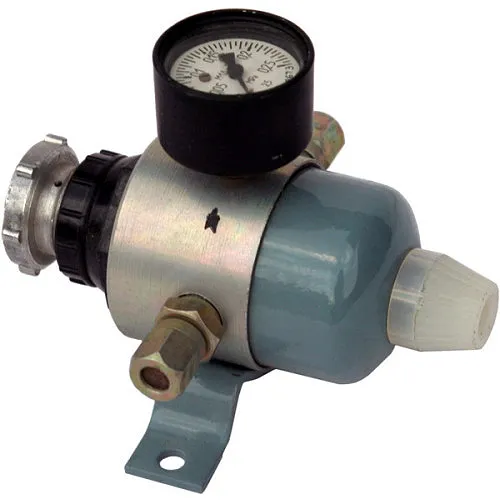

Редуктор давления воздуха с фильтром РДФ-3-2

Редуктор давления воздуха с фильтром РДФ-3-2 — это компактный комбинированный прибор, предназначенный для подготовки и стабилизации сжатого воздуха в промышленных пневмосистемах. Устройство эффективно очищает воздух от загрязнений и автоматически поддерживает заданное выходное давление, обеспечивая стабильную работу пневмооборудования.

Описание и назначение

Редуктор давления воздуха с фильтром РДФ-3-2 является базовым узлом подготовки сжатого воздуха для широкого спектра промышленных установок. Его ключевая задача — гарантировать подачу очищенного воздуха с постоянным, заданным пользователем давлением, независимо от колебаний в основной магистрали. Компактные габариты редуктора давления воздуха с фильтром РДФ-3-2 позволяют легко интегрировать его в существующие пневмолинии или устанавливать непосредственно на оборудовании. Использование комбинированного прибора «фильтр-редуктор» экономит монтажное пространство, снижает количество соединений и повышает общую надёжность системы. По своей сути, редуктор давления воздуха с фильтром РДФ-3-2 — это надёжный регулятор, который защищает чувствительные пневматические компоненты (цилиндры, клапаны, инструмент) как от избыточного давления, так и от вредных примесей в воздухе.

Основные технические особенности редуктора давления воздуха с фильтром РДФ-3-2 включают диапазон входного давления от 0,25 до 0,8 МПа и максимальную производительность 1,6 м³/ч. Высокая степень очистки воздуха (не ниже 3 класса по ГОСТ 17433) обеспечивается фильтрующим элементом на основе ультрасупертонкого стеклянного волокна или материала ФПП-15-1,5. Редуктор давления воздуха с фильтром РДФ-3-2 отличается минимальным отклонением выходного параметра при изменениях расхода и обладает высокой температурной стабильностью.

Вес, габариты, код ТН ВЭД, ГОСТ

Надёжный «стабилизатор» для пневмосистемы

Редуктор давления воздуха с фильтром РДФ-3-2 работает как придирчивый метрдотель для вашего пневмооборудования: он не только впускает внутрь только чистый «гостя» — воздух, но и следит, чтобы его «напор» был всегда ровным, без резких скачков, которые могут испортить «приём» чувствительным механизмам.

Технические характеристики

Принцип работы

Редуктор давления воздуха с фильтром РДФ-3-2 работает по классической схеме мембранно-пружинного регулятора. Воздух под давлением поступает во входной патрубок и проходит через фильтрующий блок. Здесь установленный фильтрующий элемент на основе ультрасупертонкого волокна (или ФПП-15-1,5) задерживает механические примеси, влагу и микрочастицы, обеспечивая требуемую степень очистки. Очищенный воздух затем направляется в камеру редукции.

В редукционной части пружина, натяжение которой регулируется рукояткой, создаёт усилие на мембрану. Это усилие уравновешивается давлением в выходной камере. Если выходное давление падает (например, при увеличении расхода), мембрана под действием пружины открывает клапан, увеличивая проходное сечение. При росте давления клапан прикрывается. Таким образом, редуктор давления воздуха с фильтром РДФ-3-2 автоматически поддерживает заданный уровень давления на выходе, компенсируя колебания во входной магистрали.

Важным аспектом работы устройства является его стабильность. Конструкция редуктора давления воздуха с фильтром РДФ-3-2 минимизирует влияние «самораскачивания»: отклонение выходного давления при максимальном изменении расхода составляет не более 0,01 кгс/см². Также предусмотрена температурная компенсация для работы в нестабильных условиях окружающей среды.

Не экономьте на фильтре

Типичная ошибка — считать, что основной функцией редуктора давления воздуха с фильтром РДФ-3-2 является только регулировка давления, а фильтр — это «довесок». На деле игнорирование своевременной замены фильтровального элемента приводит к засору и износу редукционного клапана, резкому падению его точности, а главное — к попаданию абразива и влаги в дорогостоящее конечное пневмооборудование. Лайфхак: ведите журнал замены фильтров по наработке.

Температурный режим и срок службы

Типовой рабочий температурный диапазон для редуктора давления воздуха с фильтром РДФ-3-2 соответствует условиям отапливаемых промышленных помещений. Температурная стабильность устройства гарантирует минимальное отклонение выходного давления (0,002 МПа на каждые 10°С изменения температуры окружающего воздуха). Это означает, что даже при сезонных колебаниях температуры в цеху функциональность прибора сохраняется.

Значительное влияние на ресурс редуктора давления воздуха с фильтром РДФ-3-2 оказывает качество подаваемой воздушной среды. Наличие масляного тумана, агрессивных паров или чрезмерной влажности может ускорить износ уплотнений и мембраны. При соблюдении требований к чистоте воздуха и своевременном обслуживании срок службы прибора составляет многие годы. Ресурс определяется в первую числе наработкой фильтрующего элемента и редукционного узла.

Область применения

Редуктор давления воздуха с фильтром РДФ-3-2 находит применение в различных отраслях, где требуется стабильное и чистое питание сжатым воздухом. В машиностроении и автомобильной промышленности он устанавливается на линиях сборки, испытательных стендах и пневмоинструменте. В горнодобывающей и нефтегазовой отрасли используется для питания систем управления запорной арматурой и контрольно-измерительных приборов. В металлообработке и деревообработке защищает пневмоцилиндры станков и прижимные устройства. В химической и текстильной промышленности обеспечивает работу пневматических дозаторов и исполнительных механизмов. В строительстве и ЖКХ используется в системах автоматики котельных, вентиляции и на пневмоинструменте. Таким образом, редуктор давления воздуха с фильтром РДФ-3-2 выступает универсальным элементом защиты и стабилизации пневмосистем.

Современные технологии

Редуктор давления воздуха с фильтром РДФ-3-2, будучи аналоговым устройством, легко интегрируется в концепцию Industry 4.0. Путём установки датчиков давления и расхода с цифровыми выходами его состояние можно мониторить удалённо через IoT-платформы. Это позволяет внедрять предиктивную диагностику: анализировать падение давления на фильтре для прогнозирования его загрязнения или отслеживать дрейф уставки, сигнализирующий об износе. Управление такими редукторами, объединёнными в сеть, можно осуществлять через ПЛК, реализуя централизованный контроль параметров воздуха в цеху.

Обслуживание и ремонт

Правильное обслуживание редуктора давления воздуха с фильтром РДФ-3-2 позволяет максимально продлить его срок службы. Основная процедура — регулярная замена фильтрующего элемента или его очистка (если элемент сменный). Частота обслуживания зависит от запылённости воздуха и интенсивности работы. Также необходимо периодически проверять точность поддержания выходного давления с помощью контрольного манометра. При обнаружении протечек через дренажное отверстие или корпус, а также при потере стабильности регулировки требуется диагностика и ремонт.

Быстрее всего изнашиваются уплотнительные элементы (кольца, мембрана) и редукционный клапан. При длительной эксплуатации на загрязнённом воздухе возможен износ посадочных поверхностей клапана. Большинство операций по замене этих деталей можно выполнить без специального оборудования, используя стандартный ремонтный комплект.

Ремкомплект или ЗИП

Для проведения технического обслуживания и ремонта рекомендуется использовать оригинальный ремонтный комплект (ЗИП) для редуктора давления воздуха с фильтром РДФ-3-2. В его состав, как правило, входят быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца (РТИ) для всех соединений, мембрана редукционного механизма, пружина клапана, фильтрующий элемент (картридж) и дренажный клапан. Также в комплект может входить крепёж. Возможность заказа оригинального ЗИП для редуктора давления воздуха с фильтром РДФ-3-2 гарантирует полное восстановление рабочих характеристик устройства и его герметичности.

Аналоги устройства

На рынке представлены различные аналоги редуктора давления воздуха с фильтром РДФ-3-2, различающиеся по техническим параметрам: 1. Фильтр-редуктор с повышенной пропускной способностью до 3 м³/ч. 2. Модели с фланцевым присоединением вместо резьбового. 3. Исполнения для работы с агрессивными газовыми средами. 4. Редукторы с дополнительным маслораспылителем (лубрикатором) в одном корпусе. 5. Электронные регуляторы давления с аналоговым входом 4–20 мА для точного позиционирования.

Условное обозначение

Экономические выгоды

Использование редуктора давления воздуха с фильтром РДФ-3-2 напрямую влияет на экономику производства. Снижаются простои дорогостоящего оборудования, вызванные поломками пневмокомпонентов из-за грязного воздуха или перепадов давления. Повышается ресурс пневмоцилиндров и инструмента, сокращая затраты на их замену. За счёт точной настройки необходимого давления возможно снижение общего расхода сжатого воздуха, что ведёт к экономии электроэнергии на компрессорах. В итоге инвестиция в качественный редуктор давления воздуха с фильтром РДФ-3-2 быстро окупается за счёт роста общей эффективности и снижения эксплуатационных расходов.

Изображения

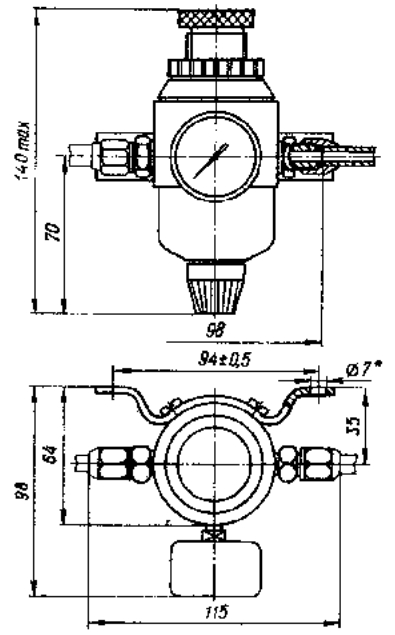

Габаритные и присоединительные размеры

Редуктор давления воздуха с фильтром РДФ-3-2 имеет компактные габариты, удобные для монтажа в ограниченном пространстве. Размеры корпуса без манометра составляют 140 мм в длину, 115 мм в ширину и 64 мм в высоту. В стандартной комплектации с установленным манометром высота увеличивается до 98 мм. Основной тип присоединения — резьбовой, с резьбой М10х1 на входном и выходном патрубках. Благодаря малой массе (0,64–0,71 кг) устройство может крепиться непосредственно к трубопроводу или кронштейну без необходимости усиленной опоры.

Примеры заказа

Редуктор давления воздуха с фильтром РДФ-3-2 — базовое исполнение с резьбой М10х1 и фильтрующим элементом для 3 класса очистки.

Редуктор давления воздуха с фильтром РДФ-3-2/М — модификация со встроенным манометром для визуального контроля выходного давления.

Адаптация к российским условиям

Редуктор давления воздуха с фильтром РДФ-3-2 адаптирован для эксплуатации в условиях России и стран СНГ: его конструкция учитывает возможность работы при сезонных перепадах температур в производственных помещениях. Устройство совместимо с воздухом, сжатым отечественными компрессорами, и рассчитано на типовую степень загрязнённости, характерную для промышленных цехов. Простота конструкции и ремонтопригодность делают его готовым к длительной и надёжной работе на объектах ЖКХ, в машиностроении и других отраслях промышленности РФ.

Работа в экстремальных условиях

Стандартный редуктор давления воздуха с фильтром РДФ-3-2 рассчитан на эксплуатацию в отапливаемых помещениях. Для работы в экстремальных условиях, например, при температурах до –40°C, требуются специальные исполнения с морозостойкими материалами уплотнений (например, из силикона или специальных каучуков) и, возможно, подогревом. При этом его совместимость с отечественными рабочими средами (сжатым воздухом) сохраняется. Простота разборки и наличие ремонтного комплекта позволяют проводить диагностику и замену изношенных элементов даже в полевых условиях.

Возможность работы на Марсе или Луне

Теоретически редуктор давления воздуха с фильтром РДФ-3-2 мог бы работать на Марсе или Луне при выполнении ряда условий: наличие герметичного контейнера с земной атмосферой для компенсации почти нулевого внешнего давления, обеспечение термостатирования в диапазоне его рабочей температуры (-40°C там — не редкость) и подача очищенного сжатого газа вместо воздуха. Уже сама эта мысленная инженерная задача подчёркивает запас прочности и надёжности классической конструкции редуктора давления, доказавшей свою эффективность в самых суровых земных условиях.

Часто задаваемые вопросы

Какой срок доставки редуктора РДФ-3-2 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Отгрузка осуществляется со складов в Москве, СПб, Ростове-на-Дону, Новосибирске и Казани в течение 1-3 рабочих дней при наличии. Доставка по России и в страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) организуется транспортными компаниями, сроки зависят от региона.

Как часто нужно менять фильтрующий элемент в редукторе РДФ-3-2?
Периодичность замены зависит от степени загрязнённости воздуха и интенсивности работы. Рекомендуется визуально контролировать состояние элемента или менять его профилактически согласно регламенту обслуживания оборудования, но не реже чем раз в 6-12 месяцев при постоянной эксплуатации.

Можно ли регулировать давление «на ходу», под нагрузкой?
Да, редуктор давления воздуха с фильтром РДФ-3-2 позволяет плавно изменять выходное давление вращением регулировочной рукоятки даже при работающей системе. Однако делать это следует плавно, избегая резких скачков, которые могут негативно сказаться на подключённом оборудовании.

Какая гарантия предоставляется на редуктор?
На редуктор давления воздуха с фильтром РДФ-3-2 бренда Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки при условии соблюдения правил эксплуатации, указанных в документации.
