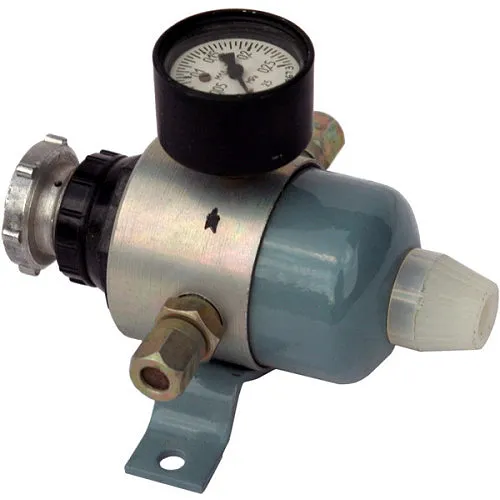

РДФ-3-I редуктор давления с фильтром
Редукторы давления с фильтром РДФ-3-I, РДФ-3-II (РДФ-3-1, РДФ-3-2) используются для регулирования и автоматического поддерживания давления воздуха, необходимого для индивидуального питания пневматических приборов и средств автоматизации, а также очистки его от пыли, масла и влаги. Редукторы РДФ-3.1/3.2 применяются в машиностроении, нефтяной, пищевой (при производстве сахара), химической промышленности и других отраслях.
Редуктор давления с фильтром РДФ-3(3.1/3.2) представляет собой комбинированный малогабаритный прибор, в котором очищается воздух при прохождении через фильтр, состоящий из ультрасупертонкого стеклянного волокна, для 3 и 4 классов — из фильтрующего материала ФПП-15-1,5, регулируется давление воздуха с автоматическим поддержанием его на заданном уровне (при изменении давления питания).
Регулятор давления РДФ-3(3.1/3.2) применяется для питания сжатым воздухом одного прибора или контура регулирования и рассчитан для работы при температуре окружающей среды от -50 до +60°С и относительной влажности до 95% при температуре плюс 35°С и при более низких температурах, без конденсации влаги. Приборы РДФЗ относятся к восстанавливаемым одноканальным однофункциональным изделиям.
Редукторы РДФ-3 выпускаются в четырёх модификациях (в зависимости от наличия контрольного манометра и реализуемой номинальной степени очистки):
РДФ-3-I (РДФ-3-1) — третья степень очистки с манометром (основная модификация)
РДФ-3-II (РДФ-3-2) — третья степень очистки без манометра, но с заглушенным резьбовым отверстием под манометр;
РДФ-3М-I (РДФ-3М1) — первая степень очистки с манометром;
РДФ-3М-II (РДФ-3М2) — первая степень очистки без манометра, но с заглушенным резьбовым отверстием под манометр.
Также регулятор может выпускаться в исполнении для тропического климата РДФ-3-1Т, РДФ-3-2Т.
Возможен ремонт редукторов РДФ с заменой и восстановлением сменных элементов.
Технические характеристики редукторов давления с фильтром РДФ-1
| НАЗВАНИЕ ПАРАМЕТРА | Редуктор РДФ-3 (третья степень очистки до 10мкм) |
Редуктор РДФ-3М — повышенной степени очистки (первая степень очистки до 5мкм (специсполнение)). |
| Максимальный расход воздуха, м3/ч | 1,6 | 1,6 |
| Допускаемое давление питания, МПа (кгс/см2) | 0,25-0,8 | 0,25-0,8 |
| Пределы регулирования давления на выходе, МПа (кгс/см2) | 0,02-0,2 | 0,02-0,2 |
| Допускаемое отклонение выходного давления при температуре окружающего воздуха (20±5) 0С, МПа, при изменении: Входного давления воздуха от 0,25 до 0,8 МПа (кгс/см2) Расхода воздуха от 0,15 до 1,6 м3/ч. |
0,008 0,01 |
0,008 0,01 |
| Отклонение выходного давления при изменении температуры окружающей среды на каждые 10°С, МПа (кгс/см2) | 0,002 | 0,002 |
| Размер твёрдых частиц на выходе, мкм, не более | 10 | 5 |
| Габаритные размеры, мм, не более: с манометром без манометра (D-40мм, осевой штуцер М10х1, тип М1/4, ДМ2019 и др.) |
140х115х98 140х115х64 |
170х115х90 170х115х64 |
| Масса, кг, не более: РДФ-З.1^ с манометром РДФ-З.2^ без манометра |
0,71 0,64 |
0,5 0,43 |
| Срок гарантии со дня ввода в эксплуатацию | 24 месяца | 24 месяца |
| Загрязнённость воздуха после редуктора, не ниже класса по гост 17433 (степень очистки) | 3 | 1 |
| Технические условия | ТУ 25.02.1898-75 | |
Редукторы давления с фильтром РДФ-3-1(-3-2) применяются для подготовки питания сжатым воздухом напором 140+14кПа следующих пневматических преобразователей (датчиков) давления (далее Д.):
13ДД11 (мод 720, 722, 728) преобразователь измерительный разности давления пневматический.
ДПП-1 — преобразователь пневматический разности Д. (дифманометр ДПП1 – аналог ДМ-П1, ДМП-2);
ДПП-2, ДПП-2РМ — преобразователи пневматические разности Д., модели ДПП2-11,-12,-13,-14,-15,-16,-17-21,-22,-23-Т и ДПП-2РМ с разделительной мембранной.
ДМПК-100 (ДМПК-100М, -100АМ) — преобразователь разности давления — мембранный пневматический дифманометр.
Пневматические преобразователи давления ГСП– НСП, МСП, ТСП, ВСП, ТНСП, МВСП, МАСП:
НС, МС, МП-П1(-П2,-П3,-П4) — пневматический преобразователь избыточного Д. (ДИ);
ТС, ВС-П1(-П2,-П3) — пневматический преобразователь разряжения (ДВ);
ТНС, МВС-П1(-П2,-П3) -пневматический преобразователь Д. и разряжения (ДиВ);
МАС-П1(-П2,-П3) — пневматический преобразователь абсолютного Д. (ДА).
13ДИ13, 13ДИ30, 13ДВ13, 13ДВ30, 13ДИВ13, 13ДИВ30 — преобразователи давления пневматические (исп-0118, 1618, выход 0,2-1кгс/см2).
Также РДФЗ могут использоваться и с другими марками пневматических преобразователей давления.
*- В настоящее время некоторые из приборов сняты с серийного производства (изготовление возможно только по спец. заказу) и (или) могут быть предложены современные аналоги.
Условное обозначение и пример заказа РДФ-3-I и РДФ-3-II
Пример оформления заказа: РДФ-3-II (РДФ 3-2), указать модификацию, наличие/отсутствие манометра, степень очистки — 1 или 3, климатическое исполнение.
Полная форма обозначения (ПФО) при заказе:
1. РДФ-3-1/I (с манометром, Рвых 0,02-0,2МПа, 3я СО-10мкм, до 1,6м3/час, воздух) редуктор давления с фильтром (с Хр/конс.)
2. РДФ-3-2/II (без манометра, Рвых 0,02-0,2МПа, 3я СО-10мкм, до 1,6м3/час, воздух) редуктор давления с фильтром (с Хр/конс.)

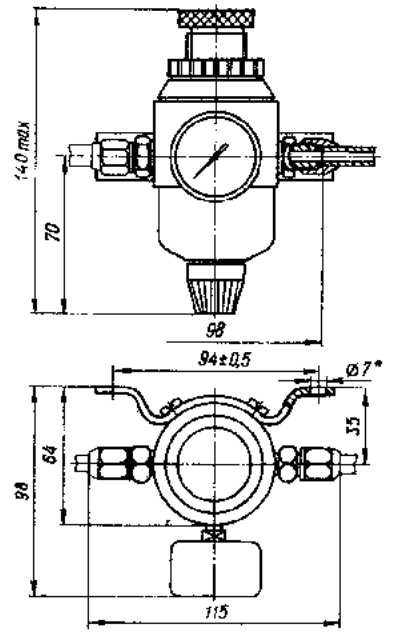

Габаритные и присоединительные размеры редукторов давления РДФ-3.1
 |
 |
