| Давление, Мпа | 0,2 |
| Вес, кг | 0,64 |
| Производимые модели | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|
 |
Редуктор давления воздуха с фильтром РДФ-3-1 | 0,8 | 0,71 | По запросу |
|
Редуктор давления воздуха с фильтром РДФ-3-2 | 0,8 | 0,64 | По запросу |
 |
Редуктор давления воздуха с фильтром РДФ-3М1 | 0,8 | - | По запросу |
|
Редуктор давления воздуха с фильтром РДФ-3М2 | 0,2 | 0,64 | По запросу |

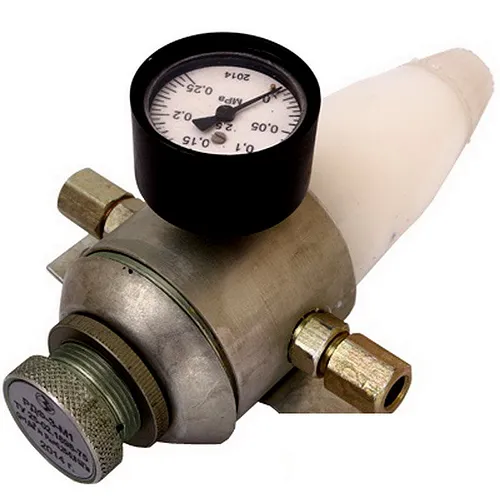

Редуктор давления воздуха с фильтром РДФ-3М2 от производителя Гидромаш — это комбинированный прибор, обеспечивающий точное регулирование, стабилизацию выходного давления и качественную очистку сжатого воздуха от масла, влаги и пыли для систем автоматизации.
Редуктор давления воздуха с фильтром РДФ-3М2 является ключевым элементом в подготовке воздуха для систем управления и приборов автоматизации. Главное назначение устройства — обеспечить стабильное давление, заданное оператором, независимо от колебаний во входной магистрали, и одновременно подготовить рабочую среду, удалив из нее механические примеси и конденсат. Данная модель отличается высокой надежностью и точностью поддержания параметров, что делает ее незаменимой для ответственных контуров.
Этот редуктор давления воздуха с фильтром решает комплекс задач: снижает давление воздуха от источника (компрессора, ресивера) до безопасного и рабочего уровня для конечного оборудования, а интегрированный фильтр очищает его, доводя степень загрязненности на выходе до требуемого 3 класса и выше. Такой подход позволяет значительно продлить ресурс пневмоцилиндров, клапанов, инструмента и средств КИП. Основные технические особенности включают широкий диапазон регулировки выходного давления от 0.02 до 0.2 МПа, устойчивость к колебаниям входного давления от 0.25 до 0.8 МПа и способность работы в экстремальных температурных условиях.
При выборе такого оборудования, как редуктор давления воздуха с фильтром РДФ-3М2, важно учитывать его производительность, которая здесь достигает 1.6 м³/ч. Это позволяет обслуживать несколько потребителей или устройства с высоким расходом. По сравнению с раздельными решениями (редуктор + фильтр), комбинированный прибор экономит монтажное пространство, упрощает установку и снижает количество потенциальных точек подсоса воздуха (утечек).
Установка редуктора давления воздуха с фильтром РДФ-3М2 в пневмолинию — это как натянуть шёлковую нить вместо бельевой верёвки. Ваше оборудование сразу почувствует разницу: давление будет стабильным и предсказуемым, а «дыхание» системы — чистым, без пылинок и капель масла.
| Наименование параметра | Значение |
|---|---|
| Максимальный расход воздуха | 1.6 м³/ч |
| Диапазон давления питания | 0.25 – 0.8 МПа |
| Пределы регулирования выходного давления | 0.02 – 0.2 МПа |
| Допустимое отклонение давления (при изменении расхода от 0.15 до 1.6 м³/ч) | 0.01 МПа |
| Влияние температуры окружающей среды (на каждые 10°C) | 0.002 МПа |
| Степень чистоты воздуха на выходе (класс) | не ниже 3 |
| Содержание твердых частиц (5-10 мкм), не более | 2 мг/м³ |
| Температура эксплуатации | от -50°C до +60°C |
| Тип присоединения (резьба) | стандартная трубная (уточняется по исполнению) |
| Материал корпуса | алюминиевый сплав |

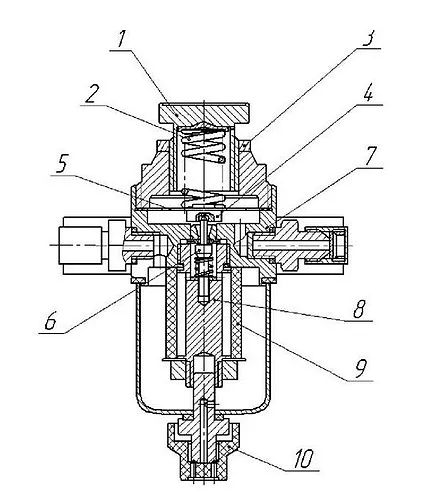

Принцип работы редуктора давления воздуха с фильтром основан на комбинации двух функций. Воздух, поступающий во входной патрубок, сначала проходит через фильтрующий элемент. Фильтр на основе специального материала (ультрасупертонкое стеклянное волокно или ФПП) эффективно задерживает частицы пыли, масляный аэрозоль и капли влаги, обеспечивая необходимую чистоту среды для чувствительной аппаратуры.
Затем предварительно очищенный воздух поступает в редукционный модуль. Здесь главную роль играет подпружиненная мембрана (или поршень), которая в зависимости от заданного настроечной пружиной и текущего выходного давления перекрывает или открывает проходное сечение клапана. При увеличении потребления и падении выходного давления мембрана под действием пружины сильнее открывает клапан, восстанавливая поток. При снижении расхода и росте давления клапан прикрывается, предотвращая избыточный рост давления на выходе. Таким образом осуществляется автоматическое поддержание заданного уровня.
Особенностью редуктора давления воздуха с фильтром РДФ-3М2 является его высокая чувствительность и малая гистерезисная характеристика, что обеспечивает точность регулировки даже при нестабильном питании. Настройка производится вращением регулировочного винта, сжимающего основную пружину. Для визуального контроля параметров в конструкцию может интегрироваться манометр, показывающий текущее давление на выходе устройства.
Типичная ошибка — установка редуктора давления сразу после компрессора, перед ресивером. Так он будет работать в режиме постоянных скачков и выйдет из строя быстрее. Всегда монтируйте редуктор давления воздуха с фильтром после ресивера и влагомаслоотделителя грубой очистки. Это гарантирует стабильный входной поток и продлевает ресурс фильтрующего элемента.
Редуктор давления воздуха с фильтром РДФ-3М2 рассчитан на работу в широком температурном диапазоне от -50°C до +60°C. Это позволяет эксплуатировать его как в отапливаемых цехах, так и на открытых площадках в условиях российского климата. Выходное давление устройства обладает низкой температурной зависимостью: изменение температуры окружающей среды на каждые 10°C приводит к отклонению давления всего на 0.002 МПа, что является отличным показателем для большинства промышленных применений.
Срок службы устройства напрямую зависит от условий эксплуатации: чистоты подаваемого воздуха, соблюдения диапазонов давления и температуры, а также своевременного обслуживания. Основным расходным элементом является фильтрующая кассета. Средний ресурс работы редуктора до капитального ремонта при соблюдении рекомендаций производителя составляет несколько лет. Важным фактором долговечности является также качество материала уплотнений, устойчивых к старению и агрессивным компонентам, которые могут присутствовать в техническом воздухе.
Редуктор давления воздуха с фильтром находит применение во множестве отраслей промышленности, где требуется точная и чистая подача управляющего воздуха. В машиностроении и автомобильной промышленности он используется на линиях сборки, в пневмозажимных устройствах и контрольно-измерительных стендах. В горнодобывающей промышленности и нефтегазовой отрасли устройство защищает системы управления задвижками и клапанами от загрязнений.
В металлообработке и деревообработке редуктор давления воздуха с фильтром обеспечивает стабильную работу пневмоинструмента и автоматических линий. В химической и текстильной промышленности он используется в системах управления технологическими процессами. В строительстве и сфере ЖКХ такое оборудование применяется в системах управления котельными, вентиляцией и другой инженерной инфраструктурой. Везде, где требуется точность и надежность пневматического сигнала, незаменим редуктор давления воздуха с фильтром.
Интеграция редуктора давления воздуха с фильтром РДФ-3М2 в концепции Industry 4.0 открывает новые возможности. Оснащенный датчиками давления и расхода, он может передавать данные о состоянии системы в режиме реального времени на ПЛК или в SCADA-систему. Это позволяет реализовать предиктивную диагностику: прогнозировать необходимость замены фильтра по падению давления или контролировать целостность пневмолиний. В связке с коботами (коллаборативными роботами) такое устройство обеспечивает стабильное и чистое питание для их захватов и инструментов, повышая точность операций.
Обслуживание редуктора давления воздуха с фильтром сводится к регулярному контролю параметров (давление на входе/выходе) и своевременной замене фильтрующего элемента. При появлении подтеканий воздуха через дренаж или снижении эффективности фильтрации необходимо провести разборку и чистку фильтро-влагоотделительной секции. Рекомендуется периодически осуществлять продувку дренажного клапана для удаления скопившегося конденсата.
Быстрее всего в устройстве изнашиваются уплотнительные элементы (кольца, манжеты) и фильтрующий материал. При соблюдении условий эксплуатации регламентное обслуживание с заменой расходных материалов проводится не реже одного раза в год или согласно графику технического обслуживания конкретной системы. Для проведения ремонта рекомендуется использовать оригинальные комплектующие и ремкомплекты.
Для обеспечения длительной и надежной работы редуктора давления воздуха с фильтром РДФ-3М2 рекомендуется иметь запас быстроизнашиваемых деталей. В состав типового ремонтного комплекта (ЗИП) входят: фильтрующий элемент (сменная кассета), комплект уплотнительных колец и манжет для редукционного клапана и фильтрующей секции, регулировочная пружина, демпфирующие прокладки, а также дренажный клапан (при его наличии в конструкции). Заказать оригинальный ремкомплект или отдельные компоненты можно у поставщика.
Для выбора альтернативы редуктору давления воздуха с фильтром РДФ-3М2 можно рассмотреть следующие варианты исполнения и модели:
1. Редуктор-фильтр-распределитель комбинированный для группового подключения.
2. Предочистной фильтр грубой очистки + редуктор давления высокой точности.
3. Редуктор давления с фильтром и манометром встроенного исполнения.
4. Редуктор с фильтром и регулятором расхода (дросселем) на выходе.
5. Пневмораспределитель с интегрированным редуктором и фильтром для управления приводами.
Каждый вариант подбирается исходя из требуемых параметров расхода, диапазона регулировки давления и необходимого класса чистоты воздуха.
| Элемент кода | Значение |
|---|---|
| РДФ | Редуктор давления с Фильтром |
| 3 | Условное обозначение типоразмера или серии |
| М | Модернизированное исполнение |
| 2 | Версия исполнения (2 - с манометром, 1 - без манометра) |
Применение надёжного редуктора давления воздуха с фильтром РДФ-3М2 ведет к прямым экономическим выгодам. Стабильное и чистое давление воздуха минимизирует сбои в работе пневмооборудования, сокращая простои производственных линий. Качественная фильтрация значительно продлевает ресурс дорогостоящих пневмоцилиндров, клапанов и инструмента, снижая затраты на их ремонт и замену. Оптимизация давления позволяет экономить энергию на выработку сжатого воздуха. Всё вместе это улучшает окупаемость (ROI) вашего оборудования и повышает общую эффективность производства.
Редуктор давления воздуха с фильтром РДФ-3М2 имеет компактные габаритные размеры, что облегчает его монтаж даже в ограниченном пространстве пневмошкафов. Максимальные размеры корпуса составляют 140 мм по длине, 115 мм по ширине и 98 мм по высоте (в версии с установленным манометром). Исполнение без манометра имеет высоту 64 мм. Данные габариты позволяют легко интегрировать прибор в существующие системы.
Присоединение к пневмолинии осуществляется через стандартные трубные резьбы (G1/4", G3/8" или другая, в зависимости от исполнения). Входной и выходной патрубки расположены на корпусе удобно для монтажа. При установке необходимо обеспечить свободный доступ к регулировочному винту для настройки и предусмотреть место для возможного слива конденсата из фильтра. Монтаж рекомендуется производить в вертикальном положении (фильтр-влагоотделитель должен находиться снизу) для обеспечения правильного стекания и отделения влаги.
Модель РДФ-3М2-01 — редуктор давления воздуха с фильтром с присоединительной резьбой G1/4", с манометром, для давления питания до 0.8 МПа.
Модель РДФ-3М2-02 — редуктор давления воздуха с фильтром с присоединительной резьбой G3/8", без манометра, с дренажным клапаном ручного сброса.
Модель РДФ-3М2-03 — редуктор давления воздуха с фильтром исполнения для агрессивных сред, с коррозионностойким покрытием корпуса.
Редуктор давления воздуха с фильтром РДФ-3М2 оптимально адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в условиях широкого перепада температур, характерного для наших широт. Конструкция совместима с отечественными типами уплотнений и материалами. Устройство устойчиво к типичным проблемам промышленных сетей, таким как колебания давления в магистрали и повышенная загрязненность воздуха на входе, что позволяет успешно применять его на объектах машиностроения, ЖКХ и других отраслях промышленности.
Редуктор давления воздуха с фильтром РДФ-3М2 сохраняет работоспособность при температурах до -40°C и ниже, что позволяет использовать его в неотапливаемых помещениях, на севере и в районах с суровым климатом. Особое внимание в конструкции уделено выбору материалов для уплотнений, сохраняющих эластичность на холоде, и коррозионностойкому покрытию корпуса. Это устройство рассчитано на работу с отечественными типами технического воздуха и совместимо с распространенными рабочими жидкостями (маслами), используемыми в компрессорах.
Конструкция прибора позволяет проводить его диагностику и несложный ремонт (например, замену фильтрующего элемента) непосредственно на объекте, в полевых или цеховых условиях, без применения сложного инструмента. Это сокращает время простоя оборудования в случае необходимости обслуживания.
Если бы редуктор давления воздуха с фильтром РДФ-3М2 отправился на Марс, его главной задачей была бы стабилизация давления в системах жизнеобеспечения и манипуляторах марсохода. Рабочий диапазон до -50°C легко справился бы с марсианской ночью, а способность работать в тонкой атмосфере (низкое абсолютное давление) была бы проверкой его герметичности. На Луне, где перепады температур ещё экстремальнее, он обеспечивал бы чёткую подачу сжатого газа в лунных модулях. Конечно, для таких миссий понадобилась бы особая сертификация, но запас прочности и точности у этой модели — вполне земной и очень надёжный.
Какой максимальный расход воздуха обеспечивает редуктор давления с фильтром РДФ-3М2?
Максимальная пропускная способность данного редуктора составляет 1.6 кубических метра в час. Этого достаточно для питания большинства пневматических приборов и систем автоматизации среднего масштаба.
Можно ли эксплуатировать этот редуктор при отрицательных температурах?
Да, редуктор давления воздуха с фильтром РДФ-3М2 рассчитан на работу в диапазоне температур окружающей среды от -50°C до +60°C, что позволяет использовать его в неотапливаемых помещениях и в условиях холодного климата.
Какие параметры важны при выборе редуктора давления воздуха с фильтром?
Ключевые параметры: диапазон входного давления (здесь 0.25-0.8 МПа), диапазон регулировки выходного давления (0.02-0.2 МПа), максимальный расход (1.6 м³/ч), класс чистоты воздуха на выходе (не ниже 3), тип и размер присоединительной резьбы, а также наличие или отсутствие манометра для контроля.
Как организована доставка редуктора РДФ-3М2 по России и странам СНГ?
Мы осуществляем быструю отгрузку редукторов давления со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону. Доставка возможна во все регионы России, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан.
Выбирая редуктор давления воздуха с фильтром РДФ-3М2 от производителя Гидромаш, вы получаете оригинальное оборудование, проверенное в российских промышленных условиях, с гарантией 12 месяцев. Мы обеспечиваем оперативную возможность отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Купить данную модель можно как разово, так и в составе комплексных поставок для крупных проектов. Наши специалисты готовы помочь с подбором аналогов и предоставить техническую документацию. Заказать редуктор давления воздуха с фильтром и уточнить цену можно через наш сайт или по телефону, мы организуем быструю доставку по России и странам СНГ.
