ПР515М12 - Пневмораспределитель ПР 515 М12 УХЛ4,ПР 515 М13 УХЛ5

Пневмораспределитель ПР 515 М12 М13 УХЛ4 УХЛ5 — это надежный и компактный аппарат, предназначенный для точного переключения потоков сжатого воздуха в автоматизированных пневматических системах управления. Устройство обеспечивает высокую скорость срабатывания и долговечность работы в условиях промышленных предприятий.

Описание и назначение

Пневмораспределитель ПР 515 представляет собой компактный золотниковый аппарат, предназначенный для изменения направления потока рабочей среды (сжатого воздуха) в пневматических системах управления агрегатами и станками. Основная задача, которую решает данный пневмораспределитель — дистанционное или местное управление исполнительными механизмами (пневмоцилиндрами, мембранными приводами, пневмомоторами) путем подачи или сброса давления. Отличительной особенностью модификаций М12 и М13 является механическое управление посредством рычага с роликом, что позволяет интегрировать распределитель в системы с кулачковыми или рычажными механизмами автоматики.

В отличие от многих аналогов, пневмораспределитель ПР 515 характеризуется высокой надежностью за счет применения износостойких материалов уплотнений и коррозионностойкого корпуса. Он рассчитан на номинальное давление до 1,0 МПа (10 бар) и обладает высокой пропускной способностью, что делает его универсальным решением для широкого спектра задач в машиностроении и автоматизации.

Вес, габариты, код ТН ВЭД, ГОСТ

Этот пневмораспределитель — как надежный стрелочник на железной дороге

Подобно тому, как стрелочник направляет поезд на нужный путь, пневмораспределитель ПР 515 М12 М13 направляет сжатый воздух именно туда, куда нужно для следующей технологической операции. Он всегда на своем посту, с четким и быстрым срабатыванием, обеспечивая бесперебойное движение «пневматического транспорта» внутри вашего оборудования.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя ПР 515 основан на перемещении золотника внутри корпуса устройства. Входной порт (P) постоянно находится под давлением от источника сжатого воздуха. При воздействии на орган управления (рычаг с роликом в случае моделей М12 и М13) золотник смещается, соединяя входной канал с одним из выходных рабочих портов (A или B), одновременно соединяя другой выходной порт с атмосферным сливом (R). Таким образом, давление подается в одну полость исполнительного механизма, в то время как противоположная полость стравливается.

Особенностью данного пневмораспределителя является его двустороннее действие — после прекращения управляющего воздействия механический возврат или наличие второго управляющего сигнала возвращает золотник в исходное или противоположное положение, переключая потоки. Важным параметром является скорость срабатывания, которая зависит от чистоты воздуха и состояния уплотнений, поэтому рекомендуется использование фильтров-влагоотделителей на входе для продления срока службы.

Типичная ошибка: неправильная ориентация при монтаже

Частой ошибкой при установке пневмораспределителя ПР515 является его монтаж в положение, когда рычаг управления направлен вниз или в сторону, где возможно его случайное задевание или попадание посторонних предметов. Это может привести к ложным срабатываниям или механическим повреждениям. Рекомендуется устанавливать распределитель так, чтобы ход рычага был свободен, а направление движения соответствовало логике работы оборудования.

Температурный режим и срок службы

Пневмораспределитель ПР515М12 М13 предназначен для работы в диапазоне температур окружающей среды и рабочей среды от +5°C до +50°C, что позволяет эксплуатировать его в большинстве цеховых помещений. При использовании в условиях УХЛ4 или УХЛ5 нижний температурный порог может быть снижен в соответствии с классом исполнения.

Срок службы пневмораспределителя напрямую зависит от качества подготовленного сжатого воздуха. Наличие масла, влаги и твердых частиц значительно сокращает ресурс уплотнений и золотника. При соблюдении условий эксплуатации, регулярном обслуживании и использовании фильтров ресурс устройства составляет не менее 1 000 000 циклов срабатывания.

Область применения

Пневмораспределитель ПР 515 М12 М13 широко используется в отраслях, где требуется автоматизированное управление пневматическим приводом. В машиностроении он применяется в системах зажима, подачи и позиционирования деталей на станках. В автомобильной промышленности служит для управления пневмоклещами, подъемниками и испытательными стендами. В горнодобывающей промышленности его используют для управления безопасными системами и вспомогательными механизмами. В металлообработке, деревообработке и текстильной промышленности распределитель является ключевым элементом автоматических линий и промышленных роботов. В строительстве и ЖКХ он находит применение в системах управления воздушными заслонками и клапанами.

Современные технологии

Интеграция пневмораспределителей линейки ПР515 в современные производства подразумевает их работу в составе киберфизических систем. Через датчики положения и давления данные о состоянии распределителя могут передаваться в систему ПЛК (программируемый логический контроллер), формируя основу для предиктивного обслуживания. Совместимость с Industry 4.0 позволяет интегрировать эти надежные механические устройства в сети IoT, где они совместно с коботами обеспечивают точность и гибкость автоматизированных процессов. Использование пневмораспределителя ПР515 в таких системах повышает общую надежность и диагностируемость производственных линий.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя ПР515 рекомендуется проводить регулярный осмотр состояния органа управления и проверку герметичности в статическом состоянии. Важно следить за чистотой подводимого воздуха и вовремя заменять фильтрующие элементы в системе подготовки воздуха. Быстрее всего изнашиваются уплотнительные кольца золотника вследствие абразивного износа.

При потере герметичности или заедании золотника рекомендуется провести разборку устройства, очистку всех каналов и замену ремонтного комплекта уплотнений. Ремонт, как правило, сводится к замене этих изнашиваемых элементов и не требует специального оборудования, что снижает время простоя оборудования.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя ПР515М12 М13 включает в себя набор быстроизнашиваемых деталей. В него обычно входят: уплотнительные кольца (РТИ) для золотника и штока, пружины возврата, уплотнительные прокладки корпуса, а также крепежные элементы (винты, шайбы). Оригинальный ЗИП от производителя гарантирует полную совместимость размеров и материалов, обеспечивая восстановление первоначальных характеристик после ремонта.

Аналоги устройства

На рынке представлены различные аналоги пневмораспределителя ПР515 по функционалу. К ним можно отнести модели с электромагнитным управлением (например, серии Э1 или Э2) с напряжением питания 24 В DC. Существуют также варианты с такими же присоединительными размерами, но с ручным управлением кнопкой или грибком (исполнения Р14, Р15). Можно встретить аналоги с пневматическим управлением (исполнение П2), рассчитанные на управляющее давление от 0,14 МПа. Для систем с механическим воздействием доступны варианты с управлением толкателем (М11) или с плоским рычагом (исполнение Ф).

Условное обозначение

Экономические выгоды

Применение надежных пневмораспределителей ПР 515 М12 М13 напрямую влияет на экономические показатели производства. Снижение простоев оборудования достигается за счет высокой отказоустойчивости и простоты обслуживания. Экономия энергии в пневмосистеме обеспечивается минимальными потерями давления и высокой скоростью срабатывания. Рост ресурса смежного оборудования происходит благодаря точному и своевременному управлению исполнительными механизмами. В итоге, использование качественного пневмораспределителя повышает общую окупаемость инвестиций (ROI) в автоматизацию за счет увеличения времени наработки на отказ и снижения затрат на ремонт.

Изображения

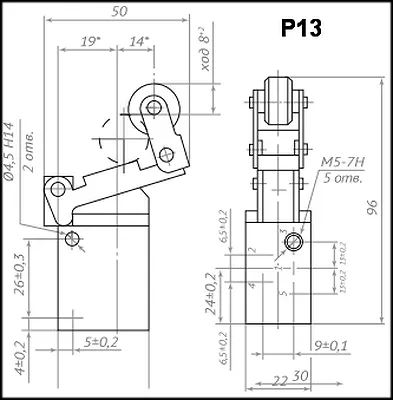

Габаритные и присоединительные размеры

Пневмораспределитель ПР 515 характеризуется компактными габаритами, что позволяет его удобно размещать на пневмощитах и в ограниченном пространстве оборудования. Присоединительные размеры выполнены под стандартные трубные соединения с условным проходом 2,5 мм. Монтаж осуществляется с помощью резьбовых патрубков или быстросъемных фитингов, что обеспечивает простоту установки и замены. Конкретные линейные размеры рекомендуется уточнять в сопроводительной документации для выбранного исполнения.

Примеры заказа

Пневмораспределитель ПР515М12 УХЛ4 — модель с механическим управлением рычагом с роликом, климатическое исполнение УХЛ4.

Пневмораспределитель ПР515М13 УХЛ5 — исполнение с механ. управлением ломающимся рычагом с роликом для условий категории размещения 5.

Адаптация к российским условиям

Пневмораспределитель ПР 515 серии УХЛ4 и УХЛ5 создан с учетом специфики эксплуатации в России и странах СНГ. Он адаптирован для работы в широком диапазоне температур, характерном для нашего климата, и совместим с отечественными системами подготовки сжатого воздуха. Прочная конструкция корпуса и уплотнений обеспечивает устойчивость к возможным перепадам давления в промышленных сетях. Данные распределители готовы к работе в жестких условиях промышленных предприятий и объектов ЖКХ на всей территории РФ.

Работа в экстремальных условиях

Пневмораспределитель ПР515 в исполнении УХЛ5 способен сохранять работоспособность при пониженных температурах, что делает его пригодным для неотапливаемых производственных помещений. Совместимость с отечественными рабочими жидкостями и сжатым воздухом, соответствующим требованиям ГОСТ на воздух для пневмосистем, гарантирует надежность. Простота конструкции позволяет проводить диагностику и замену уплотнений непосредственно на месте эксплуатации, сокращая время простоя оборудования в полевых условиях.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель ПР515 мог бы функционировать в условиях низкого атмосферного давления Марса или вакуума Луны при условии размещения внутри герметичного модуля с искусственной атмосферой. Его механическое управление не зависит от наличия кислорода, а работа на сжатом газе (азоте, например) делает его потенциальным кандидатом для автоматизации процессов в космических миссиях. Ключевыми факторами стали бы температурная стойкость в условиях резких перепадов и абсолютная герметичность в вакууме, что подчеркивает высокий запас прочности, заложенный в его конструкцию.

Часто задаваемые вопросы

Какой тип управления у пневмораспределителя ПР515М12?
Модель ПР515М12 оснащена механическим управлением рычагом с роликом, что идеально для интеграции в системы с кулачковыми или другими механическими воздействиями.

Какое максимальное давление выдерживает пневмораспределитель?
Номинальное рабочее давление для пневмораспределителя ПР515 составляет 1,0 МПа (10 бар).

Как осуществляется доставка пневмораспределителя ПР515?
Мы организуем быструю доставку по всей России и в страны СНГ (Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону.

Что входит в гарантию на пневмораспределитель?
На все изделия бренда Гидромаш предоставляется гарантия сроком 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель ПР 515, вы получаете надежное промышленное решение от проверенного производителя. Мы предлагаем купить оборудование с гарантией 12 месяцев, обеспечивая техническую поддержку и консультации. Возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани позволяет минимизировать сроки поставки на ваш объект. Наша логистика настроена для оперативной доставки по России и странам СНГ. Оригинальная продукция бренда Гидромаш — это гарантия качества, долговечности и бесперебойной работы ваших пневматических систем. Уточняйте актуальную цену и оформляйте заказ напрямую у поставщика.
