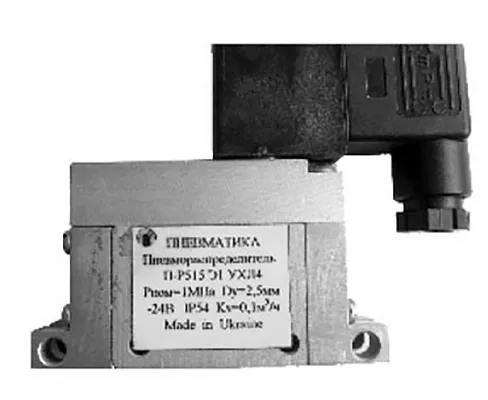

ПР515Э1 - Пневмораспределитель ПР 515 Э1 УХЛ4

Краткое описание

Пневмораспределитель ПР 515 Э1 УХЛ4 — это универсальный электропневматический клапан, предназначенный для дистанционного переключения потоков сжатого воздуха в промышленных системах управления. Модель отличается высокой надёжностью, быстрым временем срабатывания и совместимостью с системами автоматизации. Ключевое преимущество пневмораспределителя ПР 515 Э1 — возможность интеграции в контуры управления с низковольтным напряжением 24 В постоянного тока.

Описание и назначение

Пневмораспределитель ПР 515 Э1 УХЛ4 является сердцем многих современных пневмосистем. Основная задача устройства — оперативное и точное изменение направления потока рабочей среды (сжатого воздуха) в ответ на внешний управляющий сигнал. Именно эта функция делает пневмораспределитель ПР 515 Э1 незаменимым элементом в станках с ЧПУ, роботизированных комплексах, линиях сборки и другом технологическом оборудовании.

От других исполнений серии ПР 515 данную модель выгодно отличает тип управления — одностороннее электропневмоуправление (Э1). Это означает, что для переключения золотника внутри корпуса пневмораспределителя ПР 515 Э1 используется электромагнитный привод, запитанный постоянным током. Возврат в исходное положение осуществляется встроенной пружиной. Такая конструкция обеспечивает высокую скорость и точность управления, что критически важно для цикличных процессов.

Основные технические особенности пневмораспределителя ПР 515 включают номинальное рабочее давление до 1.0 МПа (10 бар), условный проход 2.5 мм и высокую пропускную способность. Исполнение климатического исполнения УХЛ4 подтверждает способность устройства стабильно работать в условиях умеренного и холодного климата, что расширяет географию его применения на территории России и стран СНГ.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматика — это не просто воздух

Бытует мнение, что если система работает на воздухе, то с ней может разобраться кто угодно. Однако, когда речь заходит о высокочастотных циклах на производственной линии, пневмораспределитель ПР 515 Э1 УХЛ4 оказывается умнее иного оператора — он не устаёт, не отвлекается и всегда знает, куда направить поток в нужный момент.

Технические характеристики

Принцип работы

Принцип действия пневмораспределителя ПР 515 Э1 основан на перемещении золотника внутри прецизионного корпуса. В исходном состоянии золотник удерживается возвратной пружиной, соединяя определённые каналы (например, питание P с выходом B, а выход A с атмосферой R). При подаче напряжения 24 В на электромагнитную катушку возникает магнитное поле, которое воздействует на якорь, преодолевая силу пружины. Якорь толкает золотник, меняя его положение.

В новом положении золотник перенаправляет потоки рабочей среды: например, канал P соединяется с A, а B — с другим сливным каналом. Производительность и скорость переключения напрямую зависят от давления в системе и качества подготовки воздуха. Питание и снятие напряжения с катушки происходит бесконтактно, что значительно увеличивает ресурс пневмораспределителя ПР 515 по сравнению с механически управляемыми аналогами.

Надёжность работы пневмораспределителя ПР 515 Э1 сильно зависит от чистоты воздуха. Наличие влаги, пыли или аэрозолей масла в потоке может привести к заклиниванию золотника или ускоренному износу уплотнений. Поэтому критически важно устанавливать устройство после фильтра-влагоотделителя и регулятора давления.

Главная ошибка новичка

Самая частая ошибка при монтаже пневмораспределителя ПР 515 Э1 — подключение катушки управления к источнику переменного тока 220В. Это гарантированно выведет электромагнит из строя в момент первого же включения. Всегда проверяйте маркировку на корпусе устройства и тип вашего управляющего напряжения (24В DC).

Температурный режим и срок службы

Пневмораспределитель ПР 515 Э1 УХЛ4 рассчитан на работу в широком температурном диапазоне окружающей среды от -40°C до +40°C. Это позволяет эффективно использовать его как в отапливаемых цехах, так и в неотапливаемых производственных помещениях, типичных для российских реалий. Температура самой рабочей среды (сжатого воздуха) напрямую влияет на ресурс уплотнений и динамику перемещения золотника.

Срок службы устройства при соблюдении условий эксплуатации (чистый и сухой воздух, номинальное давление, корректное электрическое управление) составляет несколько миллионов циклов срабатывания. Наиболее критичным фактором, сокращающим ресурс пневмораспределителя ПР 515, является абразивный износ из-за загрязнённого воздуха. Регулярная замена фильтрующих элементов в подготовительной части пневмосистемы — залог долгой и безотказной работы.

Область применения

Пневмораспределитель ПР 515 Э1 находит применение в самых разных отраслях промышленности. В машиностроении и автомобильной промышленности он управляет зажимными патронами, толкателями, позиционерами на конвейерах. В горнодобывающей и нефтегазовой отрасли его используют в системах управления шлюзовыми задвижками и пробоотборными устройствами. Метлообработка и деревообработка применяют его для управления пневмоцилиндрами подачи и фиксации заготовок.

В химической и текстильной промышленности пневмораспределитель ПР 515 отвечает за переключение потоков в системах продувки и транспортировки материалов. В строительстве и ЖКХ подобные устройства могут быть частью систем управления заслонками вентиляции или дистанционного включения оборудования. Компактность, надёжность и электромагнитное управление делают этот пневмораспределитель идеальным компонентом для автоматизированных решений в любой из перечисленных сфер.

Современные технологии

Пневмораспределитель ПР 515 Э1 идеально встраивается в экосистему Industry 4.0. Управляемый низковольтным сигналом от ПЛК (программируемого логического контроллера), он становится «исполнительным пальцем» роботизированных комплексов и коботов. Интеграция с системами IoT позволяет осуществлять предиктивную диагностику — отслеживать время срабатывания, потребляемую мощность и температуру катушки, прогнозируя необходимость технического обслуживания до возникновения простоя.

Обслуживание и ремонт

Продлить срок службы пневмораспределителя ПР 515 Э1 помогает регулярное профилактическое обслуживание. Оно включает в себя визуальный контроль корпуса и разъёмов, проверку чистоты подводящих магистралей и состояния фильтров. Наиболее уязвимыми элементами являются уплотнительные кольца (манжеты) золотника и пружина возврата. Их износ со временем может привести к потере герметичности в закрытом положении или увеличению времени срабатывания.

Для обслуживания и ремонта пневмораспределителя ПР 515 потребуется демонтаж с линии, разборка корпуса с помощью специальных ключей, замена изношенных уплотнений, очистка посадочных мест и каналов от продуктов износа. После сборки обязательна проверка на стенде на герметичность и скорость переключения. Для большинства пользователей экономически целесообразнее не ремонтировать изношенное устройство, а оперативно купить пневмораспределитель ПР 515 Э1 УХЛ4 взамен.

Ремкомплект или ЗИП

Для текущего ремонта пневмораспределителя ПР 515 Э1 рекомендуется иметь под рукой ремкомплект. В его состав обычно входят быстроизнашиваемые детали: комплект уплотнительных колец (РТИ) для золотника и крышек корпуса, возвратная пружина золотника, уплотнительное кольцо электромагнитной катушки. При необходимости можно также заказать сменную электромагнитную катушку в сборе. Заказать оригинальный ЗИП для пневмораспределителя Гидромаш вы можете у наших менеджеров.

Аналоги устройства

На рынке представлены различные аналоги пневмораспределителя ПР 515 Э1 по функционалу и характеристикам. Например, модель с электромагнитным управлением на 220В переменного тока. Существуют версии с двухсторонним электропневмоуправлением (Э2), не требующие возвратной пружины. Для более высоких расходов предлагаются распределители с условным проходом 4 или 6 мм. Также доступны модели с ручным дублирующим управлением (грибковая кнопка) для аварийных ситуаций. Для сред с агрессивными газами выпускаются исполнения в специальном коррозионностойком материале корпуса.

Условное обозначение

Экономические выгоды

Использование качественного пневмораспределителя ПР 515 Э1 напрямую влияет на экономику производства. Высокая надёжность и ресурс в миллионы циклов снижают частоту простоев оборудования на замену или ремонт. Использование низковольтного управления (24В DC) экономит электроэнергию по сравнению с соленоидами на 220В. Быстрое время срабатывания (0.025 с) позволяет сократить цикл работы машины, повышая общую производительность линии и улучшая окупаемость (ROI) всего оборудования.

Изображения

Габаритные и присоединительные размеры

Пневмораспределитель ПР 515 Э1 отличается компактными габаритами. Типовые размеры варьируются в пределах: длина корпуса 60–80 мм, ширина 30–40 мм, высота с установленной электромагнитной катушкой и электрическим разъёмом — до 100 мм. Присоединительные размеры для пневматических линий — резьбовые. Чаще всего это метрическая резьба типа М5 или трубная резьба 1/8" в зависимости от исполнения. Для подключения управляющего сигнала используется стандартный электрический разъём с винтовыми клеммами. Компактность позволяет установить пневмораспределитель ПР 515 даже в стеснённых условиях монтажных шкафов и блоков управления.

Примеры заказа

Модель ПР515Э1-Б — базовое исполнение с метрической резьбой М5 для подключения.

Модель ПР515Э1-Т — исполнение с трубной резьбой 1/8" для прямого монтажа в линию.

Модель ПР515Э1-К — комплект с быстросъёмным электрическим разъёмом.

Адаптация к российским условиям

Пневмораспределитель ПР 515 Э1 УХЛ4 изначально спроектирован с учётом сложных эксплуатационных условий. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур, характерном для большинства регионов России и СНГ. Конструкция устойчива к нестабильности питающего напряжения в промышленных сетях. Устройство полностью совместимо с отечественными системами подготовки сжатого воздуха и готово к длительной эксплуатации на объектах промышленности и ЖКХ в РФ и странах Содружества.

Работа в экстремальных условиях

Пневмораспределитель ПР 515 Э1 способен функционировать в экстремальных условиях, что подтверждается его климатическим исполнением. Работа при температурах до -40°С обеспечивается применением морозостойких материалов для уплотнений и специальными смазками. Устройство может эксплуатироваться с рабочими средами, соответствующими отечественным стандартам ГОСТ на сжатый воздух. Простая и продуманная конструкция позволяет проводить оперативную диагностику и даже замену уплотнений в полевых или цеховых условиях, минимизируя простой оборудования.

Возможность работы на Марсе или Луне

Если бы на Марсе оказалось производство, требующее пневматики, пневмораспределитель ПР 515 Э1 УХЛ4 был бы неплохим кандидатом. Его температурный диапазон охватывает марсианскую ночь, способность работать в разреженной атмосфере (при наличии рабочей среды) не вызывает сомнений, а герметичность конструкции защитила бы сердцевину устройства от проникновения космической пыли. Электромагнитное управление от низковольтного источника питания идеально вписалось бы в энергосистему космической базы. Всё это лишь подтверждает его инженерный запас прочности для земных задач.
