| Диаметр, Ду | 40 |
| Давление, Мпа | 0,63 |
| Вес, кг | 7,6 |

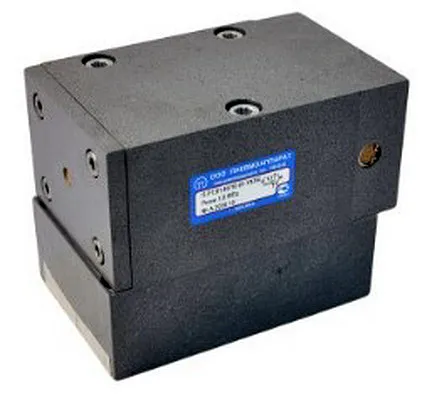

Пневмораспределитель ПР13П40/10 — это трёхлинейный, двухпозиционный клапанный аппарат с пневматическим управлением и пружинным возвратом, предназначенный для управления пневмоцилиндрами большого диаметра. Устройство обеспечивает высокую скорость срабатывания и надёжную коммутацию потоков сжатого воздуха в промышленных системах.
Пневмораспределитель ПР13П40/10 представляет собой ключевой элемент управления в пневмоприводах. Его основное назначение — коммутация потоков сжатого воздуха (питание, управление, сброс) в трёхлинейных схемах. Этот пневмораспределитель специально рассчитан на работу с исполнительными механизмами, такими как цилиндры диаметром до 250 мм, что позволяет использовать его в системах, требующих высоких скоростей перемещения и значительных усилий.
Пневмораспределитель ПР-13П-40/10 отличается клапанной конструкцией распределительного узла с эластичными уплотнениями, что гарантирует высокую герметичность и продолжительный ресурс даже при интенсивной эксплуатации. Основное преимущество данного устройства — низкое минимальное рабочее давление (от 0,25 МПа) и управляющее давление (от 0,2 МПа), что расширяет область его применения в различных пневмосхемах.
Выбирая пневмораспределитель ПР13П40/10, вы получаете аппарат, адаптированный к работе на очищенном сжатом воздухе с распыленным маслом. Его конструкция обеспечивает виброустойчивость, соответствующую I степени жесткости, что важно для установки на подвижном или вибрирующем оборудовании. Наличие двух вариантов присоединения — стыкового (модели с индексом -01) и резьбового (К1 ¼") — позволяет интегрировать этот пневмораспределитель в существующие системы с максимальной гибкостью.
Пневмораспределитель ПР13П40/10 — это как дирижёр в оркестре пневматики: он молча, но с абсолютной точностью решает, какой цилиндр когда «вздохнёт» воздухом, чтобы станок совершил чёткое, мощное движение. Никакой суеты, только командные сигналы.
| Параметр | Значение для ПР-13П-40/10 |
|---|---|
| Условный проход (Ду), мм | 40 |
| Номинальное давление, МПа (бар) | 1,0 (10) |
| Минимальное рабочее давление, МПа, не более | 0,25 |
| Минимальное давление управления, МПа, не более | 0,2 |
| Пропускная способность, Kv, м³/ч, не менее | 15,0 |
| Максимальное число срабатываний в минуту, не менее | 200 |
| Тип присоединения | Резьбовое К1 ¼" (без индекса) / Стыковое (исполнение -01) |
| Тип рабочей среды | Сжатый воздух, очищенный, с маслом |
| Масса, кг, не более | 7,6 (резьб.) / 7,1 (стык.) |
| Материал корпуса | Алюминиевый сплав |
| Тип уплотнений | Эластомерные (резина) |
| Климатическое исполнение | УХЛ4, О4 |
Принцип работы пневмораспределителя ПР13П40/10 основан на перемещении клапанного узла под действием давления управления. В исходном состоянии клапанный узел поджат пружиной, соединяя выходной канал (2) с атмосферным (3), а канал питания (1) перекрыт. При подаче управляющего сигнала в канал (12) давление преодолевает усилие пружины, клапан перемещается. В этом положении канал питания (1) соединяется с выходным (2), обеспечивая подачу воздуха на исполнительный механизм, а атмосферный канал (3) герметично закрывается.
После снятия управляющего давления пружина возвращает клапанный узел в исходную позицию. При этом выходной канал вновь соединяется с атмосферой для быстрого сброса давления из полости цилиндра, а питание отсекается. Такая схема обеспечивает двустороннее управление: подача воздуха и его выпуск. Для снижения шума при сбросе рекомендуется установка пневмоглушителя в атмосферный канал.
Самая частая причина подтеканий у пневмораспределителя ПР13П40/10 со стыковым присоединением (-01) — неровная или загрязнённая посадочная поверхность плиты. Перед установкой всегда проверяй прилегание плоскости и убедись, что уплотнительные кольца из комплекта лежат в своих канавках ровно, без перекоса.
Пневмораспределитель ПР13П40/10 в исполнении УХЛ4 рассчитан на работу в диапазоне температур от -40°C до +50°C. Такой широкий диапазон позволяет использовать его как в отапливаемых цехах, так и в неотапливаемых помещениях или условиях умеренного климата. На срок службы напрямую влияет качество рабочей среды: очищенный воздух с распыленным маслом обеспечивает смазку трущихся пар и защищает эластомерные уплотнения от преждевременного износа и высыхания.
При соблюдении условий эксплуатации, регулярном техническом обслуживании и использовании качественных фильтров и осушителей, ресурс пневмораспределителя составляет несколько миллионов циклов срабатывания. Фактический срок службы исчисляется годами бесперебойной работы на большинстве промышленных объектов.
Пневмораспределитель ПР13П40/10 находит применение в различных отраслях промышленности благодаря своей надёжности и способности управлять мощными приводами. В машиностроении и автомобильной промышленности его используют в составе сборочных линий, прессов, манипуляторов и подъёмных устройств. В горнодобывающей промышленности и металлообработке аппарат управляет заслонками, шиберами, механизмами подачи и зажимными устройствами.
В деревообработке и текстильной промышленности пневмораспределитель применяется для управления прижимами, ножами и механизмами перемещения. В системах строительной техники и ЖКХ (например, для управления задвижками) устройство обеспечивает дистанционное и автоматическое управление исполнительными механизмами. В нефтегазовой и химической промышленности (для нейтральных сред) он используется во вспомогательных пневмосистемах управления.
Пневмораспределитель ПР13П40/10 готов к работе в эпоху Industry 4.0. Оснастив его пневмоэлектрическим преобразователем или датчиками положения, вы можете легко интегрировать его в систему управления на базе ПЛК. Это позволяет осуществлять удалённый мониторинг состояния, вести учёт циклов срабатывания для предиктивного обслуживания и создавать сложные автоматизированные технологические линии с участием коботов, где пневматика обеспечивает силовую часть, а электроника — интеллект.
Для продления срока службы пневмораспределителя ПР13П40/10 необходимо обеспечить качественную подготовку воздуха: очистку от механических примесей, влаги и подачу распыленного масла для смазки. Регулярный визуальный осмотр на предмет внешних загрязнений и проверка герметичности в статическом режиме помогают выявить проблемы на ранней стадии.
Быстрее всего в условиях интенсивной работы изнашиваются эластомерные уплотнительные элементы клапанного узла и возвратная пружина. При снижении быстродействия, появлении подтеканий воздуха или заедании рекомендуется выполнить диагностику и замену изношенных деталей.
Для оперативного восстановления работоспособности пневмораспределителя ПР-13П-40/10 рекомендуется иметь ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: комплект уплотнительных колец и манжет для клапанного узла, возвратная пружина, а также уплотнительные кольца для стыкового присоединения (для исполнения -01). Весь комплект можно заказать у официального поставщика, что гарантирует полное соответствие геометрии и материалов оригинала, обеспечивая герметичность после ремонта.
На российском рынке представлены различные аналоги пневмораспределителя ПР13П40/10 по функционалу:
1. Распределитель 3/2, клапанный, с пневмоуправлением, Ду 32 мм.
2. Распределитель 5/2, золотниковый, с электропневматическим управлением, Ду 40 мм.
3. Пневмораспределитель трёхлинейный, стыкового монтажа, с ручным дублёром, Ду 25 мм.
4. Миниатюрный пневмораспределитель с соленоидным управлением, для монтажа на шину, Ду 10-15 мм.
5. Распределитель с пилотным каскадным управлением для высоких расходов, Ду 50 мм.
| Элемент кода | Значение |
|---|---|
| П-Р13 | Тип пневмораспределителя (трёхлинейный, двухпозиционный) |
| П | Электропневматическое (пневматическое) управление |
| 40/10 | Условный проход 40 мм, номинальное давление 1,0 МПа |
| -01 (или отсутствует) | 01 — стыковое присоединение; отсутствие — резьбовое присоединение |
| УХЛ | Климатическое исполнение (Умеренный и Холодный климат) |
| 4 | Категория размещения (в помещениях) |
Использование надёжного пневмораспределителя ПР13П40/10 напрямую снижает эксплуатационные расходы. Высокая пропускная способность (Kv=15 м³/ч) позволяет использовать приводы большего диаметра без потерь давления, экономя энергию на выработку сжатого воздуха. Длительный ресурс и ремонтопригодность минимизируют простои дорогостоящего оборудования на конвейере. В итоге, инвестиции в качественный пневмораспределитель окупаются за счёт роста общей эффективности производства и снижения затрат на ремонт.

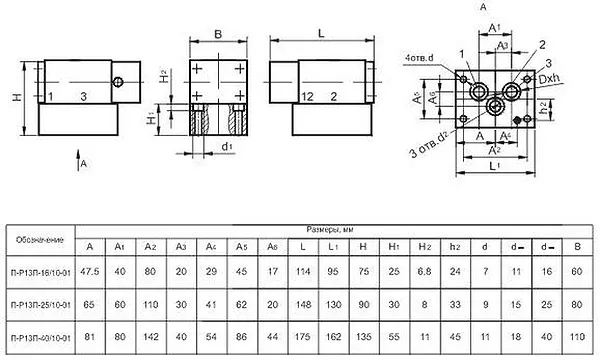

Габариты пневмораспределителя ПР13П40/10 компактны для своего условного прохода. Устройство монтируется через базовую плиту с четырьмя крепёжными отверстиями. Присоединительные размеры зависят от исполнения: для модели с резьбовым подключением используются патрубки или фитинги с конической резьбой К1 ¼". Для стыкового исполнения (-01) присоединение осуществляется через привалочную плоскость плиты с уплотнительными кольцами, где каналы питания (1), выхода (2), атмосферы (3) и управления (12) выполнены в виде отверстий определённого диаметра. Такое исполнение экономит пространство и упрощает компоновку пневмошкафов.
Пневмораспределитель П-Р13П-40/10 УХЛ4 — клапанный пневмораспределитель Ду 40 мм с резьбовым присоединением К1 ¼", климатическое исполнение УХЛ, для работы в помещении.
Пневмораспределитель П-Р13П-40/10-01 УХЛ4 — клапанный пневмораспределитель Ду 40 мм со стыковым присоединением, климатическое исполнение УХЛ, для работы в помещении.
Пневмораспределитель ПР13П40/10 изначально спроектирован с учётом особенностей эксплуатации в России и странах СНГ. Устойчивость к широкому температурному диапазону (УХЛ исполнение) позволяет работать как в сибирскую зиму в неотапливаемых ангарах, так и в летнюю жару. Конструкция совместима с общепромышленными смазочными маслами, применяемыми в отечественных компрессорных станциях. Устройство готово к работе в условиях типичных для промышленных объектов и ЖКХ, где качество электропитания и подготовка воздуха могут быть неидеальными.
Пневмораспределитель ПР13П40/10 сохраняет работоспособность при температурах до -40°C, что достигается использованием морозостойких материалов уплотнений и специальных смазок в узле трения. Для работы в таких условиях особенно важна качественная осушка воздуха для предотвращения обледенения. Совместимость с отечественными маслами, соответствующими ГОСТ, позволяет обслуживать устройство стандартными средствами, имеющимися на большинстве предприятий. Конструкция разборная, что теоретически позволяет выполнять замену уплотнений даже в полевых условиях при наличии ремкомплекта.
Если отбросить отсутствие атмосферы, то теоретически пневмораспределитель ПР13П40/10 мог бы работать в марсианской или лунной среде. Его клапанный принцип не зависит от гравитации. Главные задачи — обеспечить его рабочей средой (азот или другой инертный газ вместо воздуха) в замкнутом контуре и защитить эластомеры от космического ультрафиолета и экстремальных перепадов температур. Его виброустойчивость пригодилась бы при посадке модуля, а низкое требуемое давление управления упростило бы интеграцию в систему с ограниченными ресурсами. Но пока что его надёжность проверяется в земных цехах, и этого более чем достаточно.
Какой тип управления у пневмораспределителя ПР13П40/10?
Данная модель имеет пневматическое одностороннее управление с пружинным возвратом (3/2 НО). Управляющий сигнал — давление воздуха.
Можно ли купить пневмораспределитель ПР-13П-40/10 со стыковым присоединением?
Да, это исполнение -01. В таком случае присоединение пневмолиний осуществляется через монтажную плиту с уплотнительными кольцами, что часто удобнее для сборки пневмошкафов.
Осуществляется ли доставка пневмораспределителя ПР13П40/10 в мой город?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какая гарантия на пневмораспределитель ПР13П40/10?
На все оборудование бренда Гидромаш, включая пневмораспределитель ПР-13П-40/10, предоставляется гарантия 12 месяцев с момента отгрузки при соблюдении условий эксплуатации.
Выбирая пневмораспределитель ПР13П40/10, вы приобретаете оригинальное промышленное оборудование от проверенного производителя с гарантией 12 месяцев. Мы предлагаем конкурентную цену и организуем быструю отгрузку со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет минимизировать сроки поставки в любой регион России. Наши специалисты готовы помочь с подбором, оформлением заказа и ответить на все технические вопросы. Для оптовых покупателей и постоянных клиентов действуют специальные условия. Чтобы купить пневмораспределитель ПР-13П-40/10 или уточнить его наличие, свяжитесь с нами по телефону или через форму на сайте. Обеспечим оперативную доставку по России и странам СНГ. Оригинальная продукция бренда Гидромаш — это надежность, подтверждённая промышленной эксплуатацией.
