| Диаметр, Ду | 25 |
| Давление, Мпа | 0,63 |
| Вес, кг | 3,27 |

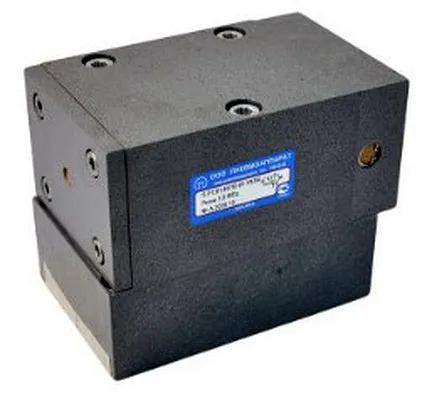

Пневмораспределитель ПР13П25/10 от бренда Гидромаш — это ключевой элемент для управления пневмоприводами в промышленных системах. Устройство обеспечивает высокоскоростную коммутацию воздушных потоков, управляя цилиндрами больших диаметров с номинальным давлением до 1 МПа. Оптимальное решение для автоматизации с гарантией надежности.
Пневмораспределитель ПР13П25/10 представляет собой трехлинейное, двухпозиционное распределительное устройство клапанного типа с условным проходом 25 мм (Ду25). Основное назначение пневмораспределителя ПР13П25/10 — коммутация сигналов сжатого воздуха в пневмоприводах различного оборудования. Этот пневмораспределитель ПР13П25/10 рассчитан на работу с цилиндрами диаметром до 250 мм, что позволяет реализовывать задачи, требующие высоких скоростей перемещения штока и значительных усилий.
Благодаря пневматическому одностороннему управлению и пружинному возврату в исходное положение, пневмораспределитель ПР-13П-25/10 обеспечивает стабильную работу в режимах частых переключений. Конструкция с эластичными уплотнениями гарантирует высокую герметичность и долговечность, сокращая затраты на обслуживание. Купить пневмораспределитель ПР13П25/10 — значит инвестировать в надежность и производительность пневмосистемы.
Если представить пневмосистему как организм, то пневмораспределитель ПР13П25/10 — это его клапанный сердечник: принимает сигнал от «нервной системы» управления и направляет «воздушную кровь» туда, где она нужна для движения.
| Параметр | Значение для ПР13П25/10 / ПР13П25/10-01 |
|---|---|
| Наименование модели | Пневмораспределитель ПР13П25/10 (резьб.), ПР13П25/10-01 (стык.) |
| Условный проход (Ду), мм | 25 |
| Тип распределителя | Трехлинейный, двухпозиционный (3/2) |
| Способ управления | Пневматическое одностороннее |
| Возврат | Пружинный |
| Номинальное давление, МПа (бар) | 1,0 (10) |
| Минимальное рабочее давление, МПа | 0,25 |
| Минимальное давление управления, МПа | 0,2 |
| Пропускная способность, Kv, м³/ч, не менее | 9,3 |
| Максимум циклов в минуту | 450 |
| Тип присоединения | Резьбовое К1" (10) / Стыковое с плитой (10-01) |
| Масса, кг, не более | 3,27 (резьб.) / 3,17 (стык.) |
| Материал корпуса | Литейный алюминиевый сплав |
| Уплотнения | Эластомерные, маслобензостойкие |
| Степень защиты (по упрощ.) | Стандартная промышленная (корпус отделяется от плиты) |
| Климат. исполнение / кат. размещения | УХЛ4 / О4 |
Принцип работы пневмораспределителя ПР13П25/10 основан на перемещении клапанного узла с эластичными уплотнениями внутри корпуса. В исходном состоянии клапанный узел удерживается возвратной пружиной. Канал выхода (2) при этом соединен с атмосферным каналом (3), а канал питания (1) перекрыт. При подаче управляющего давления через канал (12) на клапанный узел, он преодолевает усилие пружины и перемещается.
В рабочем положении клапанный узел соединяет выходной канал (2) с каналом питания (1), обеспечивая подачу сжатого воздуха к потребителю (например, в поршневую полость цилиндра). Атмосферный канал (3) в этот момент надёжно перекрыт. После снятия давления управления пружина возвращает клапанный узел в исходное положение, соединяя выход (2) с атмосферой (3) и осуществляя сброс давления из исполнительного механизма. Надёжность работы пневмораспределителя ПР-13П-25/10 напрямую зависит от качества подводимого воздуха и соблюдения предельных значений давления и температуры.
Типичная ошибка — подключение пневмораспределителя ПР13П25/10 к неочищенной пневмолинии, загрязнённой водой и абразивом. Это приводит к заклиниванию клапана и быстрому износу уплотнений. Лайфхак: всегда используйте фильтр-влагоотделитель с регулятором давления на линии перед распределителем для продления его ресурса.
Температурный режим работы пневмораспределителя ПР13П25/10 определяется его климатическим исполнением (УХЛ4), которое предполагает эксплуатацию в диапазоне температур окружающей среды, характерном для умеренного и холодного климата закрытых отапливаемых помещений. Уплотнительные материалы устойчивы к температурам, возникающим при работе со сжатым воздухом.
Срок службы пневмораспределителя напрямую зависит от чистоты и влажности рабочей среды, корректности монтажа и частоты срабатываний. При соблюдении условий эксплуатации: чистота воздуха по ГОСТ 17433, наличие масляного тумана, давление в номинальном диапазоне — ресурс пневмораспределителя ПР13П25/10-01 составляет несколько миллионов циклов. Гарантийный срок от производителя — 12 месяцев при условии правильного монтажа и эксплуатации.
Пневмораспределитель ПР13П25/10 находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется в сборочных конвейерах, зажимных устройствах и манипуляторах. Горнодобывающая промышленность и металлообработка применяют его для управления подающими механизмами, ковшами, ножницами и прессами. В деревообработке им оснащают пневмоприводы станков, в текстильной промышленности — механизмы натяжения.
В химической промышленности и нефтегазовой отрасли это устройство используется на участках, где исключено применение электрического оборудования. В строительстве и ЖКХ пневмораспределитель ПР-13П-25/10 управляет заслонками вентиляции, затворами, системами автоматических дверей и другими механизмами, требующими надёжного и взрывобезопасного привода.
Интеграция пневмораспределителя ПР13П25/10 в концепцию Industry 4.0 возможна через оснащение его датчиками состояния (концевые выключатели положения клапана) и подключение к системам ПЛК. Это позволяет в режиме реального времени осуществлять мониторинг числа срабатываний, косвенно оценивать износ и планировать превентивное обслуживание. Совместная работа с коботами (коллаборативными роботами) требует точного и быстрого управления пневмозахватами, что и обеспечивает данный распределитель.
Для продления срока службы пневмораспределителя ПР13П25/10 необходимо регулярно проверять состояние системы подготовки воздуха (фильтры, осушители) и уровень масла в лубрикаторе. Основными элементами, подверженными износу, являются эластичные уплотнения клапанного узла и возвратная пружина.
Рекомендуемый регламент обслуживания включает визуальный осмотр на предмет утечек, проверку герметичности в закрытом положении и контроль времени срабатывания. При обнаружении падения производительности или несанкционированных утечек рекомендуется демонтаж и замена изношенных компонентов. При правильной эксплуатации необходимость в капитальном ремонте возникает редко.
Для оперативного восстановления работоспособности пневмораспределителя ПР13П25/10 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые детали: полный комплект резиновых уплотнительных колец (РТИ) для клапанного узла и посадочных мест, возвратная пружина, уплотнительные кольца для присоединительных каналов в плите (для стыкового исполнения). Возможен заказ оригинального ЗИП у производителя для гарантии совместимости и долговечности заменяемых элементов.
1. Пневмораспределитель 3/2, пневмоуправляемый, Ду25, давление 10 бар, резьбовое присоединение.
2. Пневмоклапан двухпозиционный трехлинейный, с проходом 1 дюйм, пружинный возврат.
3. Распределитель клапанного типа, NPT 1", для управления цилиндрами до 250 мм.
4. Пневмораспределитель с плиточным монтажом, условный проход 25, производительность 9,3 м³/ч.
5. Электропневматический привод с клапанным распределителем (более сложный аналог).
| Элемент кода | Значение (расшифровка) |
|---|---|
| П-Р13 | Тип пневмораспределителя (трехлинейный, двухпозиционный) |
| П | Электропневматическое управление |
| 25/10 | Условный проход (25 мм) и номинальное давление (10 бар) |
| -01 | Стыковое присоединение пневмолиний (отсутствие индекса — резьбовое) |
| УХЛ | Климатическое исполнение (УХЛ — для умеренного и холодного климата) |
| 4 | Категория размещения по ГОСТ 15150 (4 — в закрытых помещениях) |
Использование пневмораспределителя ПР13П25/10 в производственном цикле приводит к снижению простоев благодаря высокой надежности и ремонтопригодности. Быстрое срабатывание (до 450 циклов/мин.) повышает общую производительность линии. Долгий срок службы и доступность ЗИП сокращают совокупную стоимость владения. В итоге, инвестиции в качественный пневмораспределитель ПР-13П-25/10 быстро окупаются за счет роста эффективности и снижения затрат на ремонт.

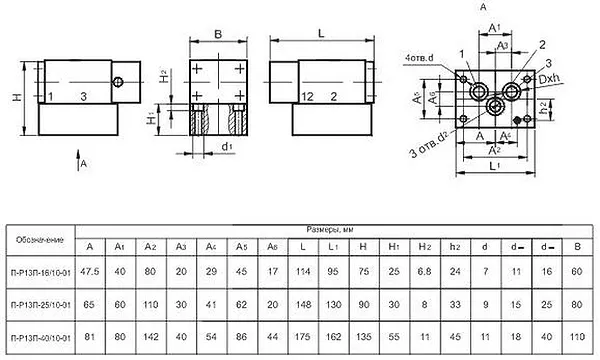

Общие габариты пневмораспределителя ПР13П25/10 определяются конструкцией, состоящей из корпуса и монтажной плиты. Для исполнения с резьбовым присоединением (К1") габариты корпуса компактны для удобства монтажа в ограниченном пространстве распределительных щитов. Исполнение с плиточным (стыковым) присоединением (-01) монтируется на специальную плиту с предварительно выполненными каналами, что требует учёта её размеров при проектировании.
Тип присоединения: резьбовое (параллельная резьба К1") со стандартными уплотнителями либо стыковое с уплотнением резиновыми кольцами, входящими в комплект. Для стыкового исполнения критически важна чистота и ровность привалочной поверхности плиты для обеспечения герметичности.
Модель Пневмораспределитель ПР13П25/10 УХЛ4 — резьбовое присоединение К1", климатическое исполнение УХЛ, категория размещения 4.
Модель Пневмораспределитель ПР13П25/10-01 УХЛ4 — стыковое присоединение с плитой, климатическое исполнение УХЛ, категория размещения 4.
Модель Пневмораспределитель ПР-13П-25/10 — стандартное обозначение для резьбового исполнения.
Пневмораспределитель ПР13П25/10-01 изначально спроектирован с учётом требований ГОСТ, что обеспечивает его полную адаптацию к российским промышленным условиям. Исполнение УХЛ4 гарантирует работоспособность в широком диапазоне температур, характерных для большинства регионов РФ и СНГ. Конструкция совместима с отечественными системами подготовки воздуха и лубрикаторами, работающими на стандартных индустриальных маслах. Устройство готово к эксплуатации на объектах ЖКХ и в промышленности с типовым качеством сетевого воздуха.
Пневмораспределитель ПР13П25/10 не предназначен для эксплуатации при экстремально низких температурах (ниже –40°C) в стандартном исполнении, однако его конструкция позволяет работать при пониженных температурах в отапливаемых помещениях. Ключевым фактором устойчивости является использование качественных эластомеров в уплотнениях, совместимых с распыленным маслом в сжатом воздухе.
Важным преимуществом является возможность обслуживания и замены уплотнений без специального инструмента даже в условиях ограниченного доступа (полевых условиях), что минимизирует время простоя оборудования.
Теоретически пневмораспределитель ПР13П25/10 мог бы работать в марсианской или лунной миссии при одном ключевом условии: наличия источника сжатого газа (азота или инертной атмосферы) и системы терморегулирования, поддерживающей температуру в пределах рабочего диапазона. Его клапанная конструкция, нечувствительная к отсутствию гравитации, и высокая надежность сделали бы его кандидатом для управления простейшими манипуляторами в вакууме, подчеркивая запас прочности, заложенный в инженерные решения для земной промышленности.
Какой тип рабочей среды требуется для пневмораспределителя ПР13П25/10?
Рабочей средой является сжатый воздух, очищенный от механических примесей не грубее 10 класса по ГОСТ 17433, с содержанием распыленного масла для смазки трущихся пар.
Какова цена и как купить пневмораспределитель ПР13П25/10?
Актуальную цену можно уточнить у менеджеров. Чтобы заказать пневмораспределитель ПР13П25/10, оформите заявку на сайте или по телефону. Мы оперативно подготовим коммерческое предложение.
Возможна ли доставка в мой город? Какие сроки?
Мы осуществляем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки зависят от удаленности вашего города и выбранного способа доставки.
Какой гарантийный срок на пневмораспределитель?
Производитель Гидромаш предоставляет гарантию 12 месяцев на пневмораспределитель ПР13П25/10 при соблюдении правил монтажа, эксплуатации и условий, оговоренных в паспорте изделия.
Выбирая пневмораспределитель ПР13П25/10, вы приобретаете надежное, проверенное временем промышленное оборудование. Мы предлагаем купить оригинальные изделия напрямую от производителя с полной гарантией в 12 месяцев. Наличие на центральных складах и хорошо отлаженная логистика позволяют организовать быструю отгрузку и доставку. Вам доступна возможность заказать пневмораспределитель ПР13П25/10-01 или резьбовое исполнение с отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ. Доверяйте качеству и опыту бренда Гидромаш.
