ПР13П12/10 - Пневмораспределитель ПР-13П-12/10 УХЛ4 (Ду=12мм)

Пневмораспределитель ПР13П12/10 — это трехлинейный двухпозиционный клапанный аппарат с пневматическим управлением и условным проходом 12 мм, предназначенный для управления мощными пневмоприводами. Изделие отличается высокой пропускной способностью, надежностью пружинного возврата и адаптацией к широкому диапазону условий эксплуатации.

Описание и назначение

Пневмораспределитель ПР13П12/10, также обозначаемый как ПР-13П-12/10 УХЛ4, является ключевым элементом современной промышленной пневмоавтоматики. Его основное назначение — коммутация потоков сжатого воздуха в системах управления пневмоцилиндрами большого диаметра (до 250 мм) и другими исполнительными механизмами. Этот пневмораспределитель эффективно решает задачи включения, выключения и изменения направления подачи рабочей среды.

Модель относится к классу аппаратов клапанного типа, что обеспечивает высокую герметичность в закрытом положении и минимальные потери давления. Основное отличие данного пневмораспределителя ПР-13П-12/10 УХЛ4 от золотниковых аналогов — повышенная устойчивость к загрязненной рабочей среде и способность работать при минимальном управляющем давлении от 0,2 МПа. Конструкция с эластичными уплотнениями гарантирует длительный ресурс и стабильность характеристик на протяжении всего срока службы.

Ключевыми техническими особенностями, на которые стоит обратить внимание при выборе, являются номинальное давление 1,0 МПа, высокая частота срабатываний (до 450 циклов в минуту для Ду12) и возможность работы на очищенном сжатом воздухе. Приобретая пневмораспределитель модели ПР13П12/10, вы получаете аппарат, готовый к интеграции в сложные автоматизированные линии.

Вес, габариты, код ТН ВЭД, ГОСТ

Незаменимый дирижер воздушных потоков

Если пневмосистема — это оркестр, то пневмораспределитель ПР13П12/10 — его дирижер. Он не издает громких звуков (особенно с глушителем), но его точные и своевременные команды заставляют цилиндры и приводы слаженно «играть» сложнейшие технологические симфонии. Без такого дирижера любая автоматика превратится в какофонию хаотичных движений.

Технические характеристики

Принцип работы

Принцип действия пневмораспределителя ПР13П12/10 основан на осевом перемещении клапанного узла с эластичными уплотнениями. В исходном состоянии, когда давление управления на канал (12) отсутствует, мощная пружина удерживает клапан в положении, при котором выходной канал (2) соединен с атмосферным (3), а канал питания (1) перекрыт. Это состояние соответствует выключенному или исходному положению привода.

При подаче управляющего сигнала (сжатого воздуха с давлением от 0,2 МПа) в канал (12) создается усилие, превышающее сопротивление пружины. Клапанный узел перемещается, преодолевая силу пружины. В рабочем положении клапан перекрывает атмосферный канал (3) и соединяет выходной канал (2) с напорным каналом питания (1). Таким образом, сжатый воздух поступает к потребителю — пневмоцилиндру или другому исполнительному устройству.

После снятия сигнала управления давление в канале (12) стравливается, и под действием возвратной пружины клапанный узел мгновенно возвращается в исходное положение. Это приводит к отключению потребителя от источника питания и соединению его полости с атмосферой через канал (3), обеспечивая сброс давления и подготовку к следующему циклу. Стабильность работы данного пневмораспределителя ПР-13П-12/10 УХЛ4 обеспечивается точно рассчитанными силовыми характеристиками пружины и надежностью эластичных уплотнений клапана.

Секрет тишины на производстве

Типичная ошибка при установке — пренебрежение монтажом пневмоглушителя на атмосферный канал (3). Сброс воздуха напрямую создает оглушительный шум, снижающий комфорт труда и нарушающий нормы по охране окружающей среды. Лайфхак от опытных монтажников: установите штатный глушитель сразу — это продлит жизнь уплотнениям, избавит от претензий контролирующих органов и сделает участок работы тише, а значит, безопаснее.

Температурный режим и срок службы

Температурный режим эксплуатации пневмораспределителя ПР13П12/10 УХЛ4 определен его климатическим исполнением. Аппарат предназначен для работы в широком диапазоне температур, характерном для умеренного и холодного климата. Критичное влияние на ресурс оказывает не столько температура окружающей среды, сколько наличие влаги и твердых частиц в рабочем воздухе, а также стабильность давления управления.

Качество рабочей среды — главный фактор, определяющий срок службы. Использование воздуха, очищенного в соответствии с требованиями (не грубее 10 класса), и поддержание в системе распыленного масла для смазки трущихся пар гарантирует многократное увеличение межремонтного интервала. При соблюдении всех условий эксплуатации средний срок службы пневмораспределителя до первого капитального ремонта может составлять несколько лет даже при интенсивной работе.

Область применения

Сфера применения пневмораспределителя ПР-13П-12/10 чрезвычайно широка. В машиностроении и автомобильной промышленности он управляет зажимными, подающими и позиционирующими механизмами станков и сборочных линий. В горнодобывающей промышленности и металлообработке такой аппарат отвечает за работу приводов тяжелых заслонок, шиберов и манипуляторов.

В химической, текстильной промышленности и деревообработке пневмораспределитель модели ПР13П12/10 используется в системах автоматического управления технологическими процессами, где требуется надежность и безопасность. В строительстве и ЖКХ его применяют в системах управления затворами, задвижками и вентиляционным оборудованием. В нефтегазовой отрасли эти распределители востребованы на вспомогательных пневмосистемах, не контактирующих с основной средой.

Современные технологии

Интеграция пневмораспределителя ПР13П12/10 в концепцию Industry 4.0 начинается с оснащения его датчиками положения (концевыми выключателями) с цифровым выходом. Это позволяет ПЛК в режиме реального времени получать подтверждение срабатывания и строить предиктивную логику обслуживания, анализируя время отклика. Устройство легко становится частью интернета вещей (IoT), передавая данные о количестве циклов и потенциальном износе на центральный пульт, что открывает возможности для полной автоматизации диагностики и планирования ремонтных работ.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя ПР-13П-12/10 УХЛ4 необходимо строго соблюдать требования к чистоте рабочего воздуха и проводить регулярную проверку состояния фильтров и влагоотделителей в системе. Основным признаком необходимости обслуживания является увеличение времени срабатывания, подклинивание или появление утечек воздуха через атмосферный канал в закрытом положении.

Большинство ремонтных операций сводятся к разборке корпуса, очистке всех внутренних полостей и замене изношенных уплотнительных элементов. Плановое регламентное обслуживание рекомендуется проводить в зависимости от интенсивности работы, но не реже одного раза в год. При правильной эксплуатации и своевременной замене расходников капитальный ремонт может не потребоваться в течение всего жизненного цикла технологической линии.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя ПР13П12/10 в первую очередь включает быстроизнашиваемые резинотехнические изделия (РТИ): набор уплотнительных колец различных сечений для клапанного узла и для соединения корпуса с плитой. Также в него могут входить возвратная пружина, шток или толкатель клапана, а также крепежные элементы (винты, шайбы).

Возможность заказа оригинального заводского ЗИПа (комплекта запасных частей) позволяет максимально оперативно и качественно восстановить работоспособность аппарата, не прибегая к поиску аналогов, которые могут не обеспечить требуемой герметичности и ресурса. Наличие ремкомплекта на складе — важный фактор снижения производственных простоев.

Аналоги устройства

На рынке представлены различные аналоги клапанных пневмораспределителей. Вот несколько типовых вариантов исполнения по ключевым характеристикам:

Модель А-1: Двухпозиционный трехлинейный распределитель с электромагнитным управлением, Ду10, давление до 1.0 МПа. Отличается типом привода.

Модель В-2: Клапанный распределитель с ручным рычажным управлением, Ду12, давление 1.6 МПа. Имеет более высокое номинальное давление.

Модель С-3: Трехлинейный двухпозиционный аппарат с пневмоуправлением, но с большим условным проходом (Ду16). Предназначен для систем с бо́льшим расходом воздуха.

Модель D-4: Распределитель с таким же Ду12, но с бистабильным (двусторонним) пневматическим управлением без пружинного возврата. Остается в последнем положении после снятия сигнала.

Модель E-5: Компактный распределитель с цанговым (быстроразъемным) присоединением труб, Ду12, давление 0.8 МПа. Упрощает монтаж и демонтаж.

Условное обозначение

Экономические выгоды

Внедрение надежного пневмораспределителя ПР13П12/10 напрямую влияет на экономику производства. Снижение количества отказов ведет к сокращению внеплановых простоев дорогостоящего оборудования. Высокая пропускная способность и минимальные потери давления оптимизируют энергопотребление компрессорной станции. Увеличенный ресурс и ремонтопригодность уменьшают затраты на закупку новых узлов. В итоге, применение данного аппарата улучшает общий показатель окупаемости инвестиций (ROI) в пневмоавтоматику, делая производство более предсказуемым и рентабельным.

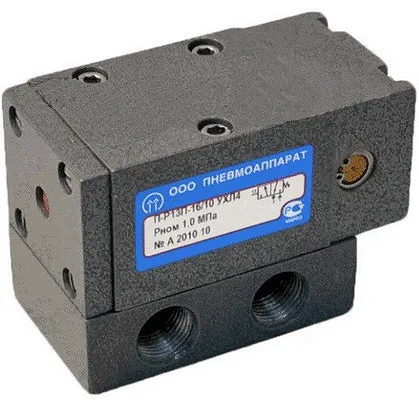

Изображения

Габаритные и присоединительные размеры

Габаритные размеры пневмораспределителя ПР-13П-12/10 УХЛ4 компактны и адаптированы для монтажа в ограниченном пространстве шкафов управления или непосредственно на оборудовании. Крепление осуществляется через четыре отверстия в присоединительной плите. Тип присоединения для данной конкретной модели — резьбовой, с внутренней конической резьбой К3/8" (по ГОСТ 6111-52) для подсоединения внешних напорных, управляющих и сливных линий.

Расположение резьбовых отверстий на плите — боковое (трубы отводятся в стороны), что упрощает разводку и обслуживание пневмотрасс. Важной особенностью монтажа является необходимость предварительного закрепления плиты на объекте, а затем установки на нее корпуса распределителя с уплотнительными кольцами, что минимизирует риск перекоса и повреждения уплотнений.

Примеры заказа

Модель Пневмораспределитель П-Р13П-20/10 УХЛ4 — исполнение с условным проходом 20 мм и резьбовым присоединением.

Модель Пневмораспределитель П-Р13П-16/10-01 УХЛ4 — исполнение с условным проходом 16 мм и стыковым присоединением пневмолиний.

Адаптация к российским условиям

Пневмораспределитель ПР13П12/10 УХЛ4 изначально спроектирован с учетом специфики эксплуатации в России и странах СНГ. Его климатическое исполнение УХЛ гарантирует стабильную работу в широком диапазоне температур, характерных для наших широт. Конструкция совместима с отечественными маслами, используемыми для смазки пневмосистем. Аппарат сохраняет работоспособность в условиях нестабильного качества сжатого воздуха, что часто встречается на промышленных объектах, и полностью готов к суровым условиям эксплуатации в ЖКХ и различных отраслях промышленности РФ.

Работа в экстремальных условиях

Благодаря исполнению УХЛ, пневмораспределитель ПР-13П-12/10 способен функционировать при пониженных температурах, характерных для северных регионов и зимнего периода. Конструкция клапанного узла с эластичными уплотнениями, устойчивыми к старению, обеспечивает надежность даже при резких перепадах температур от -40°C и выше. Совместимость с отечественными рабочими жидкостями (маслами для пневмосистем) по ГОСТ позволяет использовать его без риска повреждения манжет.

Простота конструкции и модульность (раздельный корпус и плита) допускают проведение оперативного ремонта, чистки или замены уплотнений прямо на объекте, в так называемых «полевых условиях», что критически важно для мобильной техники и удаленных производственных площадок.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель ПР13П12/10 мог бы работать на Марсе или Луне, но при одном важном условии: наличии земной атмосферы в его внутренних полостях. Его герметичность, рассчитанная на давление до 1 МПа, с запасом перекрывает марсианское. Механический принцип действия (пружина, клапан) независим от гравитации. Главным вызовом стал бы холод: уплотнения стандартного исполнения не рассчитаны на марсианские -140°C. Однако этот мысленный эксперимент лишь подчеркивает запас прочности и надежности, заложенный в данную конструкцию для земных, самых суровых задач.

Часто задаваемые вопросы

Какой тип управления у распределителя ПР-13П-12/10?
Данная модель имеет одностороннее пневматическое управление с пружинным возвратом в исходное положение. Для срабатывания необходимо подать сжатый воздух в управляющий порт (12).

Как осуществляется доставка пневмораспределителей?
Мы осуществляем быструю доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Точные сроки и стоимость уточняйте у менеджера.

Какое минимальное давление нужно для срабатывания?
Для надежного переключения пневмораспределителя ПР13П12/10 требуется управляющее давление не менее 0,2 МПа (2 бар). Номинальное рабочее давление в линии питания — 1,0 МПа.

Можно ли заказать ремкомплект для этого распределителя?
Да, вы можете заказать оригинальный ремонтный комплект (ЗИП), включающий основные уплотнения и, при необходимости, пружину. Это позволит оперативно восстановить аппарат при износе.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель ПР13П12/10, вы получаете оригинальное и надежное оборудование от производителя Гидромаш с полной гарантией 12 месяцев. Мы предлагаем выгодную цену и возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы купить или заказать пневмораспределитель ПР-13П-12/10 УХЛ4 с доставкой по России и странам СНГ, обратитесь к нашим менеджерам. Мы обеспечим оперативную обработку заявки и профессиональную консультацию по подбору и монтажу.
