Пневмоцилиндр ПЦВБ-200

Пневмоцилиндр ПЦВБ-200 – это вращающийся одинарный механический привод, предназначенный для надежного зажима заготовок на токарных и револьверных станках. Устройство обеспечивает высокое усилие на штоке (до 17800 Н) при давлении сжатого воздуха 0,63 МПа, отличаясь долговечностью и наличием встроенных систем безопасности. Купить пневмоцилиндр ПЦВБ-200 – значит получить оборудование, повышающее эффективность и безопасность металлообрабатывающего производства.

Описание и назначение

Пневмоцилиндр ПЦВБ-200 – это ключевой исполнительный элемент в системах пневмозажима металлообрабатывающих станков. Он преобразует энергию сжатого воздуха в направленное механическое усилие, которое через шток передается на патрон или другое приспособление, обеспечивая надежную фиксацию детали в процессе обработки. Выбор и покупка правильного пневмоцилиндра напрямую влияют на точность, скорость и безопасность технологических операций.

Этот пневмоцилиндр отличается вращающейся конструкцией, что позволяет ему интегрироваться в узлы станков, где требуется вращение зажимного механизма вместе со шпинделем. Конструкция пневмоцилиндра ПЦВБ-200 включает предохранительное устройство и систему контроля положения поршня – важные элементы, страховующие от аварийной разжимовки заготовки в случае внезапной потери давления в сети.

По сравнению с гидравлическими аналогами, пневмоцилиндр ПЦВБ-200 работает на сжатом воздухе, что делает систему проще в обслуживании, исключает утечки масла и позволяет работать на более высоких скоростях (частота вращения до 5000 об/мин). Для многих инженерных решений именно этот пневмоцилиндр становится оптимальным выбором по критериям цена/надежность.

Вес, габариты, код ТН ВЭД, ГОСТ

Зачем пневмоцилиндру вращаться? Для совершенного хвата!

Задумывались, почему некоторые пневмоцилиндры вращаются? Представьте себе патрон токарного станка. Деталь должна быть зажата, но и вращаться вместе с шпинделем тоже надо. Обычный цилиндр мог бы передать усилие, но запутался бы в шлангах при вращении. Вращающийся пневмоцилиндр ПЦВБ-200 решает эту задачу элегантно: он зажимает, крутится, но никогда не теряет хватку. Как умелый танцор, который выполняет сложные пируэты, но крепко держит партнершу. Вот для таких «танцев» в мире металлообработки он и создан.

Технические характеристики

Принцип работы

Принцип работы вращающегося пневмоцилиндра ПЦВБ-200 основан на преобразовании давления сжатого воздуха в поступательное движение штока. Воздух под давлением подается через специальный вращающийся распределитель во внутреннюю полость цилиндра. Под действием давления поршень со штоком совершает рабочий ход (обычно на выдвижение), передавая значительное усилие на зажимной механизм патрона.

Конструктивной особенностью пневмоцилиндра ПЦВБ-200 является совмещение прямолинейного движения штока с вращением всего корпуса цилиндра вокруг своей оси. Это обеспечивается подводом воздуха через подшипниковый узел или специальное уплотнение. Устройство контроля положения поршня позволяет дистанционно отслеживать, достигнут ли зажим, что важно для автоматизации процесса и предотвращения холостого пуска станка.

Встроенное предохранительное устройство (часто пружинного типа или с использованием фиксирующих шариков) гарантирует, что в случае аварийного падения давления в сети зажимное усилие не пропадет мгновенно, и заготовка не вылетит из патрона. Это критически важная функция для безопасности оператора и оборудования. Таким образом, пневмоцилиндр ПЦВБ-200 – это не просто исполнительный механизм, а интеллектуальный узел безопасности.

Забытая страховка: типичная ошибка при подключении

Частая ошибка монтажников – игнорировать подключение датчика контроля положения, которым оснащен пневмоцилиндр ПЦВБ-200. «Работает и ладно», – думают они. Но если этот сигнал не завести в систему управления станком, тот не «узнает», что деталь зажата, и может не запустить цикл обработки. А в худшем случае – запустит без зажатой детали! Всегда подключайте «сигнал зажима». Это та самая «страховка», которую умный пневмоцилиндр ПЦВБ-200 предлагает вам бесплатно.

Температурный режим и срок службы

Пневмоцилиндр ПЦВБ-200 рассчитан на работу в типичных условиях цехов – при температуре окружающего воздуха и рабочей среды от +5°C до +60°C. При более низких температурах уплотнительные материалы могут терять эластичность, что ведет к ускоренному износу и падению герметичности. Высокие температуры также сокращают ресурс резиновых уплотнений.

Качество подаваемого воздуха – ключевой фактор долговечности. Применение влагоотделителей, фильтров и лубрикаторов значительно продлевает срок службы пневмоцилиндра ПЦВБ-200. При соблюдении условий эксплуатации и своевременном техническом обслуживании ресурс данного пневмоцилиндра составляет несколько миллионов циклов. Гарантированный срок службы основных узлов – не менее 5 лет в условиях нормальной эксплуатации.

Область применения

Пневмоцилиндр ПЦВБ-200 находит широкое применение в отраслях, где требуется автоматизированный, быстрый и мощный зажим заготовок на вращающемся оборудовании. В машиностроении и автомобильной промышленности он используется на токарных, токарно-револьверных, карусельных и шлифовальных станках. В металлообработке – для зажима прутков, валов, фланцев, дисков. В строительстве и ЖКХ аналогичные вращающиеся цилиндры могут применяться в поворотных механизмах. Надежность и достаточное усилие делают этот пневмоцилиндр востребованным также в ремонтных цехах и на участках мелкосерийного производства.

Современные технологии

Интеграция пневмоцилиндра ПЦВБ-200 в современные автоматизированные системы – это следующий шаг к «умной» фабрике. Датчик контроля положения поршня может передавать сигнал в ПЛК (программируемый логический контроллер), становясь частью контура управления Industry 4.0. Станок «понимает», что заготовка зажата, и только после этого начинает цикл. Мониторинг времени срабатывания позволяет косвенно оценивать состояние уплотнений и прогнозировать необходимость обслуживания. В будущем такие пневмоцилиндры могут оснащаться встроенными датчиками давления и температуры для полноценной предиктивной аналитики в рамках концепции IoT (Интернет вещей).

Обслуживание и ремонт

Продлить срок службы пневмоцилиндра ПЦВБ-200 помогает регулярное техобслуживание. Основные процедуры включают периодическую проверку герметичности (отсутствие утечек воздуха), контроль чистоты подаваемого воздуха (замена фильтров) и визуальный осмотр штока на предмет задиров. Наиболее быстро изнашиваемыми элементами являются уплотнительные кольца поршня и штока, а также направляющие втулки.

При обнаружении утечек или замедленного движения штока требуется внеплановый ремонт, который, как правило, сводится к замене ремонтного комплекта уплотнений. Рекомендуется проводить плановую замену уплотнений раз в 1-2 года в зависимости от интенсивности работы. Для ремонта пневмоцилиндра ПЦВБ-200 требуется демонтаж с оборудования, разборка в чистом месте и замена изношенных деталей на оригинальные запасные части.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности пневмоцилиндра ПЦВБ-200 рекомендован к заказу ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: комплект уплотнительных колец (манжет) для поршня и штока, резиновые кольца статического уплотнения, при необходимости – стопорные кольца и пружины предохранительного устройства. Для вращающейся части могут потребоваться специальные уплотнения подшипникового узла. Заказать оригинальный ЗИП для пневмоцилиндра ПЦВБ-200 можно одновременно с заказом самого цилиндра или позже, в сервисной службе поставщика.

Аналоги устройства

На рынке представлены различные исполнения пневмоцилиндров для зажимных устройств станков. Можно рассматривать следующие варианты аналогичного назначения: 1) Пневмоцилиндр вращающийся с диаметром поршня 160 мм и меньшим усилием. 2) Цилиндр вращающийся двустороннего действия с аналогичным диаметром 200 мм. 3) Пневмоцилиндр невращающийся (стационарный) с передачей усилия через тягу, для другого типа станков. 4) Чувствительные гидроцилиндры для прецизионных систем с плавным регулированием усилия зажима. 5) Пневмоцилиндры с увеличенным ходом штока (50, 80 мм) для специальных приспособлений. Однако пневмоцилиндр ПЦВБ-200 остается классическим и проверенным решением для большинства типовых токарных работ.

Условное обозначение

Экономические выгоды

Инвестиция в надежный пневмоцилиндр ПЦВБ-200 быстро окупается за счет снижения простоев оборудования. Станки не простаивают из-за отказа зажимного устройства, время на смену заготовок минимизировано. Энергоэффективность пневматического привода выше, чем у устаревших механических систем, а отсутствие утечек масла снижает затраты на уборку и экологические риски. Высокий ресурс пневмоцилиндра ПЦВБ-200 означает меньше расходов на ремонты и запасные части. В итоге вы получаете рост производительности и улучшение окупаемости (ROI) всего станочного парка.

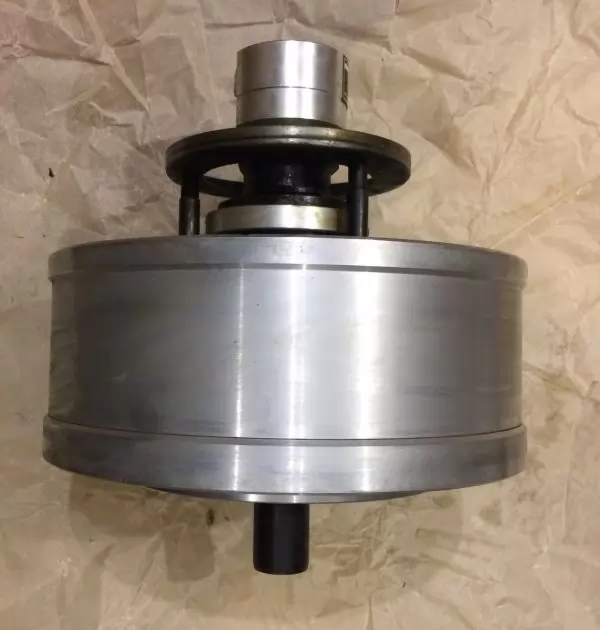

Изображения

Габаритные и присоединительные размеры

Ключевыми габаритными размерами пневмоцилиндра ПЦВБ-200 являются диаметр корпуса (примерно 230 мм) и общая длина в сборе со штоком и фланцами (в пределах 200-250 мм). Присоединительный размер корпуса – это фланец с крепежными отверстиями под болты, которыми цилиндр крепится к задней бабке или корпусу патрона станка. Точные размеры фланца и межосевые расстояния крепежных отверстий определяются моделью и указаны в заводском чертеже.

Шток имеет диаметр, соответствующий передаче усилия 17800 Н, и на его конце обычно выполнена резьба для непосредственного соединения с тягой зажимного механизма патрона. При монтаже важно обеспечить соосность штока с ответной деталью, избегая перекосов и боковых нагрузок, которые сокращают ресурс уплотнений. Компактность пневмоцилиндра ПЦВБ-200 позволяет его установку даже в условиях ограниченного пространства на станке.

Примеры заказа

Модель ПЦВБ-200 – базовое исполнение пневмоцилиндра с диаметром поршня 200 мм для типовых токарных станков.

Возможные уточнения при заказе: ПЦВБ-200 с крепежным фланцем по чертежу завода-изготовителя станка. Все детали необходимо уточнять с инженером-технологом.

Адаптация к российским условиям

Пневмоцилиндр ПЦВБ-200 адаптирован для работы в условиях российских производств. Его конструкция учитывает возможные колебания давления в цеховых воздушных сетях, а морозостойкие уплотнения NBR позволяют работать в неотапливаемых помещениях в зимний период. Устройство совместимо с сжатым воздухом, очищенным промышленными фильтрами отечественного производства. Простая и надежная механика пневмоцилиндра ПЦВБ-200 способствует его длительной и безотказной эксплуатации на предприятиях металлообработки, автопрома и ремонтных заводах по всей территории РФ и стран СНГ.

Работа в экстремальных условиях

При дополнительной адаптации (специальные смазки и материалы) пневмоцилиндр ПЦВБ-200 может функционировать в расширенном температурном диапазоне. При оснащении уплотнениями из специальных материалов (например, FKM) возможно применение при температурах до -40°C или кратковременно до +120°C. Условием работы в агрессивных средах является чистота подаваемого воздуха и отсутствие примесей. Простая конструкция позволяет проводить оперативную диагностику состояния и даже замену уплотнений силами квалифицированных слесарей на месте, без отправки цилиндра на специализированный ремонт.

Возможность работы на Марсе или Луне

А что если отправить пневмоцилиндр ПЦВБ-200 на Марс? Теоретически, на Красной планете, где атмосферное давление ничтожно мало, подать воздух извне не получится. Но наш герой мог бы работать в герметичном отсеке марсохода, зажимая образцы пород в буровом манипуляторе. Главное – обеспечить ему сжатую газовую среду (азот или CO2) и защитить от космической радиации и пыли. А его предохранительное устройство стало бы страховкой на случай разгерметизации! Шутки шутками, но именно такой запас прочности и «думающая» конструкция делают пневмоцилиндр ПЦВБ-200 надежным партнером в самых сложных земных задачах.

Часто задаваемые вопросы

Для каких станков подходит пневмоцилиндр ПЦВБ-200?
Он предназначен в первую очередь для токарных и токарно-револьверных станков, где требуется вращающийся зажим. Покупая пневмоцилиндр ПЦВБ-200, необходимо сверить посадочные размеры и тип фланца с паспортом вашего станка.

Возможна ли быстрая доставка пневмоцилиндра ПЦВБ-200 в мой город?
Да, мы организуем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Как проверить, что пневмоцилиндр ПЦВБ-200 исправен?
Основные признаки неисправности – утечки воздуха по штоку или из корпуса, медленное или неравномерное движение штока, невозможность развить полное усилие. Рекомендуется регулярная проверка с помощью пневмотестеров на давление и расход.

Могу ли я заказать ремкомплект для пневмоцилиндра ПЦВБ-200 отдельно?
Да, вы можете отдельно заказать ремонтный комплект уплотнений для проведения обслуживания. Для корректного подбора сообщите модель и серийный номер (или год выпуска) вашего пневмоцилиндра.
