Пневмоцилиндр ****- 040хS ГОСТ 15608 81

Пневмоцилиндр ГОСТ 15608-81 ****-040хS – это поршневой привод двухстороннего действия, предназначенный для преобразования энергии сжатого воздуха в возвратно-поступательное механическое движение. Устройство обеспечивает высокую надежность, точность позиционирования и широкий диапазон ходов поршня, что делает его ключевым элементом в пневматических системах автоматизации.

Описание и назначение

Пневмоцилиндр ГОСТ 15608-81 — это стандартизированное под отечественные условия оборудование, разработанное для эксплуатации в составе производственных машин и технологических линий. Основная задача данного пневмоцилиндра — выполнение механической работы: зажим, подача, подъем, перемещение, толкание или опрокидывание деталей и заготовок. Пневмоцилиндр ****-040хS относится к цилиндрам двухстороннего действия с односторонним штоком, что означает управление движением как на выдвижение, так и на втягивание штока, обеспечивая полный контроль над рабочим органом.

Отличительной особенностью и преимуществом пневмоцилиндра ****-040хS является его соответствие национальному стандарту ГОСТ 15608-81, что гарантирует взаимозаменяемость, предсказуемые характеристики и доступность запасных частей. Конструкция с креплением крышек на стяжках обеспечивает высокую жесткость корпуса и герметичность полостей даже при длительной эксплуатации под переменной нагрузкой. Данный пневмоцилиндр рассчитан на работу с чистым сжатым воздухом, обладает значительным запасом прочности и ресурсом, что минимизирует простой оборудования.

Ключевые технические особенности пневмоцилиндра ****-040хS включают номинальный диаметр поршня 40 мм, диаметр штока 14 мм и широкий диапазон допустимых ходов поршня — от 10 до 400 мм. Это позволяет гибко подбирать устройство под конкретную технологическую задачу. Рабочее давление ограничено величиной до 1 МПа (10 кгс/см²), что является стандартным для большинства промышленных пневмосетей. Благодаря этому пневмоцилиндр ****-040хS легко интегрируется в существующие системы без необходимости модернизации компрессорного оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда пневмоцилиндр — это мышца автомата

Если пневмосистема — это нервная система современного станка, то пневмоцилиндр ****-040хS — его стальная и безотказная бицепс-мышца. Там, где нужна точность, сила и выносливость в тысячи циклов, он работает, не зная усталости, выполняя одну и ту же операцию с упрямством швейцарских часов. Просто подай ему «воздух» — и он двинется в бой.

Технические характеристики

Принцип работы

Принцип действия пневмоцилиндра двухстороннего действия ****-040хS основан на создании разности давлений в его рабочих полостях. Цилиндр имеет две камеры: штоковую (со стороны выхода штока) и бесштоковую. Подача сжатого воздуха через распределитель в бесштоковую полость создает давление на торец поршня. Сила давления, умноженная на площадь поршня, преодолевает сопротивление нагрузки и внешние силы, заставляя шток выдвигаться. При достижении крайнего положения или по команде с пульта распределитель переключается.

Для обратного хода (втягивания штока) воздух подается в штоковую полость, а бесштоковая полость соединяется с атмосферой для сброса давления. Поскольку площадь поршня со стороны штока меньше из-за сечения самого штока, усилие на втягивание при том же давлении будет меньше, чем на выдвижение. Это ключевая особенность, которую необходимо учитывать при расчетах кинематики и усилия.

Качество и давление воздуха напрямую влияют на работу пневмоцилиндра. Недостаточное давление не позволит развить требуемое усилие, а загрязненная влагой или масляным туманом среда ускорит износ уплотнений и может привести к заклиниванию. Скорость движения штока регулируется дросселированием потока воздуха на входе или выходе из полостей с помощью специальных клапанов (дросселей).

Секрет долгой службы: избегайте боковых нагрузок!

Самая типичная ошибка, сокращающая ресурс пневмоцилиндра ****-040хS вдвое — это монтаж с перекосом или работа под значительной боковой (радиальной) нагрузкой на шток. Шток и направляющие втулки рассчитаны на осевое усилие. Используйте правильные кронштейны, сферические подшипники или каретки для компенсации несоосностей, и ваш цилиндр отработает все заявленные 3 миллиона циклов.

Температурный режим и срок службы

Пневмоцилиндр ****-040хS рассчитан на работу в широком температурном диапазоне от -45°С до +70°С. Такая морозостойкость достигнута благодаря использованию специальных резиновых уплотнений (НИТРИЛ), сохраняющих эластичность при низких температурах. При температурах ниже -15°С рекомендуется применение осушенного воздуха для предотвращения обледенения каналов. При повышенных температурах (близких к +70°С) необходимо следить за состоянием смазки в системе и целостностью уплотнений.

Качество рабочей среды — сжатого воздуха — является решающим фактором для срока службы. Наличие твердых частиц (пыль, окалина, продукты износа труб) действует как абразив, изнашивая зеркало цилиндра и уплотнения поршня и штока. Избыточная влага приводит к коррозии внутренних поверхностей и вымыванию смазки. Применение фильтров-влагоотделителей и поддержание рекомендованной чистоты воздуха (по ГОСТ 17433-80) продлевает ресурс устройства в несколько раз.

Установленный производителем ресурс пневмоцилиндра ГОСТ 15608-81 составляет 3 000 000 двойных ходов или 3000 км суммарного пути, пройденного штоком. При соблюдении условий эксплуатации (номинальное давление, чистота воздуха, отсутствие перекосов, смазка) реальный срок службы пневмоцилиндра ****-040хS может существенно превышать эти значения, достигая 5-7 лет непрерывной работы в многосменном режиме.

Область применения

Пневмоцилиндр ****-040хS находит применение во всех отраслях промышленности, где требуются надежные, безопасные и недорогие в эксплуатации линейные приводы. В машиностроении и автомобильной промышленности он используется в сборочных конвейерах, для зажима деталей на станках, в механизмах подачи. В деревообработке и металлообработке — в качестве прижимных устройств на фрезерных, токарных и шлифовальных станках.

В пищевой и химической промышленности (при использовании с чистым воздухом) пневмоцилиндр применяется для управления заслонками, дозаторами, крышками аппаратов. Текстильная промышленность использует его в механизмах натяжения и переключения. В строительстве и ЖКХ такие цилиндры могут входить в состав систем управления заслонками вентиляции, затворами, дверьми. Горнодобывающая и нефтегазовая отрасль используют пневмоприводы в условиях, где электричество представляет опасность (взрывоопасные зоны).

Современные технологии

Современный пневмоцилиндр ****-040хS — это не просто «железка с поршнем». Оснащенный датчиками положения (магнитоиндуктивными или индуктивными), он становится источником данных для ПЛК. Контроллер, получая сигналы о положении штока, может интегрировать работу цилиндра в сложные алгоритмы Industry 4.0, синхронизировать его с коботами для совместной работы или запускать предиктивную диагностику, анализируя время срабатывания и предупреждая о падении давления или износе уплотнений до возникновения аварийной ситуации.

Обслуживание и ремонт

Для продления срока службы пневмоцилиндра ****-040хS требуется периодическое плановое обслуживание. Оно включает визуальный осмотр корпуса и штока на предмет повреждений, проверку герметичности соединений (отсутствие шипения), контроль чистоты и влажности подаваемого воздуха. Регламентная смазка осуществляется через пневмомасленки, установленные в линии перед цилиндром, с применением специальных масел для пневмосистем (И-12А, И-20А и их импортные аналоги).

Быстрее всего в пневмоцилиндре изнашиваются уплотнительные элементы: манжетные уплотнения поршня, штоковые уплотнения и направляющие втулки. При появлении утечек воздуха, снижении скорости или усилия, рывках при движении штока, как правило, требуется замена ремонтного комплекта. Своевременное обслуживание предотвращает более серьезные повреждения, такие как задиры на зеркале цилиндра или изгиб штока.

Ремкомплект или ЗИП

Ремонтный комплект (ЗИП) для пневмоцилиндра ****-040хS стандартизирован по ГОСТ и обычно включает все быстроизнашиваемые детали, необходимые для восстановления работоспособности. В типовой состав входят: манжетное уплотнение поршня, штоковое уплотнение (сальник), уплотнительные кольца для поршня и крышек, направляющая втулка штока, в некоторых случаях — уплотнительные шайбы и стопорные кольца. Весь комплект изготавливается из материалов, соответствующих ГОСТ, что гарантирует длительный срок службы после ремонта. Заказать оригинальный ремкомплект для пневмоцилиндра Гидромаш можно у нашего менеджера.

Аналоги устройства

На рынке представлены различные варианты исполнений и аналоги пневмоцилиндров, схожих по назначению и характеристикам с моделью ****-040хS: 1. Миниатюрные пневмоцилиндры D=12-25 мм для малых усилий. 2. Цилиндры с демпфированием (торможением) в конце хода для плавной остановки. 3. Телескопические пневмоцилиндры для получения большого хода при компактных размерах. 4. Цилиндры с магнитным поршнем для встроенных датчиков положения. 5. Пневмоцилиндры повышенного давления (до 1,6 МПа) для увеличенного усилия.

Условное обозначение

Экономические выгоды

Инвестиции в качественный пневмоцилиндр ****-040хS от надежного поставщика быстро окупаются. Снижение простоев из-за поломок, экономия электроэнергии по сравнению с электроприводами (пневматика потребляет энергию только в момент сжатия воздуха), значительный рост межремонтного ресурса всего узла — все это напрямую улучшает ключевые показатели ROI (окупаемости инвестиций). Вы покупаете не просто деталь, а гарантию бесперебойности технологического процесса.

Изображения

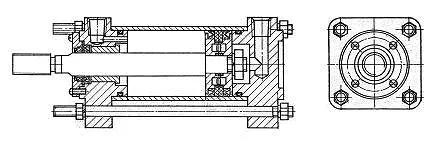

Габаритные и присоединительные размеры

Общие габариты пневмоцилиндра ****-040хS определяются его длиной (L), которая складывается из конструктивной длины корпуса (приблизительно 140-160 мм) и заданного хода поршня S. Таким образом, общая длина L ≈ S + 150 мм. Ширина корпуса (по стяжкам) составляет около 50 мм, высота (по диаметру гильзы) — 40 мм.

Тип присоединения определяется исполнением. Базовая модель имеет крепление на удлиненных стяжках (исполнение 0), что позволяет монтировать цилиндр в различных позициях. Конец штока может иметь наружную (исполнение 1) или внутреннюю резьбу (исполнение 2) для соединения с рабочей нагрузкой. Присоединительная резьба для подвода сжатого воздуха — метрическая (например, М5, G1/8) или трубная коническая (Rc, К), в зависимости от заказанного варианта. Компактные размеры позволяют легко интегрировать данный пневмоцилиндр в ограниченные пространства промышленных агрегатов.

Примеры заказа

Модель ****-040х50 — пневмоцилиндр с диаметром поршня 40 мм и ходом 50 мм.

Модель ****-040х200 — пневмоцилиндр с диаметром поршня 40 мм и ходом 200 мм.

Модель ****-040х400 — пневмоцилиндр с максимальным ходом поршня 400 мм.

Адаптация к российским условиям

Пневмоцилиндр ****-040хS изначально создавался с учетом требований российского производства. Его работа стабильна в широком диапазоне температур — от морозной зимы на объекте в Сибири до жаркого цеха. Конструкция и материалы совместимы с колебаниями качества сжатого воздуха, характерными для многих отечественных сетей. Устройство готово к длительной эксплуатации в условиях реального российского машиностроения, металлообработки и ЖКХ, где надежность важнее всего.

Работа в экстремальных условиях

Пневмоцилиндр ****-040хS способен работать в условиях, близких к экстремальным. Конструкция и материалы позволяют сохранять работоспособность при температурах до -40°C (при использовании соответствующей смазки и осушенного воздуха). Совместимость с отечественными рабочими жидкостями не требуется, так как среда — воздух, но устройство устойчиво к кратковременному попаданию аэрозолей масел, соответствующих ГОСТ.

Простая модульная конструкция пневмоцилиндра по ГОСТ позволяет проводить базовую диагностику и даже замену уплотнений в полевых условиях, минимизируя время простоя оборудования. Для этого достаточно стандартного набора монтажных инструментов и ремкомплекта. Такая ремонтопригодность особенно ценна на удаленных объектах, в полевых мастерских или в условиях непрерывного цикла производства.

Возможность работы на Марсе или Луне

Теоретически, пневмоцилиндр ****-040хS мог бы функционировать на Марсе или Луне, но с существенными оговорками. На Марсе при низком атмосферном давлении потребовалась бы полностью замкнутая система с рабочим газом (например, азотом), а на Луне — абсолютный вакуум в кожухе. Температурный диапазон устройства перекрывает марсианские -70°C лишь частично, потребуя специальных материалов. Однако его запас прочности, герметичность и принцип работы делают его прообразом надежного привода для будущих автоматизированных станций, где простота и безотказность критически важны.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая пневмоцилиндр ГОСТ 15608-81, вы инвестируете в надежность и стабильность вашего производства. Мы предлагаем возможность купить оригинальное оборудование бренда Гидромаш с гарантией производителя 12 месяцев. Наша компания обеспечивает конкурентную цену и возможность быстрой отгрузки пневмоцилиндров со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Закажите пневмоцилиндр ****-040хS с доставкой в любой город России и стран СНГ: менеджеры оперативно оформят заказ и проконсультируют по техническим вопросам.
