| Диаметр, Ду | 10 |
| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Размеры, см | Цена | |
|---|---|---|---|---|---|---|---|
 |
Плита ВЕ10-114756.00 | 100 л/мин. | 10 | 32 | 0,85 | 10,2х11,5х3,5 | 4500 руб. |
 |
Плита к ВЕ10 (трубный монтаж), выход вбок, К1/2 | - | 10 | - | - | - | 3300 руб. |
 |
Плита к ВЕ10 (трубный монтаж), выход вниз, К3/8 | - | 10 | - | - | - | 3300 руб. |
|
Плита к ВЕ10 (трубный монтаж), выход вниз, К1/2 | - | 10 | - | - | - | 3300 руб. |
 |
Плита ВЕ10 на 4 гидрораспределителя, выходы вбок | - | 10 | - | - | - | 16500 руб. |
 |
Плита монтажная Ду 10 для ВЕ10 на 5 гидрораспределителей | - | 10 | - | - | - | 14500 руб. |

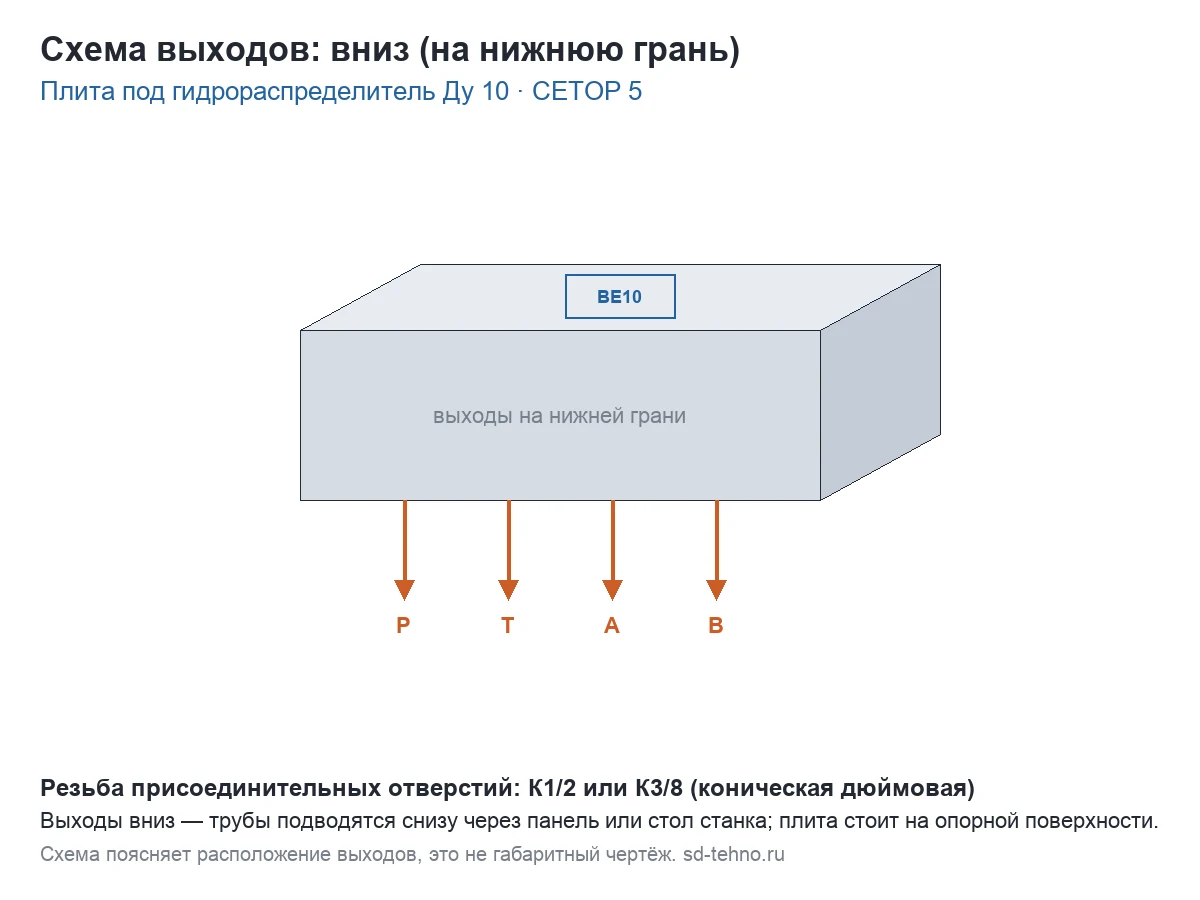

Плита к ВЕ10 (трубный монтаж), выход вниз, К1/2 — монтажная (присоединительная) плита для гидрораспределителей ВЕ10 с условным проходом 10 мм. На верхней грани — присоединительная плоскость ISO 4401-05 (CETOP 5): каналы P, T, A, B и резьбовые отверстия 4 × M6 под крепёж распределителя. Каналы выведены на нижнюю грань плиты (резьба К1/2), к резьбовым отверстиям подключаются трубопроводы.
| Условный проход | 10 мм |
| Присоединительная плоскость | ISO 4401-05 (CETOP 5) |
| Каналы P, T, A, B | Ø до 11,2 мм |
| Крепёж распределителя | 4 × M6 |
| Расположение выходов | вниз |
| Резьба выходов | К1/2 |
| Подходит для | гидрораспределителей ВЕ10, 1РЕ10, ПЕ10 и других с присоединительной плоскостью ISO 4401-05 (CETOP 5) |
Плита с выходами вбок удобна при открытом монтаже: трубы подводятся сбоку, распределитель снимается без разборки магистралей. Плита с выходами вниз ставится на панель или стол станка, трубы подходят снизу — так экономится место и аккуратнее выглядит монтаж.
Распределители под эту плиту — в разделе Гидрораспределители ВЕ10, 1РЕ 10, ПЕ 10.
Подберём плиту под ваш распределитель и схему подключения, подскажем исполнение и резьбу. Оставьте заявку через форму заказа или свяжитесь с нами в разделе Контакты.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Плита к ВЕ10 (трубный монтаж), выход вниз, К1/2»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
