| Диаметр, Ду | 12 |
| Давление, Мпа | 0,63 |
| Вес, кг | 1,1 |

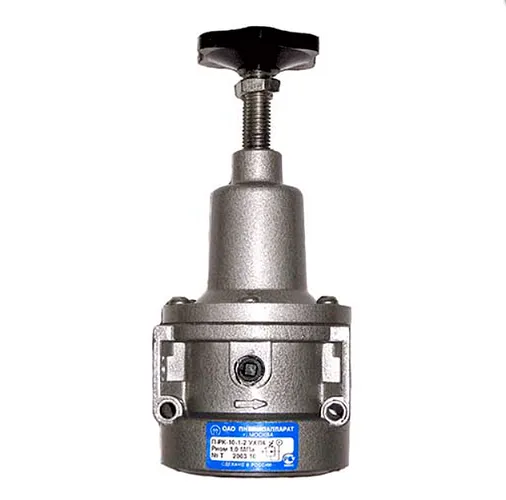

Редукционный пневмоклапан модели П-КРМ 122-12 УХЛ4 от бренда Гидромаш — это промышленный регулятор давления сжатого воздуха с ручной настройкой выходного давления. Он предназначен для понижения и точного поддержания требуемого уровня давления в пневмосистемах станков, линий и приводов с условным проходом 12 мм. Компактное исполнение для панельного монтажа обеспечивает удобную интеграцию в оборудование. Это надёжный узел, гарантирующий стабильные параметры воздуха для инструментов и исполнительных устройств.
Редукционный пневмоклапан П-КРМ 122-12 УХЛ4 является ключевым элементом управления пневматических систем. Его основная задача — преобразование исходного высокого давления воздуха от компрессорной станции (до 1.0 МПа) в стабильное, но более низкое давление, необходимое для работы пневмоцилиндров, пневмоинструмента, управляющих клапанов и другого промышленного оборудования. Использование качественного редукционного пневмоклапана напрямую влияет на надёжность, повторяемость и срок службы всей пневмосистемы.
Отличительная особенность данной модели — исполнение для панельного монтажа. Это позволяет надёжно зафиксировать пневмоклапан на щите управления, распределительном коллекторе или несущей плите станка, минимизируя нагрузки на трубные соединения. Устройство поставляется без встроенного контрольного манометра, что делает его оптимальным выбором для систем, где индикация давления реализована отдельно или не требуется.
Ключевым преимуществом редукционного пневмоклапана П-КРМ 122-12 является его конструкция, разработанная для эксплуатации в климатических условиях УХЛ4. Он обеспечивает плавную ручную настройку выходного давления в широком диапазоне от 0.05 до 0.9 МПа. Это позволяет использовать один и тот же пневмоклапан для разных технологических операций, требующих различного давления. Таким образом, редукционный пневмоклапан повышает универсальность и гибкость вашего пневмооборудования.
Редукционный пневмоклапан — это, образно говоря, «приручитель бешеного ветра». Он берёт необузданный поток сжатого воздуха от компрессора и превращает его в послушный, контролируемый ветерок, ровно настолько сильный, сколько нужно пневмомолотку или клеевому пистолету для качественной работы.
| Параметр | Значение для П-КРМ 122-12 |
|---|---|
| Условный проход (Ду) | 12 мм |
| Номинальное давление (входное), Рном | 1.0 МПа (10 кгс/см²) |
| Диапазон настройки выходного давления | От 0.05 до 0.9 МПа (от 0.5 до 9 кгс/см²) |
| Номинальный расход воздуха при Рвых = 0.4 МПа | 0.8 м³/мин |
| Тип настройки | Ручная |
| Тип монтажа | Панельный |
| Присоединительная резьба | К3/8" (конусная трубная) |
| Масса (приблизительно) | ~1,1 кг |
| Рабочая среда | Сжатый воздух, очистка не грубее 10 класса (по ГОСТ 17433-80) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |

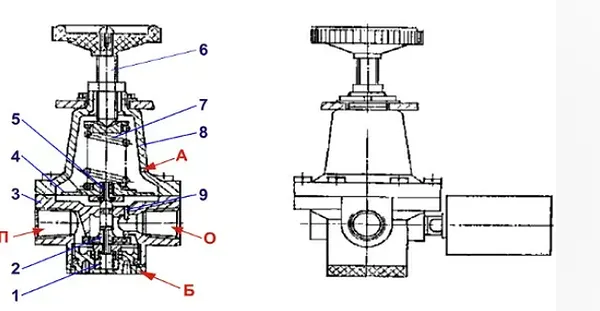

Редукционный пневмоклапан работает по принципу силового равновесия, создаваемого между усилием пружины настройки и давлением в выходной магистрали. Основными чувствительными элементами являются мембрана и подпружиненный клапан. Когда выходное давление падает ниже заданного уровня, давление на мембрану со стороны выходной линии снижается. Пружина настройки через толкатель приоткрывает клапан, увеличивая поток воздуха из входной линии в выходную, тем самым восстанавливая давление. Процесс повторяется постоянно, обеспечивая стабильный выходной параметр даже при колебаниях входного давления или потребления воздуха системой.
При превышении давления на выходе выше заданного значения, мембрана прогибается в противоположную сторону, клапан под действием своей пружины и давления в линии смещается, уменьшая проходное сечение. В самых критических случаях, если в линии резко возрастает давление, срабатывает предохранительный или разгрузочный механизм (в некоторых схемах). Чем точнее и стабильнее работает эта система, тем более предсказуемой и безотказной будет работа всего пневмопривода, что является основной функцией редукционного пневмоклапана.
Для настройки редукционного пневмоклапана П-КРМ 122-12 используется регулировочный винт, воздействующий на нажимную пружину. Поворот винта по часовой стрелке увеличивает сжатие пружины и, соответственно, задаваемое выходное давление. Это простая и надёжная схема. Важно учитывать, что точность поддержания давления зависит от качества самой мембраны, клапана и чистоте рабочей среды. Использование загрязнённого воздуха ускоряет износ этих ключевых компонентов.
Самая распространённая ошибка при установке редукционного пневмоклапана — монтировать его непосредственно у выхода компрессора, куда поступает самый грязный и влажный воздух. Это резко сокращает ресурс устройства. Обязательно ставьте пневмоклапан после фильтра-влагоотделителя и маслораспылителя. А перед ним для надёжной защиты можно установить дополнительный фильтр тонкой очистки.
Редукционный пневмоклапан П-КРМ 122-12 УХЛ4 предназначен для работы в диапазоне температур окружающей среды от +5°C до +45°C. Температура рабочего воздуха (среды) не должна выходить за эти пределы. Работа при более низких температурах может привести к замерзанию конденсата и заклиниванию подвижных частей, а при более высоких — к ускоренному старению уплотнительных материалов и потере эластичности мембраны.
Качество воздуха прямо влияет на срок службы редукционного пневмоклапана. Воздух, очищенный в соответствии с 10 классом по ГОСТ 17433-80, содержит мало абразивных частиц, которые вызывают износ седла клапана и штока. Присутствие масляного аэрозоля в допустимых количествах может даже положительно сказаться на ресурсе уплотнений. Срок службы устройства при соблюдении требований по температуре, чистоте и давлению может составлять несколько лет. Регулярное профилактическое обслуживание (очистка фильтра, осмотр) значительно его продлевает.
Редукционный пневмоклапан П-КРМ 122-12 востребован в самых разных отраслях промышленности благодаря своей универсальности. В машиностроении и автомобильной промышленности он регулирует подачу воздуха к пневмозажимным патронам, пневмосистемам роботов и конвейеров. В металлообработке и деревообработке он обеспечивает стабильное давление для пневмомолотков, гайковёртов, пневмокраскораспылителей и прочего пневмоинструмента. В текстильной промышленности и пищепроме (через разделители сред) он управляет пневмоприводами клапанов и задвижек. В строительстве и ЖКХ такие клапаны используются в системах управления вентиляцией и автоматических дверях.
Для продления срока службы редукционного пневмоклапана необходим периодический визуальный контроль и обслуживание. Крайне важно обеспечивать чистоту подаваемого воздуха, используя качественные фильтры-влагоотделители перед клапаном. Рекомендуется раз в полгода-год (в зависимости от интенсивности работы) продувать устройство сжатым воздухом в обратном направлении для удаления скопившихся загрязнений. Проверяйте состояние уплотнительных колец на резьбовых соединениях и винте настройки.
Быстрее всего изнашиваются резинотехнические изделия (мембрана, уплотнения клапана) и сам клапан с седлом при работе в условиях загрязнённой среды или перегрузок. Появление неустранимой утечки воздуха с выходной стороны даже при полностью закрытом клапане или невозможность точно выставить требуемое давление — типичные признаки необходимости ремонта или замены этих компонентов.
Для оперативного ремонта редукционного пневмоклапана П-КРМ 122-12 рекомендуется иметь под рукой ремонтный комплект, включающий основные быстроизнашиваемые детали. Обычно в такой комплект входят: мембрана (диафрагма), клапан в сборе (или отдельно клапан и пружина), уплотнительная прокладка под седло, уплотнительные кольца для регулировочного винта и резьбовых соединений. Компания «Гидромаш» как поставщик может обеспечить поставку оригинальных запасных частей и ремкомплектов для данного устройства по отдельному запросу.
На рынке представлены различные аналоги и варианты исполнения редукционных пневмоклапанов, отличающиеся характеристиками и исполнением: 1) модель для трубного монтажа с тем же Ду=12 мм и ручной настройкой, 2) редукционный клапан с пневматической дистанционной настройкой и Ду=40 мм, 3) аналогичные устройства с условным проходом 16 мм и присоединением К1/2", 4) версии с интегрированным манометром для визуального контроля, 5) компактные регуляторы давления с фильтром и маслораспылителем в одном корпусе (тройной блок).
| Элемент кода | Расшифровка |
|---|---|
| П | Пневматический |
| КР | Клапан Редукционный |
| М | Модернизированный (без манометра, для монтажа) |
| 12 | Размерная группа (12, 16, 25, 40) |
| 2 | Версия или исполнение (например, 2 - панельный монтаж) |
| 12 | Условный проход (12 мм) / типоразмер |
| УХЛ4 | Климатическое исполнение и категория размещения |
Внедрение надёжного редукционного пневмоклапана П-КРМ 122-12 напрямую влияет на экономику производства. Стабилизация давления воздуха повышает качество продукции и уменьшает брак. Профилактика перегрузок пневмоинструмента и приводов снижает затраты на их ремонт и замену. Оптимизация расхода воздуха может привести к снижению энергопотребления компрессоров. Всё это снижает простои оборудования и повышает общую окупаемость (ROI) линии, в которой используется этот простой, но эффективный регулятор.
Пневмоклапан выполнен в корпусе, предназначенном для панельного монтажа через отверстия на фланце. Конкретные габаритные размеры (длина, ширина, высота), межцентровые расстояния крепёжных отверстий, а также вылет патрубков уточняются по чертежам производителя. Основное присоединение для трубопроводов — коническая трубная резьба К3/8" (ГОСТ 6211-81) на входном и выходном патрубках. Для герметичного соединения рекомендуется использовать фторопластовую уплотнительную ленту (ФУМ) или анаэробный герметик.
Пневмоклапан редукционный П-КРМ 122-12 УХЛ4 — изделие для панельного монтажа без манометра.
Клапан П-КРМ 122-12 УХЛ4 (Ду=12мм, К3/8") с ручной настройкой — базовая поставка.
Запрос на редукционный пневмоклапан (панельный) с условным проходом 12 мм для промышленной установки.
Редукционный пневмоклапан П-КРМ 122-12 УХЛ4 спроектирован с учётом реалий эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует его работу в широком диапазоне температур, характерном для умеренного и холодного климата. Он рассчитан на совместимость с отечественными системами подготовки воздуха и адаптирован под распространённые типы присоединений (коническая резьба по ГОСТ). Его конструкция проста и ремонтопригодна, что позволяет обслуживать устройство силами местных специалистов, что критически важно для предприятий в удалённых регионах.
За пределами заявленного диапазона температур (+5…+45°C) требуется принятие специальных мер. Для работы при температурах, приближающихся к нулю и ниже, необходимы системы осушения и подогрева воздуха, а также специальные морозостойкие мембранные материалы в конструкции, не поставляемые в базовой комплектации. Устройство обладает достаточным запасом прочности по давлению (номинальное 1.0 МПа). При необходимости диагностики и ремонта в условиях ограниченного доступа к мастерским, ключевые элементы (мембрана, клапан) могут быть заменены в полевых условиях при наличии минимального набора инструментов и ремкомплекта.
Как заказать редукционный пневмоклапан П-КРМ 122-12?
Для заказа редукционного пневмоклапана воспользуйтесь формой обратной связи или позвоните менеджерам. Укажите модель, нужное количество и ваши контактные данные.
Есть ли доставка в мой город?
Мы осуществляем доставку редукционных пневмоклапанов по всей России, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Как отрегулировать выходное давление на клапане?
Выходное давление редукционного пневмоклапана регулируется вращением винта, расположенного в верхней части корпуса. Поворот по часовой стрелке увеличивает давление, против — уменьшает. Рекомендуется подключать контрольный манометр к выходной линии для точной настройки.
Нужен ли манометр для работы пневмоклапана?
Нет, манометр не нужен для функционирования редукционного пневмоклапана. Его механическая система работает независимо от наличия индикации. Однако манометр необходим для оператора, чтобы видеть и контролировать фактическое давление на выходе, которое может отличаться от настроенного без точного измерительного прибора.
Выбирая редукционный пневмоклапан П-КРМ 122-12 у компании «Гидромаш», вы приобретаете оригинальное промышленное оборудование с гарантией производителя 12 месяцев. Мы обеспечиваем профессиональную техническую поддержку и консультации по подбору и применению. Мы организуем оперативную доставку по всей России и в страны СНГ. На всех этапах сотрудничества вы работаете с ответственным поставщиком — брендом: Гидромаш.
