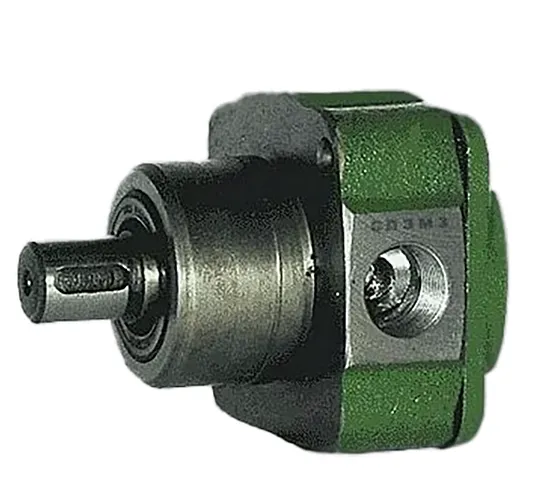

Насос С12-53

Насос С12-53: назначение и основные параметры

Насос С12-53 — пластинчатый насос для смазки на давление 0,25 МПа, для подачи минерального масла в смазочные системы. Паспортные параметры — давление 0,25 МПа, частота вращения 960 об/мин, масса 1,14 кг. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.

Технические характеристики: Насос С12-53

Условное обозначение С12-53

В обозначении С12-53: «С12-5» — пластинчатый насос для смазки, последняя цифра определяет типоразмер по рабочему объёму (6,3 см³).

Подача Насос С12-53 на разных оборотах

Номинальная подача Насос С12-53 — 5,2 л/мин при 960 об/мин. При другой частоте вращения подачу пересчитывают пропорционально оборотам (методом, указанным в паспорте по ГОСТ 14658-86): на минимальных 480 об/мин получится около 2,6 л/мин, на максимальных 1000 об/мин — около 5,4 л/мин. Если вязкость масла ниже расчётной, утечки растут и подача снижается; при большей вязкости — наоборот, но растёт разрежение на входе. Коэффициент подачи по паспорту — не менее 85 %.

Давление и мощность: С12-53

Номинальное давление на выходе — 0,25 МПа (2,5 бар, около 3 кгс/см²). Предельное давление на выходе — 0,32 МПа; давление на входе — 0,09 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 0,02 кВт. Номинальная (потребляемая) мощность по паспорту — не более 0,048 кВт; разница с гидравлической мощностью — потери в насосе (КПД по паспорту ниже единицы).

Привод и двигатель для С12-53

Номинальная частота вращения Насос С12-53 — 960 об/мин, поэтому его соединяют с двигателем на 1000 об/мин (шестиполюсным) напрямую или через передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.

Рабочая жидкость и фильтрация для С12-53

Насос С12-53 рассчитан на минеральные масла вязкостью 17–213 мм²/с при температуре 10–50 °C, окружающая среда 0…+40 °C, тонкость фильтрации 25 мкм. Качество масла нужно периодически контролировать: при изменении вязкости более чем на 20 % масло заменяют, а при влаге и загрязнениях принимают меры к их устранению.

Принцип работы: Насос С12-53

В чугунном корпусе расположен статор с эксцентричным отверстием, в пазу вала — две пластины, которые пружина постоянно прижимает к внутренней поверхности статора. При вращении вала объём одной из камер между линией касания вала со статором и плоскостью движущейся пластины увеличивается и создаётся разрежение (камера всасывания), объём смежной камеры уменьшается (камера нагнетания).

Монтаж С12-53

Всасывающий и сливной трубопроводы погружают в масло так, чтобы не возникали воронки, через которые в систему попадает воздух; конец всасывающей трубы рекомендуется срезать под углом 45°. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.

Возможные неисправности С12-53

Комплект поставки С12-53

В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.

Ошибки при выборе С12-53

Типичная ошибка при выборе — подбирать С12-53 только по названию, не сверив подачу 5,2 л/мин на реальных оборотах привода и номинальное давление 0,25 МПа. Вторая ошибка — настройка предохранительного клапана выше номинального давления: насос выдержит недолго, а двигатель будет перегружен.

Похожие модели рядом с С12-53

Ближайшие по подаче исполнения этого типа:

• Насос С12-52 — подача 3,2 л/мин
• Насос С12-54 — подача 8,2 л/мин
• Насос С12-51 — подача 1,6 л/мин

Вопросы и ответы

Какая подача у С12-53?

Номинальная подача 5,2 л/мин при 960 об/мин.

Какое давление выдерживает С12-53?

Номинальное давление на выходе — 0,25 МПа (2,5 бар). Предохранительный клапан настраивают не выше этого значения.

Какое масло заливать в систему с С12-53?

Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.

Заказ и доставка

Цена Насос С12-53 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Другие пластинчатые насосы этого типа — в разделе Насос С12-4М, С12-5М пластинчатый; общий каталог — гидравлика.
