| Расход | 4,2 л/мин |
| Давление, Мпа | 0,25 |
| Мощность, кВт / обороты | 0,07 / 1500 · АИР 56A4 |
| Вес, кг | 2,8 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Частота, об/мин | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|
 | Насос С12-4М-2 | 0,05 кВт | 1,8 л/мин | 0,25 | 1500 | 1,8 | 15000 руб. |
 | Насос С12-4М-3,2 | 0,06 кВт | 2,9 л/мин | 0,25 | 1500 | 1,8 | 15000 руб. |
 | Насос С12-4М-4 | 0,07 кВт | 4,2 л/мин | 0,25 | 1500 | 2,8 | 15000 руб. |
 | Насос С12-4М-6,3 | 0,12 кВт | 6,6 л/мин | 0,25 | 1500 | 2,8 | 15000 руб. |
 | Насос С12-4М-10 | 0,18 кВт | 8 л/мин | 0,25 | 1500 | 2,8 | 15000 руб. |
 | Насос С12-5М-2 | 0,05 кВт | 2,5 л/мин | 0,25 | 1500 | 1,6 | 15000 руб. |
 | Насос С12-5М-3,2 | 0,06 кВт | 4 л/мин | 0,25 | 1500 | 1,6 | 16000 руб. |
 | Насос С12-5М-4 | 0,07 кВт | 5 л/мин | 0,25 | 1500 | 2,5 | 15000 руб. |
 | Насос С12-5М-6,3 | 0,12 кВт | 8 л/мин | 0,25 | 1500 | 2,5 | 15000 руб. |
 | Насос С12-5М-10 | 0,18 кВт | 8,5 л/мин | 0,25 | 1500 | 2,5 | 15000 руб. |
 | Насос С12-41 | 0,016 | 1,6 л/мин | 0,25 | - | 1,6 | 20000 руб. |
 | Насос С12-42 | 0,032 | 3,2 л/мин | 0,25 | - | 1,6 | 20000 руб. |
 | Насос С12-43 | 0,048 | 5,2 л/мин | 0,25 | - | 1,6 | 20000 руб. |
 | Насос С12-44 | 0,075 | 8,2 л/мин | 0,25 | - | 2,5 | 20000 руб. |
 | Насос С12-51 | 0,016 | 1,6 л/мин | 0,25 | - | 1,14 | 20000 руб. |
 | Насос С12-52 | 0,032 | 3,2 л/мин | 0,25 | - | 1,14 | 20000 руб. |
 | Насос С12-53 | 0,048 | 5,2 л/мин | 0,25 | - | 1,14 | 20000 руб. |
 | Насос С12-54 | 0,075 | 8,2 л/мин | 0,25 | - | 2,28 | 25000 руб. |

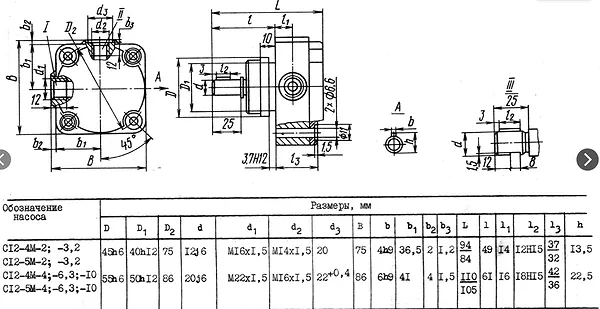

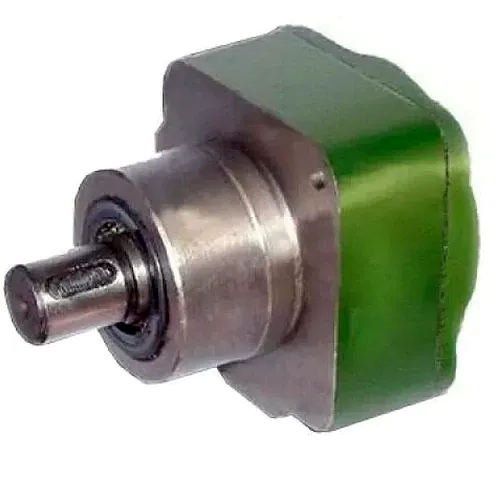

Насос С12-4М-4 — пластинчатый насос на давление 0,25 МПа для общемашиностроительных гидроприводов и смазочных систем; насос с реверсируемым направлением вращения вала и постоянным направлением потока. Паспортная подача — 4,2 л/мин при 1500 об/мин, номинальная мощность — 0,07 кВт. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | С12-4М-4 |
| Рабочий объём, см³ | 4 |
| Номинальная подача, л/мин | 4,2 |
| Номинальное давление на выходе, МПа | 0,25 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 2000 / 480 |
| Номинальная мощность, кВт | 0,07 (не более) |
| Масса, кг | 2,8 |
| Климатическое исполнение | УХЛ4 (по заказу О — для тропического климата) |
В обозначении С12-4М-4: «С12» — пластинчатый насос на давление 0,25 МПа, цифра 4 означает реверсивный насос, 5 — нереверсивный, «М» — модернизированное исполнение, последнее число — рабочий объём в см³ (4).
Номинальная подача Насос С12-4М-4 — 4,2 л/мин при 1500 об/мин. При другой частоте вращения подачу пересчитывают пропорционально оборотам (методом, указанным в паспорте по ГОСТ 14658-86): на минимальных 480 об/мин получится около 1,3 л/мин, на максимальных 2000 об/мин — около 5,6 л/мин. При работе на масле другой вязкости подача отличается от номинальной, так как меняются внутренние утечки.
Номинальное давление на выходе — 0,25 МПа (2,5 бар, около 3 кгс/см²). Максимальное давление на выходе по паспорту — 0,40 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 0,02 кВт. Номинальная (потребляемая) мощность по паспорту — не более 0,07 кВт; разница с гидравлической мощностью — потери в насосе (КПД по паспорту ниже единицы).
Номинальная частота вращения Насос С12-4М-4 — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 56A4 (0,12 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос С12-4М-4 рассчитан на чистые минеральные масла вязкостью 17–213 мм²/с при температуре 10–50 °C; класс чистоты не грубее 12, тонкость фильтрации 25 мкм. Качество масла нужно периодически контролировать: при изменении вязкости более чем на 20 % масло заменяют, а при влаге и загрязнениях принимают меры к их устранению.
В чугунном корпусе расположен статор с эксцентричным отверстием, в пазу вала — две пластины, которые пружина постоянно прижимает к внутренней поверхности статора. При вращении вала объём одной из камер между линией касания вала со статором и плоскостью движущейся пластины увеличивается и создаётся разрежение (камера всасывания), объём смежной камеры уменьшается (камера нагнетания). У реверсивных насосов С12-4М введено гидравлическое торможение статора, уменьшающее износ крышки при повороте статора; допустимое число реверсов — до 4 в минуту.
Всасывающий и сливной трубопроводы погружают в масло так, чтобы не возникали воронки, через которые в систему попадает воздух; конец всасывающей трубы рекомендуется срезать под углом 45°. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать С12-4М-4 только по названию, не сверив подачу 4,2 л/мин на реальных оборотах привода и номинальное давление 0,25 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 4,2 л/мин при 1500 об/мин.
Номинальное давление на выходе — 0,25 МПа (2,5 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 56A4 (0,12 кВт, 1500 об/мин).
Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Цена Насос С12-4М-4 указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Другие пластинчатые насосы этого типа — в разделе Насос С12-4М, С12-5М пластинчатый; общий каталог — гидравлика.
