| Расход | 5,8 |
| Давление, Мпа | 6,3 |
| Вес, кг | 19 |

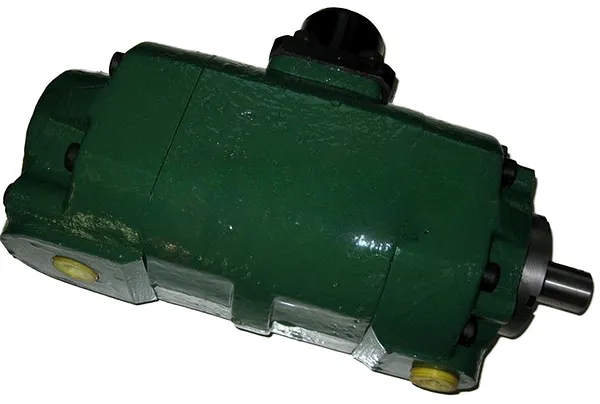

💧 Насос пластинчатый НПл 5-8/6,3 – ключевой компонент гидравлических систем, обеспечивающий стабильную подачу рабочей жидкости в промышленном оборудовании. Изготовлен в строгом соответствии с техническими условиями ТУ 2.053.1899-88.
⚙️ Двухпоточные пластинчатые насосы серии НПл разработаны для бесперебойной подачи рабочей жидкости с фиксированным объемом в гидросистемы металлорежущих станков, прессов и специализированной техники. Насос пластинчатый НПл 5-8/6,3 объединяет два независимых однопоточных агрегата в едином корпусе, что обеспечивает компактность и высокую производительность.
🔧 Конструктивная особенность двухпоточного насоса НПл заключается в совмещенном всасывающем отверстии и раздельных нагнетательных линиях. Принцип работы базируется на вращении ротора с пластинами, создающими камеру переменного объема. Технические параметры каждого контура соответствуют аналогичным однопоточным моделям, а суммарная мощность рассчитывается как арифметическая сумма показателей отдельных секций.
Ранее выпускаемые модификации НПл 5-8/6,3 имели обозначения ..Г12-2..М и ..БГ12-2..М (например: 8Г12-24АМ, 5Г12-31М для 6,3 МПа; 5БГ12-24АМ для 12,5 МПа).
💧 Насосы пластинчатые НПл 5-8/6,3 эксплуатируются на гидравлических маслах ИГП-38 или ВНИИ НП-403 с такими параметрами:
- температурный диапазон от -10°C до +60°C;
- кинематическая вязкость 20-400 мм²/с (для 6,3 МПа);
- фильтрация рабочей среды до 25 мкм.
📏 Режимы вращения вала насоса НПл 5-8/6,3:
– 960 об/мин при номинальном давлении 6,3 МПа;
– 1500 об/мин для моделей на 16 МПа.
Стандартное исполнение – правое вращение (по часовой стрелке со стороны привода), по спецзаказу доступны левые модификации.
⚙️ Изделие сертифицировано по ТУ 2.053.1899-88 и соответствует требованиям российских промышленных стандартов.
🔧 Расшифровка маркировки НПл:
НПл х-х/х (Л) УХЛ4, где:
- НПл – насос пластинчатый;
- первые цифры – объемы секций в см³;
- цифра после дроби – давление в МПа;
- «Л» – левое вращение;
- УХЛ4 – климатическое исполнение.
📦 Масса насоса пластинчатого НПл 5-8/6,3 составляет 19 кг. Габаритные размеры соответствуют чертежу ГАБАРИТ 1+1 (приведен ниже). Код ТН ВЭД: 8413 50 000 0. Изделие изготавливается в соответствии с ТУ 2.053.1899-88.
💧 «Насос пластинчатый НПл 5-8/6,3 – эталон надежности в гидравлических системах металлургического оборудования, проверенный 10-летней эксплуатацией на предприятиях РФ»
|
Основные параметры НПл 5-8/6,3 |
Описание модели |
|
|
⚙️ Насос пластинчатый НПл 5-8/6,3 функционирует за счет вращения ротора с радиальными пластинами, которые под действием центробежной силы прижимаются к статору. При вращении образуются камеры переменного объема: на всасывании – увеличение объема, на нагнетании – уменьшение. Температурный режим эксплуатации: от -10°C до +60°C. Выход за указанные пределы снижает ресурс уплотнений и увеличивает износ трущихся пар.
🔧 Средний срок службы насоса пластинчатого НПл 5-8/6,3 при соблюдении регламента ТО составляет 8000 часов. Критические факторы: чистота рабочей жидкости (фильтрация 25 мкм), стабильность температурного режима и отсутствие гидроударов. Рекомендуется ежемесячный контроль уровня загрязненности масла.
🏭 Насос НПл 5-8/6,3 широко используется в: гидросистемах токарных и фрезерных станков, пресс-автоматах, литьевых машинах, подъемно-транспортном оборудовании. Основные отрасли: металлургия, машиностроение, производство полимеров. Совместим с гидрораспределителями серий РП, РН и насосными станциями типа НС.
🔍 Ближайшие аналоги НПл 5-8/6,3: V30D-1-11/11-CR (Eaton), T7B-011-1R01 (Parker), Г12-24АМ (устаревшая модель). Отличительное преимущество ГИДРОМАШ: ниже стоимость при сохранении ресурса работы и адаптация к российским условиям эксплуатации.
🔧 Ремкомплект для НПл 5-8/6,3 включает: комплект пластин (арт. РК-НПл5), уплотнительные кольца (арт. УК-6,3), подшипники (арт. ПШ-105). Быстроизнашиваемые детали: пластины ротора, статорные кольца, уплотнения вала. Рекомендуемый интервал замены: пластины – через 2500 часов, уплотнения – через 4000 часов.
| Обозначение | Расшифровка |
|---|---|
НПл |
Насос пластинчатый |
5-8 |
Рабочий объем секций, см³ |
/6,3 |
Номинальное давление, МПа |
Л |
Левое вращение (отсутствует – правое) |
|
ГАБАРИТ 1+1 |
|||||
|
Модель |
Производительность, л/мин |
Вес, кг |
|||
|
НПл 5-5/6,3 |
5,8-5,8 |
19,0 |
|||
📏 Чертеж габаритных размеров НПл 5-8/6,3:
 |
📦 Типовые заказы на НПл 5-8/6,3: 4 шт. для завода в Екатеринбурге (гидросистемы прессов), 2 шт. для предприятия в Краснодаре (линия литья под давлением), 6 шт. для ремонтной базы в Новосибирске. Минимальная партия – 1 шт., срок отгрузки со склада в Санкт-Петербурге – 24 часа.
Какой срок службы у НПл 5-8/6,3 при работе в условиях Крайнего Севера?
При соблюдении температурного режима (-10°C минимум) и использовании зимних масел ресурс сохраняется на уровне 8000 часов. Рекомендуем утепление гидробака и предпусковой подогрев масла.
Можно ли использовать насос НПл 5-8/6,3 для воды?
Нет, модель рассчитана только на минеральные масла (ИГП-38, ВНИИ НП-403). Для водных сред требуются специальные коррозионностойкие исполнения.
Какие аналоги доступны при отсутствии НПл 5-8/6,3 на складе?
Предлагаем временные решения: НПл 6-6/6,3 или комбинированную установку из двух односекционных насосов НП 5/6,3. Точные аналоги уточняйте у инженеров ГИДРОМАШ.
Требуется ли специальное обслуживание для двухпоточного насоса?
Регламент ТО идентичен односекционным моделям. Ключевое отличие – раздельная диагностика каждой секции при вибрационном контроле.
Какие документы предоставляются при покупке?
Паспорт изделия, сертификат соответствия ТУ 2.053.1899-88, инструкция по монтажу, гарантийный талон (24 месяца). Для СНГ – пакет экспортной документации.
Есть ли скидки на оптовые заказы НПл 5-8/6,3?
Система скидок: от 5% при заказе от 10 шт., от 12% – от 25 шт. Действует программа trade-in для замены устаревших моделей Г12-2.
✅ Насос пластинчатый НПл 5-8/6,3 от производителя ГИДРОМАШ – это 30-летний опыт, собственное производство в РФ и складские запасы в Москве, Санкт-Петербурге, Екатеринбурге. Доставка по России (Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ (Казахстан, Беларусь, Армения) в течение 3-7 дней. Гарантия 24 месяца, техническая поддержка 24/7. Оформите заказ сегодня – получите бесплатную консультацию инженера!
