| Давление, Мпа | 6,3 |
⚙️ Насос пластинчатый НПл 12,5-12,5/6,3 с рабочим давлением 6,3 МПа представляет собой двухпоточное гидравлическое оборудование, предназначенное для стабильной перекачки минеральных масел в гидросистемах. Эта модель отличается симметричной конструкцией с равными рабочими объемами по обоим каналам, обеспечивая сбалансированную подачу жидкости без пульсаций.
Расшифровка условного обозначения НПл 12,5-12,5/6,3 при заказе:
✅ Основное преимущество насоса пластинчатого НПл 12,5-12,5/6,3 заключается в высокой энергоэффективности при минимальном уровне шума. Конструкция с двумя независимыми потоками позволяет использовать агрегат в системах с раздельным гидравлическим приводом, исключая необходимость установки дополнительного оборудования. Насос пластинчатый НПл 12,5-12,5/6,3 активно применяется в металлургическом оборудовании, прессах и станках с ЧПУ.
🛡️ Модель НПл 12,5-12,5/6,3 гарантирует стабильную работу даже при резких перепадах нагрузки благодаря усиленному корпусу из чугуна СЧ20. Специальный профиль ротора и пластин обеспечивает плавное нагнетание без кавитации, что значительно увеличивает ресурс эксплуатации. Насос пластинчатый НПл 12,5-12,5/6,3 соответствует требованиям ГОСТ 14156-86 и идеально вписывается в модульные гидросистемы.
❗ Допустимая тонкость фильтрации рабочей жидкости – не менее 25 мкм. В диапазоне температур от -10°С до +60°С рекомендуемая кинематическая вязкость масла составляет 20-400 мм2/с при давлении 6,3 МПа.
⚖️ Масса насоса пластинчатого НПл 12,5-12,5/6,3 составляет 19 кг. Габаритные размеры: 285×220×180 мм (Д×Ш×В). Присоединительные размеры фланца – по ГОСТ 12815-80. Код ТН ВЭД: 8413.50.000.0. Изделие изготавливается в строгом соответствии с ГОСТ 14156-86 и техническими условиями ТУ 38.105.143-87.
|
Гидронасос |
давление на выходе, МПа |
подача, л/мин |
рабочий объем, см3 |
частота вращения, об/мин |
Масса, кг |
|
НПл 12,5-12,5/6,3 |
6,3 |
9,7-9,7 |
12,5-12,5 |
960 |
19 |
🔄 Насос пластинчатый НПл 12,5-12,5/6,3 функционирует по принципу вытеснения: при вращении ротора пластины, расположенные в пазах, под действием центробежной силы прижимаются к статору, создавая замкнутые камеры. В зоне всасывания объем камер увеличивается, обеспечивая забор жидкости, а в нагнетательной зоне – уменьшается, создавая давление до 6,3 МПа.
🌡️ Температурный режим эксплуатации НПл 12,5-12,5/6,3: от -10°С до +60°С. При превышении +60°С требуется установка теплообменника. Минимальная температура пуска – -20°С (с предварительным подогревом масла до +10°С). Насос пластинчатый НПл 12,5-12,5/6,3 сохраняет работоспособность при кратковременных перегрузках до 120% от номинала.
⏳ Средний срок службы насоса пластинчатого НПл 12,5-12,5/6,3 составляет 8000 часов при соблюдении регламента техобслуживания. Агрегат устанавливается в следующем оборудовании:
🔍 Альтернативные модели для замены НПл 12,5-12,5/6,3:
🔧 Для обслуживания насоса пластинчатого НПл 12,5-12,5/6,3 рекомендуется использовать фирменный ремкомплект ГИДРОМАШ, включающий:
| Обозначение | Расшифровка |
|---|---|
| НПл | Насос Пластинчатый |
| 12,5 | Рабочий объем 1-го потока, см³ |
| 12,5 | Рабочий объем 2-го потока, см³ |
| 6,3 | Номинальное давление, МПа |
 |
 |

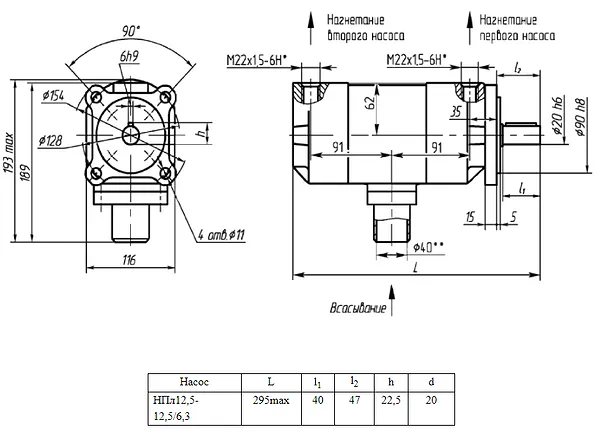

📏 На изображениях представлены чертежи с габаритными размерами (л.1) и схема присоединительных фланцев (л.2) для насоса пластинчатого НПл 12,5-12,5/6,3. Все размеры соответствуют ГОСТ 12815-80. Для нестандартных подключений доступны переходные плиты.
❓ Можно ли использовать НПл 12,5-12,5/6,3 для перекачки воды?
Нет, насос пластинчатый НПл 12,5-12,5/6,3 предназначен исключительно для минеральных масел. Для водных сред требуются специальные модификации с коррозионностойкими материалами.
❓ Как часто менять масло в системе с НПл 12,5-12,5/6,3?
Рекомендуемый интервал замены – каждые 1000 часов работы. При запыленных условиях эксплуатации частоту обслуживания увеличивают в 1,5 раза.
❓ Есть ли у НПл 12,5-12,5/6,3 резьбовые присоединения?
Модель комплектуется фланцевыми соединениями по ГОСТ 12815-80. Резьбовые варианты (G1", BSP) доступны под заказ как опция.
❓ Совместим ли насос с маслами ISO VG 46?
Да, насос пластинчатый НПл 12,5-12,5/6,3 оптимизирован для работы с маслами вязкостью 20-400 мм²/с, что включает класс ISO VG 32, VG 46, VG 68.
❓ Требуется ли специальное оборудование для установки?
Монтаж НПл 12,5-12,5/6,3 выполняется стандартным инструментом. В комплекте поставки – чертежи подключения и инструкция по монтажу от ГИДРОМАШ.
❓ Предусмотрена ли защита от сухого хода?
В базовой комплектации защиты нет. Для предотвращения повреждений при запуске без жидкости рекомендуем установить датчик уровня в гидробак.
🚚 Насос пластинчатый НПл 12,5-12,5/6,3 от завода-производителя ГИДРОМАШ – это гарантия качества по заводским ценам без посредников. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ (Казахстан, Беларусь, Армения, Кыргызстан). Все оборудование проходит 100% испытания на стендах, комплектуется паспортом с печатью ОТК и имеет гарантию 12 месяцев. Закажите НПл 12,5-12,5/6,3 сегодня – получите бесплатную консультацию инженера и схему подключения в КП!
Расшифровка построена по структуре обозначения серии. Если нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
