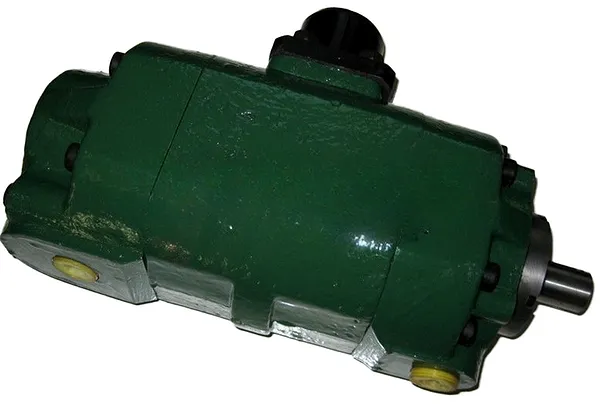

Насос пластинчатый НПл 5-32/6,3 — высокоточный агрегат для промышленных гидросистем

Описание и назначение

Насос пластинчатый НПл 5-32/6,3 представляет собой двухпоточное устройство, объединяющее два однопоточных агрегата в едином корпусе. Модель предназначена для стабильной подачи рабочей жидкости в гидравлические системы металлорежущих станков, прессов и специализированного оборудования. Конструкция обеспечивает нерегулируемый поток жидкости с высокой точностью дозирования.

Особенность насоса пластинчатого НПл 5-32/6,3 — наличие общего всасывающего патрубка и раздельных нагнетательных линий. Каждый поток функционирует автономно, что позволяет подключать к системе два независимых гидравлических контура. Технические параметры совпадают с характеристиками однопоточных аналогов, а суммарная мощность равна арифметической сумме мощностей обоих насосов.

Вес, габариты и сертификация

Масса агрегата составляет 19 кг. Габаритные размеры соответствуют исполнению 1+1 по ГОСТ 2.053.1899-88. Код ТН ВЭД — 8413.50.000. Устройство сертифицировано для эксплуатации в промышленных условиях при соблюдении требований технических условий.

Эксплуатационные особенности

Насос пластинчатый НПл 5-32/6,3 работает на минеральных маслах ИГП-38 или ВНИИ НП-403 с кинематической вязкостью 20–400 мм²/с. Диапазон рабочих температур: от -10°C до +60°C. Обязательное условие — фильтрация жидкости с тонкостью не менее 25 мкм для предотвращения износа рабочих узлов.

Технические характеристики

Принцип работы и срок службы

Вращение вала создает центробежную силу, выдвигающую пластины к стенкам корпуса. При вращении образуются камеры переменного объема, обеспечивающие всасывание и нагнетание жидкости. Срок службы насоса пластинчатого НПл 5-32/6,3 превышает 8000 часов при соблюдении режима эксплуатации и регулярной замене фильтров.

Сфера применения

Агрегат активно используется в станкостроении (токарные, фрезерные комплексы), прессовом оборудовании, литьевых машинах и системах смазки промышленных установок. Насос пластинчатый НПл 5-32/6,3 идеален для гидравлических систем с требованием к стабильности потока и низкому уровню пульсаций.

Аналоги и совместимость

Совместим с моделями 5Г12-31М (старое обозначение) и аналогами от компаний «Хидросила», «Гидропривод». Отличается увеличенным ресурсом за счет усиленных уплотнений и оптимизированной геометрии рабочей камеры.

Ремкомплект и обслуживание

В комплект быстрозаменяемых деталей входят: пластины ротора, уплотнительные кольца, распределительные пластины. Рекомендуемый интервал ТО — каждые 2000 часов работы. Полный ремонтный комплект сохраняет геометрию рабочих поверхностей и восстанавливает исходные характеристики насоса пластинчатого НПл 5-32/6,3.

Расшифровка маркировки

Условное обозначение НПл 5-32/6,3 расшифровывается так:

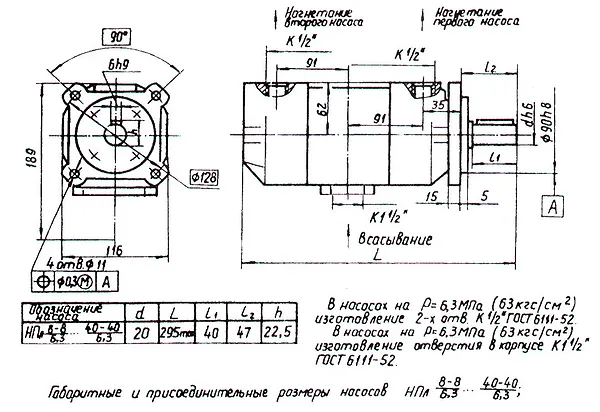

Габаритные размеры

Габарит 1+1 обеспечивает компактную установку в ограниченном пространстве. Точная схема присоединительных размеров:

Примеры заказов

Часто клиенты приобретают насос пластинчатый НПл 5-32/6,3 партиями: 4 шт. для замены на станках 1512Ф3, 2 шт. для модернизации пресс-линии, 6 шт. в ремонтный фонд. Минимальный заказ — 1 единица. Стандартный срок отгрузки — 24 часа после подтверждения оплаты.

Часто задаваемые вопросы

Можно ли использовать насос при температуре +70°C?
Работа за пределами диапазона -10…+60°C снижает ресурс. Для высокотемпературных условий рекомендуем модификацию с термостойкими уплотнениями.

Какова погрешность подачи НПл 5-32/6,3?
Допустимое отклонение — ±3% от номинального значения 5,8 л/мин при соблюдении вязкости масла 20–400 мм²/с.

Подходит ли насос для пищевого оборудования?
Нет, модель рассчитана на технические масла. Для пищепрома используем специальные комплектации с сертификатом ГОСТ Р 52249-2004.

Есть ли в наличии ремкомплект?
Да, запчасти в наличии на складе в Санкт-Петербурге. Состав: пластины (арт. ПЛ-05), уплотнения (УП-32), распределительные диски (РД-63).

Как проверить вращение вала при монтаже?
Смотрите на вал со стороны привода: правое вращение — по часовой стрелке. Для левого вращения укажите пометку «Л» в заказе.

Можно ли менять масло на гидравлическую жидкость?
Допустимо при условии совместимости с резиновыми уплотнениями. Рекомендуем консультацию с инженером перед заменой.

Почему выбирают ГИДРОМАШ

Производитель насоса пластинчатого НПл 5-32/6,3 — ООО «ГИДРОМАШ» гарантирует 24-месячный срок эксплуатации и доставку по РФ и СНГ. Отправляем заказы в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ в течение 72 часов. Все агрегаты проходят тестирование на стенде перед отгрузкой.
