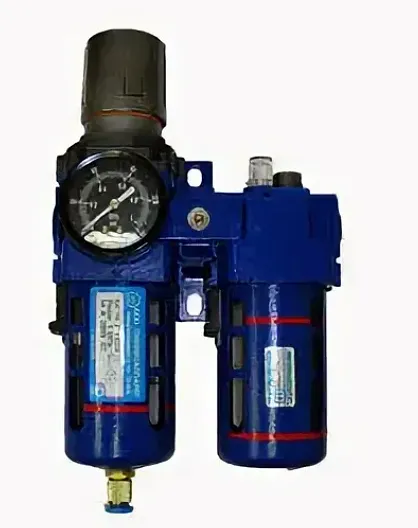

Блок кондиционирования БК-6-2

Блок кондиционирования БК-6-2 — это компактный унифицированный узел для комплексной подготовки сжатого воздуха, объединяющий фильтрацию, регулировку давления и смазку. Устройство обеспечивает стабильную и долговечную работу пневмоприводов промышленного оборудования, защищая их от влаги, загрязнений и износа.

Описание и назначение

Блок кондиционирования БК-6-2 представляет собой законченный функциональный модуль, предназначенный для установки в пневматические магистрали станков, автоматических линий и другого промышленного оборудования. Его основная задача — преобразование нестабильного и загрязнённого сжатого воздуха от компрессора в чистый, осушенный, смазанный поток с заданным давлением, готовый для подачи на пневмоцилиндры, приводы и инструменты.

Блок кондиционирования БК-6-2 выгодно отличается от отдельных компонентов (фильтра, редуктора, лубрикатора) своей интеграцией в единый компактный корпус. Это упрощает монтаж, экономит место в шкафу управления или на станке и повышает надёжность всей пневмосистемы за счёт минимизации соединений. Ключевые особенности блока кондиционирования БК-6-2 включают диапазон рабочего давления от 0,1 до 1,0 МПа, условный проход 6 мм и возможность настройки давления в диапазоне 0,05–0,85 МПа.

Применение блока кондиционирования БК-6-2 напрямую влияет на увеличение ресурса дорогостоящих пневматических компонентов. Удаление влаги и твёрдых частиц предотвращает коррозию и заклинивание, а дозированная смазка снижает трение в подвижных парах клапанов и цилиндров. Таким образом, купить блок кондиционирования БК-6-2 — это инвестиция в снижение эксплуатационных расходов и простоев оборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Простой принцип для сложной работы

Работа блока кондиционирования БК-6-2 напоминает работу опытного бармена: он берёт «сырой» продукт (воздух), отфильтровывает всё лишнее (воду, грязь), доводит до нужной «крепости» (давления) и добавляет ровно столько «специй» (смазки), чтобы коктейль для пневмосистемы получился идеальным и не вредил здоровью оборудования.

Технические характеристики

Принцип работы

Принцип работы блока кондиционирования БК-6-2 основан на последовательной обработке воздушного потока. Сжатый воздух из магистрали через входное отверстие «ВХ» поступает в блок подготовки (ФРК), где происходит его двухступенчатая очистка. Центробежный фильтр-влагоотделитель на первой стадии удаляет основную массу капельной влаги и крупных механических частиц. Далее воздух проходит через фильтрующий элемент тонкой очистки.

Затем очищенный воздух поступает в редукционный клапан, где происходит регулировка и стабилизация давления до заданного пользователем значения. Рукоятка регулятора с фиксацией позволяет точно установить необходимое давление в системе. Подготовленный воздух направляется в маслораспылитель, где происходит его аэрозольное насыщение мельчайшими каплями минерального масла. Дроссель маслораспылителя позволяет плавно регулировать интенсивность смазки в зависимости от расхода воздуха и требований к смазке пневмооборудования.

Накопившаяся в блоке подготовки влага и загрязнения собираются в специальном резервуаре. Удаление конденсата может осуществляться вручную или автоматически при сбросе давления в системе (в базовом исполнении), либо полностью автоматически при заказе модификации с маркировкой «АО». Постоянный визуальный контроль уровня масла в смотровом окне, защищённом металлическим кожухом, упрощает обслуживание блока кондиционирования БК-6-2.

Прямые руки — залог герметичности

Самая частая ошибка при монтаже блока кондиционирования БК-6-2 — чрезмерное усилие затяжки при подключении пневмолиний к резьбовым портам. Это может привести к срыву резьбы или деформации уплотнительных поверхностей. Используйте динамометрический ключ или затягивайте от руки с умеренным усилием, дополнительно контролируя герметичность мыльным раствором после подачи давления. Помните: правильная установка — это не «чем туже, тем лучше».

Температурный режим и срок службы

Блок кондиционирования БК-6-2 рассчитан на работу в стандартном климатическом исполнении УХЛ4, что соответствует умеренному и холодному климату. Эксплуатация в пределах указанного температурного диапазона для этой категории обеспечивает стабильную работу всех компонентов — от уплотнений до механизма регулятора давления.

Срок службы блока кондиционирования БК-6-2 напрямую зависит от двух ключевых факторов: качества подаваемого воздуха и используемого смазочного масла. Применение неочищенного воздуха с высокой влажностью и абразивными частицами приводит к быстрому засорению фильтрующего элемента и износу редукционного клапана. Использование масла с вязкостью выше 35 мм²/с при 50°C или несоответствующей чистоты ухудшает распыление и может засорить дроссель маслораспылителя.

При соблюдении условий эксплуатации, регулярном техническом обслуживании (замена фильтрующих элементов, масла, очистка резервуара для конденсата) блок кондиционирования БК-6-2 может прослужить многие годы, обеспечивая надёжную работу всей пневмосистемы. Средний межремонтный ресурс при грамотной эксплуатации составляет несколько десятков тысяч рабочих часов.

Область применения

Блок кондиционирования БК-6-2 находит широкое применение в различных отраслях промышленности, где используется пневмоавтоматика. В машиностроении и автомобильной промышленности он устанавливается на сборочных линиях, станках-автоматах и роботизированных комплексах для управления пневмоприводами зажимных устройств, податчиков и манипуляторов. В горнодобывающей промышленности и металлообработке блок обеспечивает чистым воздухом пневмоинструмент и системы управления тяжелым оборудованием.

В деревообработке и текстильной промышленности блок кондиционирования БК-6-2 защищает чувствительные пневматические клапаны и цилиндры от попадания волокон и древесной пыли. В химической промышленности и ЖКХ он используется в системах автоматизации технологических процессов и управления задвижками. Нефтегазовая отрасль применяет такие блоки для подготовки воздуха в системах управления кранами-манипуляторами и другим вспомогательным оборудованием. В строительстве блок кондиционирования БК-6-2 может использоваться в системах управления пневматическим строительным инструментом и опалубкой.

Современные технологии

Блок кондиционирования БК-6-2, будучи классическим механическим устройством, легко интегрируется в концепцию Industry 4.0. Оснащение его датчиками перепада давления на фильтре, уровня масла и конденсата позволяет осуществлять удалённый мониторинг состояния через IoT-платформы. Данные о необходимости обслуживания могут передаваться на ПЛК или в SCADA-систему, что ложится в основу предиктивных стратегий ТОИР, снижая вероятность внезапных отказов и простоев автоматизированных линий с коботами.

Обслуживание и ремонт

Регламентное обслуживание блока кондиционирования БК-6-2 является залогом его долгой и безотказной работы. Основное внимание следует уделять регулярной очистке или замене фильтрующего элемента в блоке подготовки воздуха, так как его загрязнение приводит к росту перепада давления и потере производительности. Также необходимо своевременно сливать конденсат из сборной ёмкости и контролировать уровень масла, доливая его при необходимости через специальное отверстие с пробкой.

Более всего в блоке кондиционирования БК-6-2 подвержены износу резинотехнические изделия (уплотнительные кольца, манжеты) и регулирующие элементы редукционного клапана (пружина, мембрана). Износ РТИ приводит к утечкам воздуха, а износ клапана — к нестабильности выходного давления. При появлении таких признаков требуется замена соответствующих элементов из ремонтного комплекта. Обслуживание и ремонт рекомендуется проводить при сброшенном давлении в системе.

Ремкомплект или ЗИП

Для оперативного восстановления работоспособности блока кондиционирования БК-6-2 рекомендуется иметь ремонтный комплект (ЗИП). В его стандартный состав обычно входят быстроизнашиваемые детали: комплект уплотнительных колец и манжет для блока подготовки П-ФРК и маслораспылителя ПМ, фильтрующий элемент тонкой очистки, пружина редукционного клапана, а также пробка для заливного отверстия с уплотнением. Для модификаций с системой АО (автоматический отвод конденсата) в ЗИП также включается соответствующий клапан. Оригинальные ремонтные комплекты для блока кондиционирования БК-6-2 доступны для заказа и обеспечивают полное соответствие заменяемых деталей исходным характеристикам.

Аналоги устройства

В зависимости от требований технологического процесса, вместо блока кондиционирования БК-6-2 могут рассматриваться иные решения. Например, блоки большего условного прохода (БК-10-2, БК-16-2) для систем с высоким расходом воздуха. Исполнение «1» с конической резьбой для ответственных соединений. Модификация с полностью автоматическим отводом конденсата (с индексом АО) для полностью автоматизированных линий. Также существуют варианты исполнения с другим типом манометра или без него. Для систем, не требующих смазки, могут применяться облегчённые блоки подготовки воздуха (фильтр-редуктор) без маслораспылителя.

Условное обозначение

Экономические выгоды

Инвестиция в блок кондиционирования БК-6-2 быстро окупается за счёт значительного снижения эксплуатационных затрат. Он минимизирует простои дорогостоящего оборудования, вызванные отказами пневмосистем из-за загрязнений и отсутствия смазки. Экономия энергии достигается поддержанием оптимального давления без потерь. Увеличение ресурса пневмоцилиндров и клапанов в 2-3 раза напрямую снижает затраты на их покупку и замену. В итоге, применение блока кондиционирования БК-6-2 повышает общую надёжность производства и улучшает показатель ROI (окупаемости инвестиций) технологической линии.

Изображения

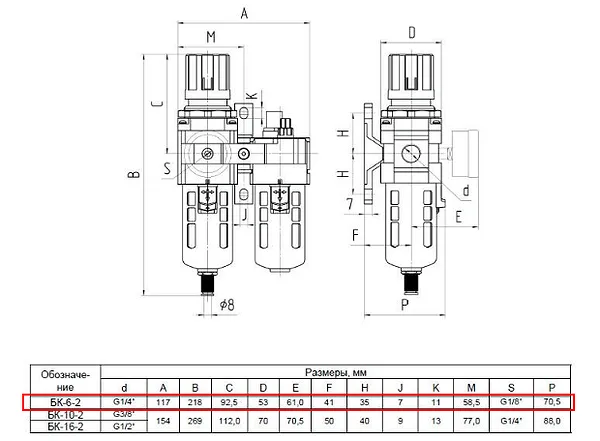

Габаритные и присоединительные размеры

Блок кондиционирования БК-6-2 имеет компактные габариты, облегчающие его монтаж в ограниченном пространстве промышленных шкафов или непосредственно на оборудовании. Общая длина конструкции, включая манометр, обычно не превышает 200-220 мм, высота — 150-170 мм, ширина (по оси присоединительных портов) — около 100 мм. Точные установочные и присоединительные размеры указаны в паспорте и габаритных чертежах изделия.

Присоединение пневмолиний осуществляется через резьбовые порты. Для исполнения «2», к которому относится модель БК-6-2, используется трубная цилиндрическая резьба G1/4" (по ГОСТ 6357) на входе и выходе. Для надёжного уплотнения рекомендуется использовать фторопластовую уплотнительную ленту (ФУМ) или нить. Монтажный кронштейн интегрирован в конструкцию блока, что позволяет легко закрепить его на вертикальной или горизонтальной поверхности с помощью стандартного крепежа.

Примеры заказа

Блок кондиционирования БК-6-2 УХЛ4 — стандартная модель с трубной цилиндрической резьбой и полуавтоматическим отводом конденсата.

Блок кондиционирования БК-6-2-АО УХЛ4 — модель с автоматическим отводом конденсата, востребованная на автоматизированных линиях.

Блок кондиционирования БК-10-1 УХЛ4 — аналог с условным проходом 10 мм и конической резьбой (исполнение «1»).

Адаптация к российским условиям

Блок кондиционирования БК-6-2 изначально спроектирован с учётом российских промышленных реалий. Он уверенно работает в широком диапазоне температур, характерных для Урала, Сибири и Центральной России. Совместим с отечественными индустриальными маслами, соответствующими ГОСТ. Конструкция устойчива к типовым перепадам давления в заводских сетях сжатого воздуха. Доказал свою надёжность на тысячах объектов ЖКХ, машиностроения и металлургии по всей территории России и стран СНГ, подтверждая готовность к работе в наших условиях.

Работа в экстремальных условиях

Конструкция блока кондиционирования БК-6-2 обеспечивает устойчивость к сложным условиям эксплуатации. При использовании соответствующих масел и уплотнений он может функционировать при пониженных температурах. Его ключевое преимущество в полевых условиях — ремонтопригодность. Большинство операций по замене фильтрующего элемента, уплотнений или сбросу конденсата могут быть выполнены силами обслуживающего персонала без специального инструмента. Металлический защитный кожух маслораспылителя предохраняет смотровое стекло от механических повреждений при работе в цехах с активным движением.

Возможность работы на Марсе или Луне

Если бы пневмоприводы понадобились на марсианской базе, блок кондиционирования БК-6-2 стал бы одним из кандидатов на установку. Его способность работать с разреженным воздухом (низкое давление на входе), наличие фильтра для марсианской пыли и механическая, не зависящая от гравитации система смазки — преимущества. Конечно, потребовалась бы доработка материалов уплотнений под экстремальный холод и вакуум, но запас прочности и надёжности базовой конструкции «земного» блока кондиционирования БК-6-2 — отличный фундамент для гипотетической «космической» версии.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая блок кондиционирования БК-6-2 от компании «Гидромаш», вы получаете оригинальное промышленное оборудование с гарантией производителя 12 месяцев. Мы предлагаем выгодную цену и обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры помогут подобрать аналог при необходимости и организуют оперативную доставку по России и странам СНГ. Купить блок кондиционирования БК-6-2 у нас — значит сделать выбор в пользу надёжности, проверенного качества и профессиональной сервисной поддержки от бренда Гидромаш.
