Блок кондиционирования БК-6-1 – надежная подготовка сжатого воздуха от ГИДРОМАШ

Описание и назначение

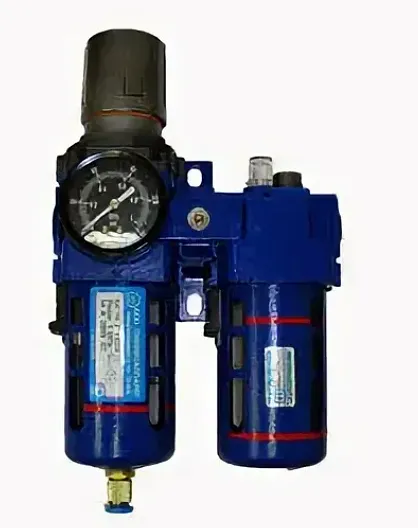

Блок кондиционирования типа БК-6-1 представляет собой компактное устройство для подготовки сжатого воздуха в пневмосистемах промышленного оборудования. Этот блок кондиционирования БК-6-1 объединяет фильтр-влагоотделитель центробежного действия и маслораспылитель в едином корпусе, обеспечивая многоступенчатую очистку и смазку рабочей среды. Устройство устанавливается непосредственно в линию подачи сжатого воздуха и предназначено для удаления влаги, механических примесей и регулировки давления в системе.

Технические параметры

Масса блока кондиционирования БК-6-1 составляет 0,98 кг, габаритные размеры – 145×85×120 мм. Код ТН ВЭД: 8481805000. Соответствует ГОСТ 6111-52 (очистка не грубее 12 класса) и ГОСТ 17216-2001 для используемых масел. Условный проход: 6 мм.

Принцип работы и температурный режим

Через входное отверстие «ВХ» сжатый воздух поступает в фильтр-влагоотделитель центробежного типа. Под действием центробежных сил происходит отделение влаги и твердых частиц, которые скапливаются в резервуаре. Давление регулируется винтом редукционного клапана в диапазоне 0,05–0,85 МПа. После фильтрации воздух проходит через маслораспылитель ПМ-6, где добавляется смазка (2 капли/мин) для защиты пневмокомпонентов. Блок кондиционирования БК-6-1 работает при температуре окружающей среды от -40°C до +60°C, что соответствует климатическому исполнению УХЛ4.

Срок службы и эксплуатация

Средний срок службы блока кондиционирования БК-6-1 при соблюдении условий эксплуатации – не менее 12 лет. Устройство сохраняет работоспособность при колебаниях давления от 0,1 до 1,0 МПа и расходе воздуха 0,16–0,2 м³/мин. Рекомендуется ежемесячный визуальный контроль уровня масла и конденсата.

Где применяется БК-6-1

Блок кондиционирования БК-6-1 широко используется в станках с ЧПУ, прессах, упаковочном оборудовании, автомобильных покрасочных камерах и конвейерных системах. Его устанавливают в пневмоприводах клапанов, цилиндров и пневмозахватов, где критична чистота сжатого воздуха. Типичные отрасли: металлургия, пищевое производство, фармацевтика, автомобильная промышленность.

Аналоги устройства

Близкими аналогами блока кондиционирования БК-6-1 являются модели БК-10-1 и БК-16-1, отличающиеся условным проходом и производительностью. Для малых систем также подходят компактные блоки серии Pneumatech FRC-02. Однако БК-6-1 сохраняет оптимальное соотношение цена/качество для большинства промышленных применений благодаря стандартизированному креплению и совместимости с компонентами ГОСТ.

Ремкомплект и быстроизнашиваемые детали

Для блока кондиционирования БК-6-1 доступен фирменный ремкомплект от ГИДРОМАШ, включающий: фильтрующий элемент (арт. ФЭ-6), уплотнительные кольца (набор УК-БК6), клапан сброса конденсата (КС-6-АО) и сетку маслораспылителя. Быстроизнашиваемые детали: манометрическая пружина, регулировочный винт, прозрачный стакан маслораспылителя. Рекомендуемый интервал замены фильтра – раз в 6 месяцев при двухсменной работе.

Условное обозначение

Структура маркировки блока кондиционирования БК-6-1:

Габаритные и присоединительные размеры

Присоединение пневмолиний выполнено по стандарту К (G) 1/4 дюйма. Габаритные размеры БК-6-1 позволяют монтировать устройство в ограниченном пространстве. Для точного позиционирования используйте крепежный кронштейн, установленный между блоком подготовки и маслораспылителем.

Примеры заказа

Типичные заказы на блок кондиционирования БК-6-1: 4 штуки для автоматической линии в Казани, 2 единицы для ремонтного участка в Екатеринбурге, комплект из 6 блоков для нового цеха в Новосибирске. При заказе от 4 штук предоставляем скидку 7% и бесплатную доставку по городу.

Часто задаваемые вопросы

Какой класс очистки обеспечивает блок кондиционирования БК-6-1?

Устройство очищает сжатый воздух не грубее 12 класса по ГОСТ 6111, что соответствует размеру частиц до 40 мкм.

Можно ли использовать БК-6-1 с автоматическим сбросом конденсата?

Да, при заказе укажите индекс «АО» в маркировке (БК-6-1-АО). Автоматический сброс активируется при падении давления на выходе.

Какое масло требуется для маслораспылителя?

Используйте минеральное масло вязкостью до 35 мм²/с при 50°C, очищенное не грубее 14 класса по ГОСТ 17216.

Как часто нужно менять фильтрующий элемент?

При двухсменной работе рекомендуется замена раз в 6 месяцев. Контролируйте уровень загрязнений через прозрачный стакан.

Подходит ли БК-6-1 для пищевого производства?

Да, при использовании пищевого масла в маслораспылителе и соблюдении санитарных норм монтажа.

Есть ли гарантия на блок кондиционирования БК-6-1?

Гарантийный срок от ГИДРОМАШ – 24 месяца при соблюдении условий эксплуатации.

Почему выбирают ГИДРОМАШ

Блок кондиционирования БК-6-1 производства ГИДРОМАШ – это сочетание российского качества и доступной цены. Мы отправляем заказы по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ в течение 24 часов. К каждому БК-6-1 прилагается паспорт с отметкой ОТК, сертификат соответствия ГОСТ и подробная инструкция по монтажу. Оформите заказ сегодня и получите бесплатную консультацию инженера!
