Гидрораспределитель МР 100.3.000-01 прав.

Гидрораспределитель МР 100.3.000-01 прав. — пневмораспределитель для управления потоком сжатого воздуха. Ниже — расшифровка обозначения, особенности выбора и монтажа.

МР100.3.000

Гидрораспределитель МР 100.3.000-01 прав.: что это за аппарат

Это аппарат для коммутации потоков сжатого воздуха: он подключает рабочие линии к питанию или к выхлопу по команде управления.

Гидрораспределитель МР 100.3.000-01 прав.: типичные ошибки при подборе

При подборе пневмораспределителя нередко не совпадают схема (число линий и позиций), способ управления, резьба или посадочное место и электрические параметры катушки. Каждый из этих пунктов проще проверить до заказа, чем исправлять после поставки.

Гидрораспределитель МР 100.3.000-01 прав.: подготовка воздуха и срок службы

Чистый и сухой воздух — главное условие долгой работы золотника. Перед распределителем ставят фильтр-влагоотделитель, а дополнительную смазку используют только если она предусмотрена паспортом изделия. Чем интенсивнее цикл, тем чаще требуется осмотр аппарата.

Гидрораспределитель МР 100.3.000-01 прав.: где ставят

Такие аппараты ставят в пневмоприводах станков, зажимных и подающих устройств, упаковочных автоматов, сборочных линий и другого оборудования, где цилиндрами управляют сжатым воздухом. Точное назначение зависит от схемы машины.

Что учесть при замене Гидрораспределитель МР 100.3.000-01 прав.

Для замены найдите обозначение старого распределителя, проверьте схему и способ управления, посмотрите резьбу или посадочные размеры и параметры катушки. При отсутствии маркировки отправьте фото установки или схему, и мы предложим подходящую позицию.

Как выбрать Гидрораспределитель МР 100.3.000-01 прав.

Для безошибочного выбора совпадать должны следующие параметры:

• напряжение и тип катушки или управляющее давление — по паспорту

Гидрораспределитель МР 100.3.000-01 прав.: монтаж и эксплуатация

Монтаж начинают с продувки линии и проверки маркировки портов. Подводите воздух через фильтр-влагоотделитель; необходимость маслораспыления определяет паспорт изделия. Давление в системе не должно превышать допустимое для изделия; после сборки проверяют отсутствие утечек.

Гидрораспределитель МР 100.3.000-01 прав.: подбор и заказ

Заказ позиции «Гидрораспределитель МР 100.3.000-01 прав.» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Гидрораспределитель 820-4635010, Гидрораспределитель МР 100.3.000А лев., Гидрораспределитель Р 80-3/1-221Г, Гидрораспределитель Р 80-3/3-222. Для заказа укажите обозначение «Гидрораспределитель МР 100.3.000-01 прав.», количество и сведения о системе; наличие, стоимость и сроки поставки подтверждайте при обращении. Если нужного исполнения нет, предложим аналог по тем же параметрам.

Доставка и оплата

Работаем с юридическими лицами по счёту: после согласования заказа отгружаем со склада и доставляем транспортной компанией по России и СНГ. Сроки и условия оплаты подтверждайте при обращении, наличие подтверждаем отдельно.

Вопросы и ответы

Есть ли аналоги?

Подбор аналога выполняем по обозначению, схеме и присоединению; пришлите, что стоит на оборудовании.

Как проверить, что аппарат подходит?

Сверьте схему, тип управления, Ду, присоединение и напряжение катушки с вашей схемой и паспортом; в сомнении сообщите обозначение или фото шильдика.

Имеет дополнительный слив для подключения к последующему потребителю.

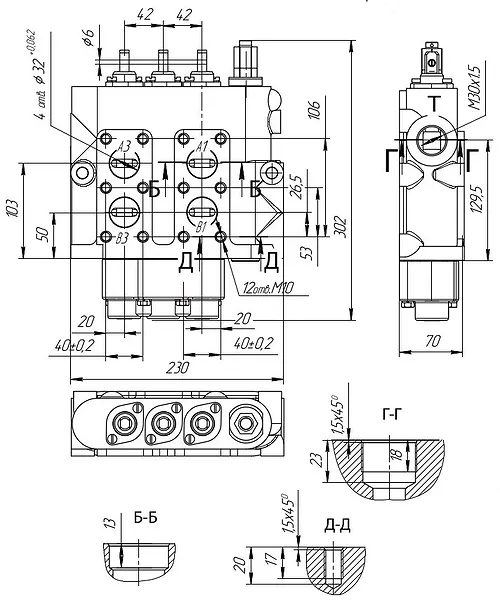

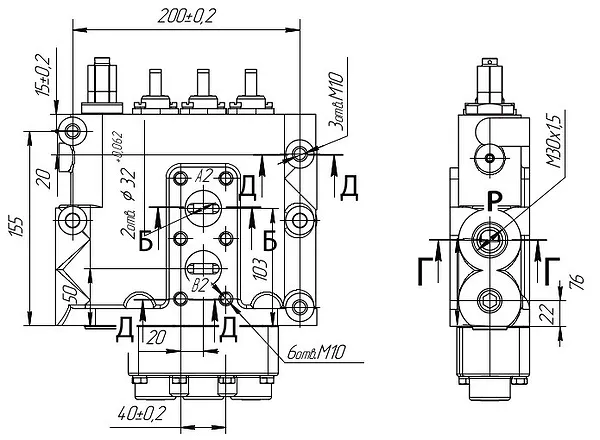

Габаритные и присоединительные размеры

Технические характеристики

Тип распределителя	клапанно-золотниковый, моноблочный
Разгрузка	Через переливной клапан
Гидроклапан	предохранительно - переливной с серводействием
Позиции золотника	"Подьем, "Опускание"и "Нейтральная
Тип золотника	с закрытым центром
Позиции золУправление золотником	ручное
Условний проход, мм	20
Расход рабочей жидкости, л/мин, номинальный	100
Давление на входе, номинальное, МПа	16
Диапазон настройки предохранительного клапана, МПа	10...20
Усилие перемещение золотника при перемещении через рычаг рукояткой l=200 мм, Н	50
Рабочая жидкостьУсилие перемещения золотника (непосредственно без  привода), Н, не более	600
