Гидроаспределитель секционный МРЭ50

Гидроаспределитель секционный МРЭ50: надежность и точность управления

Гидроаспределитель секционный МРЭ50 — это высокоточный элемент гидравлической системы, предназначенный для управления потоками рабочей жидкости в сельскохозяйственной, дорожной и коммунальной технике. Устройства серии МРЭ50 разработаны с учетом требований российских эксплуатационных условий и совместимы с комбайнами «Нива», «Колос», СКД-5, «Дон» и др. Гидроаспределитель секционный МРЭ50 отличается возможностью модульной сборки — от 1 до 5 секций, что позволяет гибко настраивать систему под конкретные задачи.

Описание и назначение серии МРЭ50

Гидроаспределитель секционный МРЭ50 применяется в гидравлических системах с закрытым центром. Основное назначение — распределение потока рабочей жидкости к исполнительным механизмам (гидроцилиндрам, гидромоторам). Серия МРЭ50 обеспечивает точное управление движением навесного оборудования, подъемом и опусканием рабочих органов. Управление — электрогидравлическое, с напряжением питания 12 или 24 В постоянного тока, что делает гидроаспределитель секционный МРЭ50 идеальным решением для мобильной техники, где требуется дистанционное и автоматизированное управление.

Конструкция и вес МРЭ50

Гидроаспределитель МРЭ50 изготавливается в климатическом исполнении У (умеренный) и Т (тропический). Масса устройства зависит от количества секций и рассчитывается по формуле: 3,7 × N + 3,3 кг, где N — количество рабочих секций. Таким образом, масса варьируется от 7 кг (одна секция) до 21,8 кг (пять секций). Секции соединяются между собой с помощью стандартных фланцев, обеспечивая герметичность и высокую механическую прочность.

Код ТН ВЭД: 8481.80.0000.

— Почему гидроаспределитель секционный МРЭ50 не хочет работать без напряжения?
— Потому что он не магнит, а электромагнит! Но зато он точно знает, когда надо «поднять» и «опустить»!

Технические характеристики гидроаспределителя МРЭ50

Принцип работы гидроаспределителя МРЭ50

Гидроаспределитель секционный МРЭ50 работает по принципу электромеханического переключения золотников. При подаче напряжения на электромагнит происходит смещение плунжера, который открывает или перекрывает гидравлические линии. Каждая секция независима и может управлять одним исполнительным механизмом. В «нейтральном» положении золотник блокирует поток, обеспечивая минимальную утечку. В положениях «подъем» и «опускание» жидкость поступает в поршневую или штоковую полость гидроцилиндра. Работа в паре с клапаном напора КН50 и гидроклапаном с электромагнитным управлением позволяет точно регулировать давление и расход.

Температурный режим и срок службы

Гидроаспределитель секционный МРЭ50 рассчитан на работу в диапазоне температур от -40 °C до +80 °C, что позволяет использовать его в условиях умеренного и тропического климата. Срок службы — не менее 10 лет при соблюдении режимов эксплуатации и использовании чистой рабочей жидкости. Уплотнительные элементы выполнены из маслостойкой резины, устойчивой к старению и деформации.

Где применяется МРЭ50

Серия МРЭ50 широко используется в:

• зерноуборочных и кормоуборочных комбайнах («Нива», «Дон», «Енисей», «Колос»);
• сельскохозяйственных погрузчиках и навесном оборудовании;
• дорожной технике — экскаваторах, погрузчиках;
• коммунальных машинах — снегоуборщиках, поливомоечных машинах.

Гидроаспределитель секционный МРЭ50 обеспечивает стабильную работу гидросистемы даже при значительных перегрузках и перепадах температур.

Состав ремкомплекта и изнашиваемые детали

Для восстановления работоспособности распределителя применяется ремкомплект, включающий:

Чаще всего выходят из строя электромагниты, уплотнения и золотники из-за загрязнения рабочей жидкости.

Условное обозначение МРЭ50

Расшифровка маркировки гидроаспределителя:

X МР E 50 XX X

• X — количество секций (2, 3, 4, 5);
• МР — серия распределителя;
• E — электрогидравлическое управление;
• 50 — номинальный расход, л/мин;
• XX — номер исполнения;
• X — климатическое исполнение (Y — умеренный, T — тропический).

Габаритные и присоединительные размеры

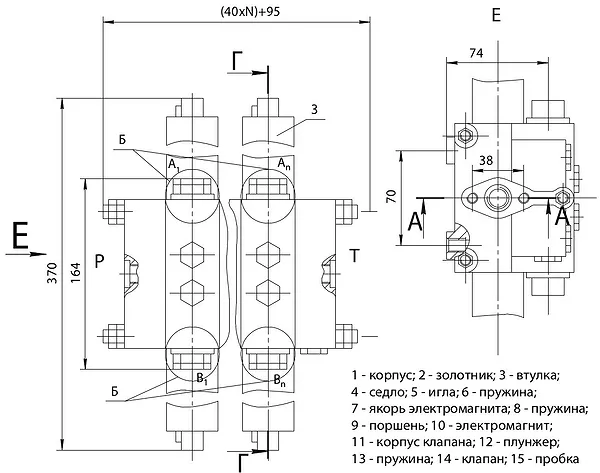

Вид спереди. Присоединение подвода и слива рабочей жидкости. Позиции электромагнитов и золотников.

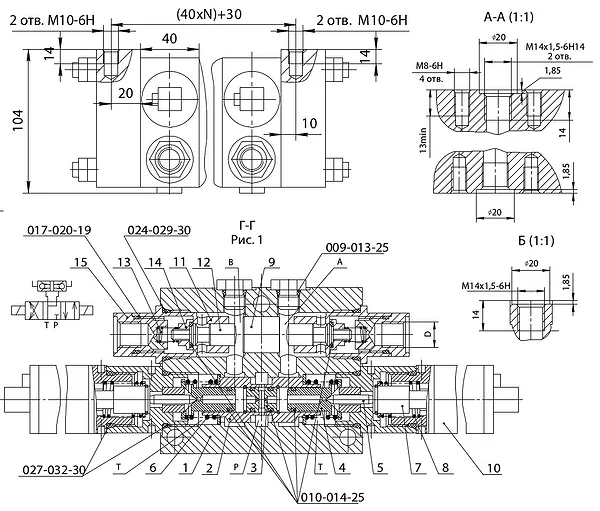

Схема подключения к гидросистеме. Обозначены вход P, выход A, B и слив T.

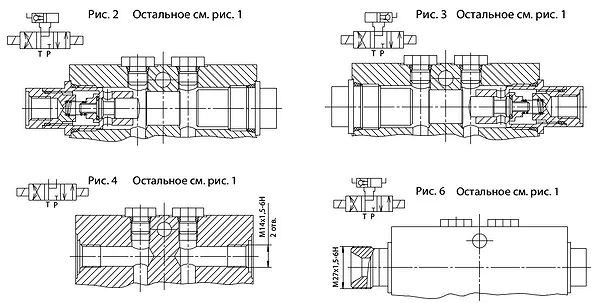

Габаритные размеры корпуса. Длина зависит от количества секций.

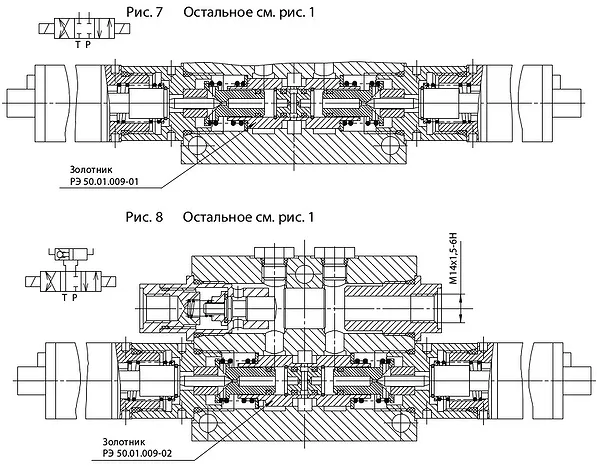

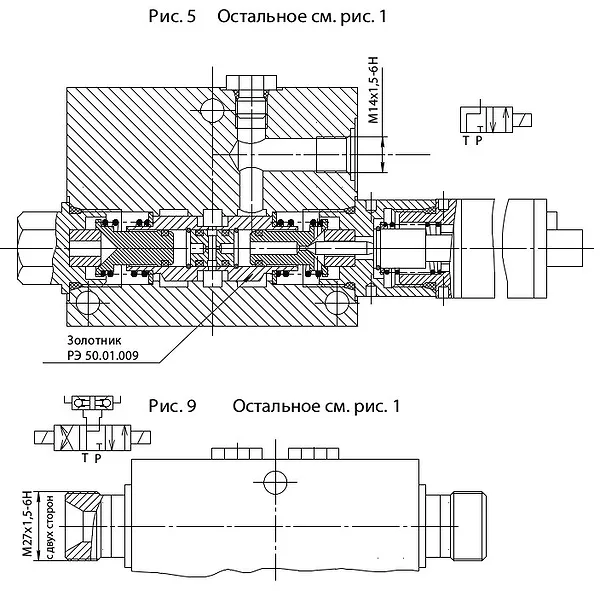

Вид сверху: расположение катушек электромагнитов. Соединение секций — фланцевое.

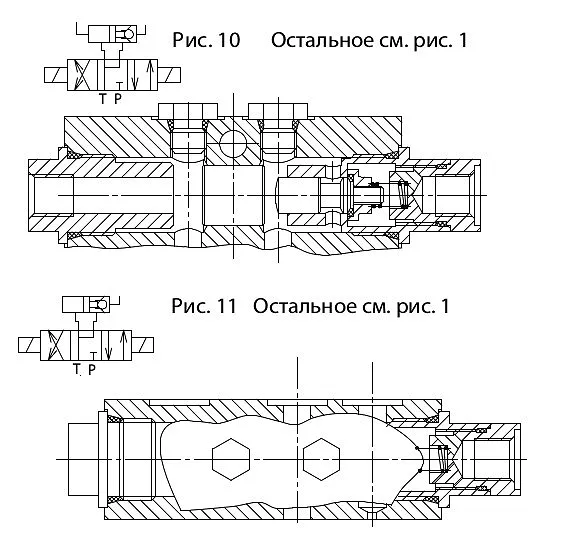

Продольный разрез: конструкция золотника, уплотнений и каналов.

Примеры заказа

• Гидроаспределитель секционный МРЭ50 — 3МРЭ50-01, 24 В, исполнение У
• Ремкомплект для МРЭ50 — уплотнения + золотники на 3 секции
• Электромагнит 12 В постоянного тока для замены
• Полный гидрораспределитель 5МРЭ50-44 с документацией

Часто задаваемые вопросы

Как выбрать нужную модификацию гидроаспределителя МРЭ50?

Выбор зависит от количества управляемых механизмов (1–5 секций), напряжения питания (12 или 24 В), климатического исполнения и требуемой производительности. Уточните параметры у технического специалиста здесь.

Какие сроки поставки гидроаспределителей МРЭ50?

Срок доставки — от 2 до 7 дней по России. Наличие на складе в Екатеринбурге. Быстрая отправка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города.

В каких условиях эксплуатируется МРЭ50?

Температура от -40 до +80 °С, влажность до 80%. Необходима чистая гидравлическая жидкость без механических примесей. Используйте фильтры тонкой очистки.

Совместим ли МРЭ50 с моим оборудованием?

Да, гидроаспределитель секционный МРЭ50 совместим с большинством моделей комбайнов и техники советского и современного производства. Уточните модель у менеджера для проверки посадочных размеров.
