Гидрораспределитель секционный МРГС25Г — высоконадежный компонент гидравлической системы, разработанный для применения в условиях интенсивной эксплуатации. Данный распределитель используется в погрузчиках, автокранах, экскаваторах и другой тяжелой технике, где требуется точное дистанционное гидроуправление. Серия МРГС25Г отличается модульной конструкцией, что обеспечивает гибкость при сборке гидросистем под конкретные задачи.
Гидрораспределитель секционный МРГС25Г предназначен для распределения потоков рабочей жидкости в гидросистемах с закрытым центром. Благодаря гидравлическому управлению золотниками, устройство обеспечивает плавное и быстрое переключение между рабочими положениями. Конструкция позволяет собирать распределитель из 2, 3 или 4 секций, что делает МРГС25Г универсальным решением для различных типов машин и оборудования. Управление осуществляется посредством дистанционного гидравлического сигнала, что минимизирует механические нагрузки на оператора и повышает безопасность.
Размеры гидрораспределителя МРГС25Г подобраны под стандартные монтажные места. Конструкция обеспечивает удобство подключения и обслуживания. Ниже представлены основные изображения распределителя с указанием присоединительных точек.

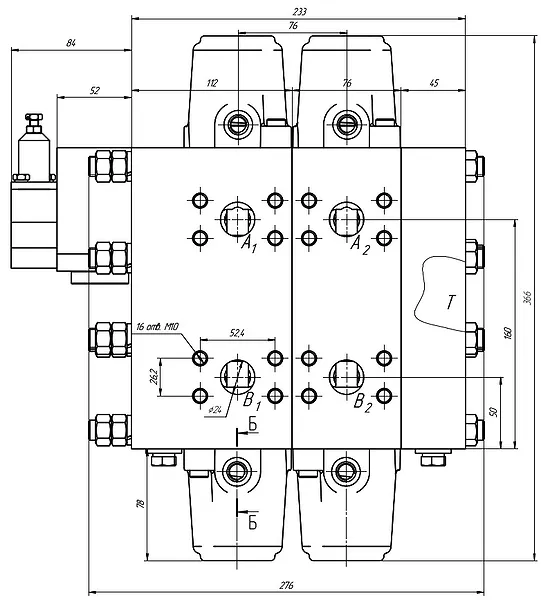

Вид спереди: гидрораспределитель секционный МРГС25Г с обозначением присоединительных отверстий

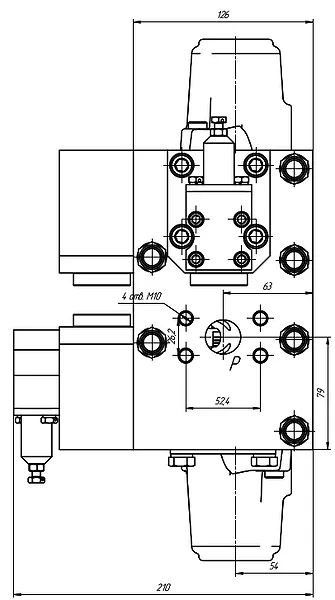

Вид сбоку: конструкция секционного узла МРГС25Г с каналами подачи и слива

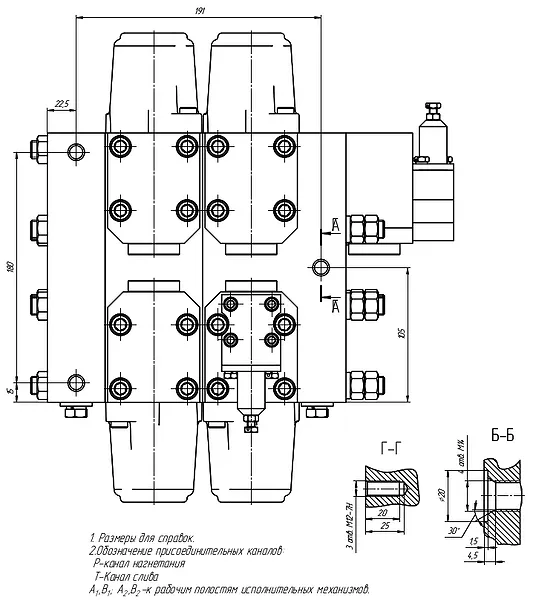

Схема подключения: расположение каналов и направления потоков в корпусе МРГС25Г
| Параметр | Значение |
|---|---|
| Тип гидрораспределителя | Секционный, с закрытым центром |
| Условный проход, мм | 25 |
| Номинальный расход рабочей жидкости, л/мин | 250 |
| Максимальный расход, л/мин | 300 |
| Номинальное рабочее давление, МПа | 20 |
| Максимальное рабочее давление, МПа | 25 |
| Тип рабочей среды | Минеральное гидравлическое масло, класс чистоты по ISO 4406 — не хуже 19/17/14 |
| Тип управления | Гидравлическое, дистанционное |
| Позиции золотников | Подъем, Нейтраль, Опускание, Плавающая |
| Присоединительные размеры | G1 1/4, по стандарту ГОСТ 6172-75 |
| Противовакуумные клапаны | Присутствуют |
| Тип предохранительного клапана | Непрямого действия, регулируемый |
Гидрораспределитель МРГС25Г производится в трёх основных модификациях по количеству секций. Ниже представлена таблица масс и типоразмеров.
| Количество секций | Масса, кг | Код ТН ВЭД |
|---|---|---|
| 2 секции (МРГС25Г-2) | 52 | 8481 80 91 00 |
| 3 секции (МРГС25Г-3) | 67 | 8481 80 91 00 |
| 4 секции (МРГС25Г-4) | 82 | 8481 80 91 00 |
Гидрораспределитель секционный МРГС25Г работает по принципу распределения потока масла в замкнутой системе. При подаче управляющего сигнала через гидравлическую линию золотник смещается, открывая пути для подачи или слива жидкости. Благодаря закрытому центру, при отсутствии сигнала поток масла перекрыт, что предотвращает случайное движение исполнительных механизмов. Противовакуумные клапаны защищают систему от разрыва потока при резких перепадах давления, а непрямой предохранительный клапан обеспечивает сброс избыточного давления, предотвращая повреждение гидравлики.
Гидрораспределитель МРГС25Г рассчитан на работу в температурном диапазоне от –40 °C до +80 °C, что делает его пригодным для эксплуатации в климатических условиях России. Срок службы — не менее 10 лет при регулярном техническом обслуживании и использовании качественной рабочей жидкости. Герметичность и износостойкость золотников обеспечиваются высокоточной шлифовкой и применением износостойких сплавов.
Гидрораспределитель секционный МРГС25Г широко используется в гидросистемах строительной, дорожной и погрузочной техники. Его можно встретить в автокранах, экскаваторах-погрузчиках, самосвалах, машинах коммунального хозяйства. Благодаря модульной структуре и высокой производительности, МРГС25Г легко интегрируется в существующие гидроприводы, обеспечивая надежное управление стрелами, ковшами, платформами. Производительность до 300 л/мин позволяет использовать МРГС25Г в системах с несколькими гидромоторами и цилиндрами одновременно.
Для обеспечения долговечности гидрораспределителя разработан полный комплект запасных частей. Типичный ремкомплект МРГС25Г включает:
| Наименование детали | Количество в ремкомплекте |
|---|---|
| Уплотнительные кольца (резина NBR) | 28 шт. |
| Пыльники золотников | 4 шт. |
| Пружины возвратные | 4 шт. |
| Фильтр предохранительного клапана | 1 шт. |
Чаще всего в процессе эксплуатации изнашиваются уплотнения и пружины. Также может потребоваться регулировка или замена предохранительного клапана при частых гидроударах. Замену рекомендуется проводить на сервисных станциях или с использованием специализированного инструмента.
МРГС25Г —
— М — машиностроительный;
— Р — распределитель;
— Г — гидравлическое управление;
— С — секционный;
— 25 — условный проход в мм;
— Г — исполнение для наземной техники.
— Почему гидрораспределитель МРГС25Г не устраивает бунт на заводе?
— Потому что у него закрытый центр и никаких движений без команды!
На практике заказывают такие комплекты:
— Гидрораспределитель МРГС25Г-3, 3 секции, 67 кг, для замены на экскаваторе JCB;
— Комплект МРГС25Г-2 с ремкомплектом для автопогрузчика;
— МРГС25Г-4 с предварительной наладкой под давление 22 МПа для крана КС-55713.
Ниже — ответы на актуальные вопросы пользователей в России.
Поставки гидрораспределителей МРГС25Г осуществляются со склада в Екатеринбурге. Доставка возможна по всей России — в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Бренд Гидромаш гарантирует качество, совместимость и техническую поддержку. Оформить заказ можно через форму на сайте обратной связи или на странице Контакты.
