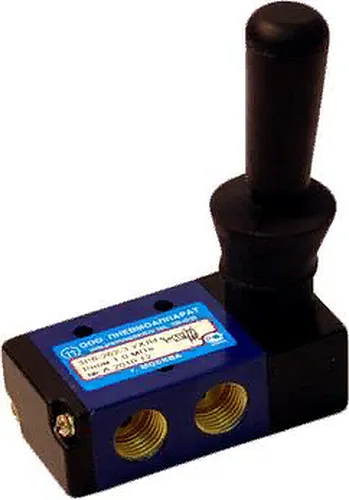

5Р6-367-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-367-3 УХЛ4 (Ду=6мм, К1/4")

5Р6-367-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-367-3 УХЛ4 (Ду=6мм, К1/4")



Цена:
5250 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Диаметр, Ду6
Давление, Мпа0,63
Другие модели оборудования этой серии Цена, руб.
Пневмораспределители 5Р-6-36х-3 руб.

  5Р6-367-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-367-3 УХЛ4 (Ду=6мм, К1/4")



Описание

    Пневмораспределители 5Р-6-36х-3 пятилинейные, трёхпозиционные с диаметром условного прохода 6 мм (К1/4"), c ручным управлением применяются для изменения направления движения потоков сжатого воздуха в пневматических приводах общего и специального назначения. Например, в железнодорожной промышленности.

     Пневмораспределители данного типа спроектированы для работы на сжатом воздухе давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 10 класса (ГОСТ 17433) и содержащем распыленное масло вязкостью 10…35 сантистокс (мм²/с), рабочая температура до +50 °С.
     Климатическое исполнение для районом с умеренным и холодным климатом (УХЛ) и общеклиматического исполнения (О), категория размещения, обычно, 4 - вентилируемые помещения, без прямого попадания лучей солнца и пыли на устройство. Подробнее по климатическим исполнениям см. основные положения
ГОСТ 15150-69 с новыми изменениями.


     Пневмораспределители 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3 могут работать в любом положении.



Структура условного обозначения пневмораспределителя 5Р-6

ХР - 6 - Х   Х   Х 3 ХХХ

Климатическое исполнение и категория размещения
Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Для двухпозиционных распределителей:
2 - управление двухстороннее с фиксацией в крайних положениях;
3 - управление одностороннее с пружинным возвратом.
Для трёхпозиционных распределителей:
1 - в средней позиции все линии перекрыты, пружинный возврат;
2 - в средней позиции обе полости потребителя сообщены с атмосферой, пружинный возврат;
6 - в средней позиции все линии перекрыты, ручной возврат;
7 - в средней позиции обе полости потребителя сообщены с атмосферой, ручной возврат.
Вид управления: 5 - ручное кнопка, 6 - ручное рычаг, 7 - ножное
Число позиций: 2 или 3
Условный проход, мм
Число линий: 3 - трёхлинейные, 5 - пятилинейные



Основные параметры 5Р6-366-3, 5Р6-367-3, 5Р6-362-3, 5Р6-361-3

Параметр Наименование
Пневмораспределитель 5Р-6-361-3 Пневмораспределитель 5Р-6-362-3 Пневмораспределитель 5Р-6-366-3 Пневмораспределитель 5Р-6-367-3
Условный проход 6 мм
Тип присоединения Резьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний питания, дюйм К1/4
Присоединение атмосферных пневмолиний, дюйм К1/8
Номинальное давление 1,0 МПа
Минимальное рабочее давление, не более 0,1 МПа
Усилие, переключения не более, кгс (Н) 2 (20)
Пропускная способность, Kv*, м³/ч, не менее. 0,75
Масса, кг, не более 0,56 0,49





     Примеры условного обозначения


     Пневмораспределитель пятилинейный трёхпозиционный с ручным управлением при помощи рычага, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя K1/4", рассчитан на номинальное рабочее давление 1 МПа, в средней позиции все линии перекрыты, с ручным возвратом:
     Пневмораспределитель 5Р-6-366-3

     то же, только в среднем положении обе полости потребителя сообщены с атмосферой:
     Пневмораспределитель 5Р-6-367-3.

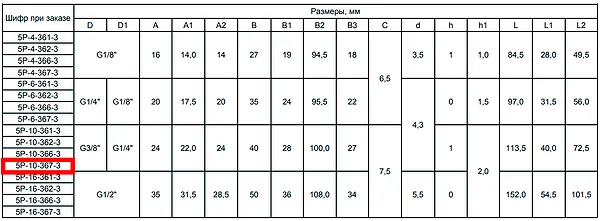

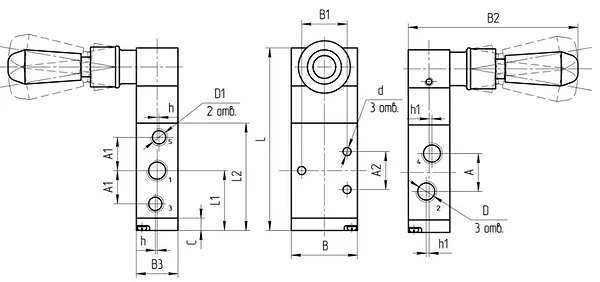

Габаритные и присоединительные размеры
