| Диаметр, Ду | 6 |
| Расход | 0,9 м³/ч |
| Давление, Мпа | 0,63 |
| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Цена | |
|---|---|---|---|---|---|
 |
5Р6-361-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-361-3 УХЛ4 (Ду=6мм, К1/4") | 0,9 м³/ч | 6 | 0,63 | 5250 руб. |
 |
5Р6-362-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-362-3 УХЛ4 (Ду=6мм, К1/4") | 0,9 м³/ч | 6 | 0,63 | 5250 руб. |
|
5Р6-366-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-366-3 УХЛ4 (Ду=6мм, К1/4") | 0,9 м³/ч | 6 | 0,63 | 5250 руб. |
 |
5Р6-367-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-367-3 УХЛ4 (Ду=6мм, К1/4") | 0,9 м³/ч | 6 | 0,63 | 5250 руб. |

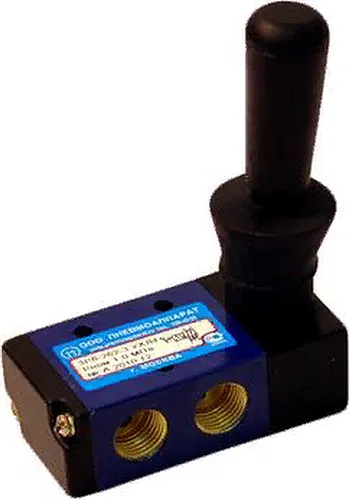

5Р6-366-3 - Пневмораспределитель 5/3 с ручным упр. 5Р-6-366-3 УХЛ4 (Ду=6мм, К1/4")
Пневмораспределители 5Р-6-36х-3 пятилинейные, трёхпозиционные с диаметром условного прохода 6 мм (К1/4"), c ручным управлением применяются для изменения направления движения потоков сжатого воздуха в пневматических приводах общего и специального назначения. Например, в железнодорожной промышленности.
Пневмораспределители данного типа спроектированы для работы на сжатом воздухе давлением от 0,1 МПа до 1,0 МПа, очищенном не грубее 10 класса (ГОСТ 17433) и содержащем распыленное масло вязкостью 10…35 сантистокс (мм?/с), рабочая температура до +50 °С.
Климатическое исполнение для районом с умеренным и холодным климатом (УХЛ) и общеклиматического исполнения (О), категория размещения, обычно, 4 - вентилируемые помещения, без прямого попадания лучей солнца и пыли на устройство. Подробнее по климатическим исполнениям см. основные положения ГОСТ 15150-69 с новыми изменениями.
Пневмораспределители 5Р-6-361-3, 5Р-6-362-3, 5Р-6-366-3, 5Р-6-367-3 могут работать в любом положении.
| ХР | - | 6 | - | Х | Х | Х | 3 | ХХХ | |||||
|
Климатическое исполнение и категория размещения |
|||||||||||||
|
Присоединения пневмолиний: резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
|||||||||||||
|
Для двухпозиционных распределителей: |
|||||||||||||
|
Вид управления: 5 - ручное кнопка, 6 - ручное рычаг, 7 - ножное |
|||||||||||||
|
Число позиций: 2 или 3 |
|||||||||||||
|
Условный проход, мм |
|||||||||||||
|
Число линий: 3 - трёхлинейные, 5 - пятилинейные |
|||||||||||||
| Параметр | Наименование | |||
| Пневмораспределитель 5Р-6-361-3 | Пневмораспределитель 5Р-6-362-3 | Пневмораспределитель 5Р-6-366-3 | Пневмораспределитель 5Р-6-367-3 | |
| Условный проход | 6 мм | |||
| Тип присоединения | Резьбовое, с трубной присоединительной резьбой в корпусе распределителя | |||
| Присоединение пневмолиний питания, дюйм | К1/4 | |||
| Присоединение атмосферных пневмолиний, дюйм | К1/8 | |||
| Номинальное давление | 1,0 МПа | |||
| Минимальное рабочее давление, не более | 0,1 МПа | |||
| Усилие, переключения не более, кгс (Н) | 2 (20) | |||
| Пропускная способность, Kv*, м?/ч, не менее. | 0,75 | |||
| Масса, кг, не более | 0,56 | 0,49 | ||
Примеры условного обозначения
Пневмораспределитель пятилинейный трёхпозиционный с ручным управлением при помощи рычага, с условным проходом 6 мм, присоединения пневмолиний питания трубная присоединительная резьба в корпусе распределителя K1/4", рассчитан на номинальное рабочее давление 1 МПа, в средней позиции все линии перекрыты, с ручным возвратом:
Пневмораспределитель 5Р-6-366-3
то же, только в среднем положении обе полости потребителя сообщены с атмосферой:
Пневмораспределитель 5Р-6-367-3.
 |
 |
