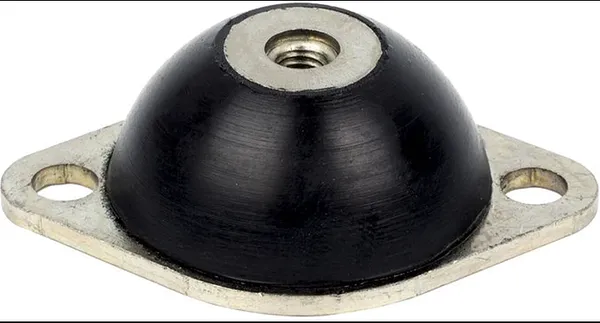

Виброопора BR1500

Виброопора BR1500 – это резинометаллическое демпфирующее устройство для эффективной изоляции промышленного оборудования от вибраций и ударов. Обеспечивает снижение уровня шума, защиту фундаментов и повышение точности работы станков.

Описание и назначение

Виброопора BR1500 представляет собой высокоэффективное виброизолирующее устройство, предназначенное для установки под станки, прессы, насосные агрегаты, генераторы и другое промышленное оборудование. Основная задача виброопоры BR1500 – развязать колебательную связь между агрегатом и основанием, воспринимая как статические нагрузки от массы оборудования, так и динамические воздействия в широком частотном диапазоне.

Конструкция виброопоры BR1500 основана на использовании специальной резиновой смеси, которая в процессе вулканизации образует монолитное соединение с металлическими установочными элементами. Это обеспечивает исключительную долговечность, стойкость к маслам и агрессивным средам, а также способность работать в сложных климатических условиях. Использование качественной виброопоры BR1500 позволяет не только продлить ресурс самого оборудования, но и защитить строительные конструкции цеха от разрушительного воздействия вибраций.

Ключевым преимуществом виброопоры BR1500 является её универсальность и простота монтажа. Верхняя часть выполнена в виде шайбы с резьбовой втулкой для крепления к раме оборудования, а нижняя представляет собой опорную пяту с монтажными отверстиями для фиксации к полу. Это делает процесс установки быстрым и не требующим специального инструмента. Приобрести надежную виброопору BR1500 – значит инвестировать в стабильность и бесперебойность всего производственного процесса.

Вес, габариты, код ТН ВЭД, ГОСТ

Тише едешь — дальше будешь

Если бы виброопора BR1500 могла дать совет станку, она бы сказала: «Держись крепче, работай тише, и мы вместе прослужим верой и правдой ещё очень долго». Как хороший амортизатор в автомобиле делает поездку плавной, так и эта опора превращает грубую вибрацию в едва заметную дрожь, сохраняя нервы оператора и целостность фундамента.

Технические характеристики

Принцип работы

Принцип работы виброопоры BR1500 основан на диссипации (поглощении) энергии механических колебаний. Когда оборудование создаёт вибрацию, она передаётся на верхний металлический фланец опоры. Встроенный резинометаллический элемент, обладающий высоким внутренним трением и упругостью, деформируется, преобразуя кинетическую энергию колебаний в тепловую, которая затем рассеивается в окружающую среду.

Эффективность виброопоры BR1500 зависит от правильного подбора по массе оборудования. Каждая опора рассчитана на определённый диапазон нагрузок, при котором обеспечивается оптимальная деформация резинового элемента и, как следствие, максимальное демпфирование. Работая в паре (по 4 шт. под один станок), виброопоры BR1500 обеспечивают равномерное распределение веса и гашение колебаний как в вертикальной, так и в горизонтальной плоскости.

При эксплуатации важно следить, чтобы на резиновые элементы не попадали прямые потоки масла, растворителей или других агрессивных химических веществ, которые могут ускорить старение материала. Также не допускается превышение максимальной статической нагрузки, так как это приводит к чрезмерному сжатию демпфера и потере его амортизирующих свойств.

Не спеши затягивать гайки!

Самая частая ошибка – это чрезмерная затяжка крепёжных болтов при монтаже виброопоры BR1500. Резиновый элемент должен иметь возможность свободно деформироваться. Если затянуть болт «до упора», вы фактически заблокируете демпфирующие свойства, превратив опору в обычную подставку. Момент затяжки должен соответствовать рекомендациям производителя, а под головку болта обязательно подкладывается штатная шайба.

Температурный режим и срок службы

Резинометаллический элемент виброопоры BR1500 сохраняет свои упруго-демпфирующие свойства в широком диапазоне температур: от –40°C до +80°C. При низких температурах резина временно теряет эластичность, но после прогрева до рабочих положительных температур её свойства полностью восстанавливаются. Длительная работа на верхнем пределе (+80°C и выше) может ускорить процесс старения резины и сократить ресурс.

Основным фактором, влияющим на срок службы, является не столько температура, сколько качество среды и величина динамических нагрузок. При соблюдении условий эксплуатации (нагрузка, чистота, отсутствие прямого контакта с агрессивными средами) ресурс виброопоры BR1500 составляет от 8 до 12 лет. Регулярный визуальный осмотр на отсутствие трещин, расслоений и чрезмерной остаточной деформации помогает вовремя запланировать замену.

Область применения

Виброопора BR1500 находит широкое применение в машиностроении и автомобильной промышленности для установки прессов, станков ЧПУ и испытательных стендов. В горнодобывающей и нефтегазовой отраслях она защищает дизель-генераторы, компрессоры и насосные установки. В металлообработке и деревообработке опоры гасят вибрации от гильотинных ножниц, ленточных пил и фрезерных станков. В химической и текстильной промышленности они изолируют вибрирующие смесители, центрифуги и чесальные машины. В строительстве и ЖКХ виброопоры BR1500 используются для монтажа вентиляционного оборудования, бойлерных установок и циркуляционных насосов, снижая шум и вибрацию в жилых и административных зданиях.

Современные технологии

В эпоху Индустрии 4.0 виброопора BR1500 становится частью «умной» системы мониторинга состояния оборудования. Интеграция с датчиками вибрации и IoT-платформами позволяет отслеживать уровень демпфирования в реальном времени. Это даёт возможность прогнозировать износ, планировать техобслуживание и предотвращать выход станков из строя. Коллаборативные роботы (коботы), работающие рядом с людьми, также часто устанавливаются на такие виброизоляторы для обеспечения плавности хода и дополнительной безопасности.

Обслуживание и ремонт

Обслуживание виброопоры BR1500 сводится к периодическому визуальному контролю состояния резинового элемента и проверке момента затяжки крепёжных болтов. Раз в полгода рекомендуется осматривать опоры на предмет появления трещин, расслоения резины от металла, остаточной деформации и признаков разрушения металлических элементов. Для продления срока службы следует исключить попадание на резину стружки, окалины и прямых потоков масла.

Ремонт как таковой для неразборной конструкции виброопоры BR1500 не предусмотрен. В случае обнаружения критических дефектов (глубокие трещины, разрыв, потеря упругости) опора подлежит замене. Своевременная замена изношенных опор предотвращает рост вибрации, который может привести к ускоренному износу подшипников, редукторов и других узлов основного оборудования.

Ремкомплект или ЗИП

Конструкция виброопоры является неразборной, поэтому ремонтный комплект обычно не предусмотрен. Однако для удобства монтажа и обслуживания рекомендуется держать в ЗИПе (запас инструментов и приспособлений) полный комплект монтажных болтов, гаек и штатных шайб, соответствующих типу подключения конкретного оборудования. Также в качестве быстроизнашиваемых деталей можно рассматривать сами опоры – на критически важных производственных линиях целесообразно иметь запасные виброопоры BR1500 для оперативной замены. Оригинальные крепёжные элементы можно заказать отдельно.

Аналоги устройства

Помимо базовой модели BR1500, в линейке представлены другие виброизолирующие решения:
1. Виброопора BR200 – для меньших нагрузок (до 200 кг), компактное исполнение.
2. Виброопора BR2500 – усиленная модификация для нагрузок свыше 2500 кг.
3. Виброопора с регулируемой высотой – позволяет точно выставить горизонт станка.
4. Виброопора усиленная с фланцевым креплением – для агрегатов с высокой горизонтальной нагрузкой.
5. Виброопора специального исполнения – с повышенной стойкостью к маслам и кислотам.

Условное обозначение

Экономические выгоды

Использование виброопоры BR1500 напрямую влияет на снижение эксплуатационных затрат. Гашение вибрации сокращает простои из-за поломок оборудования, уменьшает расход энергии на преодоление паразитных колебаний и увеличивает ресурс станков в 1.5–2 раза. Это ведёт к росту окупаемости инвестиций (ROI) за счёт повышения общей эффективности производства и снижения затрат на ремонт строительных конструкций.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры виброопоры BR1500 ориентировочно составляют 150 мм в длину, 150 мм в ширину и 50 мм в высоту (в свободном состоянии под нагрузкой высота уменьшается). Верхний узел представляет собой резьбовую втулку стандартного размера под крепёжный болт. Нижняя часть – это опорная стальная пластина (пята) тип 1 с четырьмя монтажными отверстиями под анкерные болты, расположенными по углам. Такая конструкция позволяет надежно зафиксировать опору на бетонном полу или металлической раме и обеспечивает удобный монтаж даже в стеснённых условиях.

Примеры заказа

Модель Виброопора BR1500-Т1 – виброопора BR1500 в исполнении тип 1 (4 отверстия в опорной плите) для монтажа на бетонное основание.

Модель Виброопора BR1500-Т1-ОЕ – виброопора BR1500 тип 1 с увеличенной стойкостью резины к маслу (Oil Extended).

Модель Виброопора BR1500-Т1-ХЛ – виброопора BR1500 тип 1 в хладостойком исполнении для работы при температурах до –60°C.

Адаптация к российским условиям

Конструкция виброопоры BR1500 изначально адаптирована к российским реалиям: работа в диапазоне от –40°C до +80°C, устойчивость к перепадам влажности и совместимость с типовыми отечественными смазочно-охлаждающими жидкостями (СОЖ) и маслами, применяемыми в станках. Устройство готово к эксплуатации на любых промышленных объектах и в ЖКХ по всей территории РФ и стран СНГ, где требования к виброзащите особенно актуальны из-за широкого использования мощного оборудования.

Работа в экстремальных условиях

Резиновый элемент виброопоры BR1500 сохраняет работоспособность при экстремально низких температурах (до –40°C) и в условиях повышенной запылённости. Коррозионностойкое покрытие металлических деталей защищает опору в цехах с высокой влажностью. Применение специальных резиновых смесей (по запросу) позволяет эксплуатировать опору в контакте с отечественными гидравлическими маслами по ГОСТ. Простая конструкция допускает быструю диагностику и замену прямо на объекте, без необходимости демонтажа всего оборудования.

Возможность работы на Марсе или Луне

Если говорить теоретически, то виброопора BR1500 могла бы найти применение в лунной или марсианской миссии для изоляции вибраций буровых установок или генераторов. Потребовалась бы доработка резинового состава для работы в вакууме и при сверхнизких температурах, но сам принцип демпфирования остался бы неизменным. Такая мысленная «космическая» проверка лишь подтверждает заложенный в её конструкцию значительный запас надёжности и прочности.
