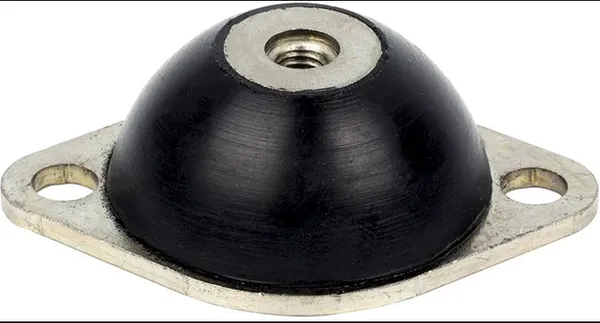

Виброопора BR0100

Виброопора BR0100 — это высокоэффективное виброизолирующее устройство, предназначенное для гашения колебаний и снижения шума в работе промышленного оборудования. Обеспечивает надежную защиту станков и приборов от динамических нагрузок, продлевая их ресурс и комфорт эксплуатации.

Описание и назначение

Виброопора BR0100 относится к классу резинометаллических демпфирующих элементов и является ключевым компонентом систем виброзащиты в машиностроении и промышленности. Её основное назначение — поглощать и рассеивать энергию механических колебаний, возникающих от работающего оборудования или передающихся извне. Установка качественной виброопоры BR0100 решает комплекс задач: защита самого оборудования от преждевременного износа, снижение уровня структурного шума в цехах, лабораториях и мастерских, а также обеспечение устойчивости высокоточных приборов.

В отличие от простых резиновых прокладок, виброопора BR0100 имеет сбалансированную конструкцию, воспринимающую нагрузки не только по вертикальной оси, но и в горизонтальной плоскости. Это позволяет эффективно работать с разнонаправленными вибрациями. Универсальность и надежность сделали виброопору BR0100 востребованной для монтажа токарных, фрезерных, шлифовальных станков, компрессоров, насосов, измерительных комплексов и другого технологического оснащения. Конструкция виброопоры предусматривает быстрый и удобный монтаж, что сокращает время ввода оборудования в строй.

Вес, габариты, код ТН ВЭД, ГОСТ

Почему её сравнивают с подвеской автомобиля

Работа виброопоры BR0100 для станка — всё равно что работа подвески для автомобиля: она не убирает все неровности «дороги», но делает движение плавным и защищает «кузов» (ваше оборудование) от разрушительной тряски, незаметно и надёжно.

Технические характеристики

Принцип работы

Принцип работы виброопоры BR0100 основан на преобразовании механической энергии колебаний в тепловую энергию внутри эластичного резинового элемента. Когда станок или иной источник создает вибрацию, она передается на верхнюю металлическую пластину виброопоры. Эластичный резиновый демпфер, расположенный между верхней и нижней металлическими деталями, деформируется, поглощая значительную часть колебательной энергии. За счет внутреннего трения в структуре резины эта энергия рассеивается в виде тепла, не передаваясь на фундамент или опорную раму.

Гибридная «резинометаллическая» конструкция обеспечивает не только демпфирование, но и достаточную жесткость для статической поддержки оборудования. Виброопора BR0100 эффективно работает в широком диапазоне частот, особенно критичных для промышленных машин. Именно такой двойной эффект — опора и гаситель — делает применение виброопоры BR0100 столь эффективным для защиты как самого агрегата от резонансных разрушений, так и окружающих конструкций от передаваемых вибраций. Для корректной работы важно правильно распределить установочную нагрузку, чтобы каждая опора работала в своем номинальном диапазоне.

Чего не стоит делать при монтаже

Классическая ошибка — установка виброопор BR0100 на неровную, загрязнённую или замасленную поверхность, а также неравномерная затяжка крепёжных болтов. Это сводит на нет эффект виброизоляции и может привести к перекосу и ускоренному износу демпфера.

Температурный режим и срок службы

Стандартный рабочий температурный диапазон для виброопоры BR0100 составляет от -30°C до +70°C. В данных пределах резиновая смесь сохраняет эластичность и демпфирующие свойства. При эксплуатации за пределами этих температур возможно временное снижение эффективности (при сильном холоде) или ускоренное старение резины (при высокой жаре). Ресурс виброопоры BR0100 напрямую зависит от условий эксплуатации: статической нагрузки, амплитуды и частоты вибраций, а также от температурного режима и воздействия агрессивных сред (масел, озона).

При правильном подборе под нагрузку и в стандартных условиях производства типовой срок службы виброопоры BR0100 составляет несколько лет. Основным фактором, влияющим на ресурс, является старение и «усталость» резины, поэтому важно регулярно проводить визуальный осмотр на предмет потери эластичности, растрескивания или чрезмерной остаточной деформации демпфирующего элемента.

Область применения

Сфера применения виброопоры BR0100 невероятно широка благодаря своей универсальности. В машиностроении и автомобильной промышленности её используют для установки металлорежущих и деревообрабатывающих станков, прессов, испытательных стендов. В строительстве и ЖКХ — для виброизоляции генераторов, насосных и вентиляционных агрегатов. В нефтегазовой отрасли и химической промышленности виброопора BR0100 монтируется под компрессоры, смесители и другое оборудование для снижения шума и вибрации. В горнодобывающей промышленности она защищает дробильное и сортировочное оборудование. В текстильной промышленности и металлообработке виброопоры устанавливают под ткацкие станки и ковочные молоты для защиты фундаментов и снижения уровня шума в цехах.

Современные технологии

В эпоху цифровизации виброопора BR0100 может стать частью интеллектуальной системы мониторинга. Интеграция с датчиками вибрации и PLC позволяет отслеживать состояние демпферов в режиме реального времени, прогнозировать остаточный ресурс и предотвращать внезапные отказы, повышая общую надежность и эффективность технологической линии в рамках концепции Industry 4.0.

Обслуживание и ремонт

Обслуживание виброопоры BR0100 минимально и сводится к периодическому визуальному контролю её состояния и проверке затяжки крепежных соединений. Для продления срока службы важно не допускать контакта демпфирующего резинового элемента с маслами, растворителями и другими агрессивными жидкостями, способными вызвать его набухание или разрушение. Также критично избегать перегрузок, когда нагрузка на одну опору превышает её максимально допустимую статическую величину.

При обнаружении трещин, значительной остаточной деформации или потери упругости виброопору BR0100 следует заменить. В большинстве случаев ремонту не подлежит, так как резиновый элемент связан с металлическими частями вулканизацией. Своевременная замена вышедших из строя опор предотвратит увеличение вибраций и защитит более дорогостоящее оборудование от повреждений.

Ремкомплект или ЗИП

Виброопора BR0100 поставляется как единое изделие и не имеет стандартного ремонтного комплекта в силу своей неразборной конструкции. Однако в качестве запасных частей и ЗИП для системы виброизоляции настоятельно рекомендуется иметь набор самих виброопор BR0100 для оперативной замены. Также в ремонтный комплект всей системы могут входить крепежные элементы (болты, шайбы, гайки), подкладные пластины для выравнивания и специализированные смазки для резьбы, не воздействующие на резину. Оригинальные запасные виброопоры всегда можно заказать у поставщика.

Аналоги устройства

1. Виброопора сферического типа с резьбовым штоком.
2. Регулируемая пружинная виброопора с демпфером.
3. Резиновая амортизирующая опора в форме цилиндра.
4. Комбинированная виброопора с повышенной демпфирующей способностью.
5. Универсальная резинометаллическая пластина для виброизоляции.

Условное обозначение

Экономические выгоды

Применение виброопоры BR0100 — это не статья расходов, а инвестиция в надежность. Снижение вибраций ведет к сокращению внеплановых простоев оборудования, уменьшению затрат на ремонт станков и фундаментов, экономии энергии за счет снижения паразитных колебаний. Это напрямую влияет на рост общей окупаемости (ROI) производства и позволяет избежать издержек, связанных с преждевременным выходом из строя дорогостоящего технологического оснащения.

Изображения

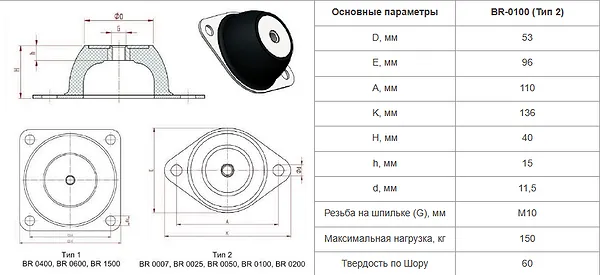

Габаритные и присоединительные размеры

Габаритные размеры виброопоры BR0100 соответствуют её типоразмеру и позволяют производить монтаж в стесненных условиях. Тип присоединения — комбинированный: верхняя часть имеет резьбовую втулку для болтового крепления к раме оборудования, а нижняя представляет собой плоскую металлическую пяту с четырьмя (тип 1) или двумя (тип 2) отверстиями под крепеж к полу или основанию. Это обеспечивает надежную фиксацию и простоту установки, не требующую специального инструмента. При монтаже важно выдерживать равномерность затяжки всех крепежных элементов.

Примеры заказа

Модель BR0100-01 — Виброопора базового исполнения с опорной пятой на 4 отверстия.

Модель BR0100-02 — Виброопора с уменьшенной опорной пятой на 2 отверстия для компактного монтажа.

Адаптация к российским условиям

Виброопора BR0100 адаптирована для эксплуатации в России и СНГ: резиновая смесь сохраняет эластичность в условиях широкого перепада температур от летней жары до зимних холодов, устойчива к воздействию типовых промышленных масел и сред. Конструкция максимально проста и ремонтопригодна, что ценится на отечественных предприятиях машиностроения, металлообработки и ЖКХ.

Работа в экстремальных условиях

Виброопора BR0100 способна работать в экстремальных условиях, характерных для некоторых регионов России. Её конструкция рассчитана на сохранение работоспособности при отрицательных температурах, характерных для зимнего периода на севере страны. Резиновая смесь обладает морозостойкостью, предотвращающей растрескивание на морозе. Кроме того, она сохраняет демпфирующие свойства при кратковременном воздействии повышенных температур, что позволяет использовать виброопору BR0100 вблизи нагревающихся агрегатов или в цехах с жарким микроклиматом.

Возможность работы на Марсе или Луне

Если бы на Марсе оказался земной станок, то виброопоре BR0100 пришлось бы работать в условиях разреженной атмосферы и экстремальных температурных перепадов. Отсутствие кислорода и озона замедлило бы старение резины, а вот температурный режим потребовал бы специального исполнения. На Луне главным врагом стал бы космический холод, но сам принцип гашения вибраций остался бы неизменным — подчёркивая надёжность, проверенную в земных «недрах» горнодобывающих комбинатов и металлургических цехов.

Часто задаваемые вопросы

Как подобрать нужное количество виброопор BR0100 для станка?
Количество виброопор равно количеству точек опоры оборудования (обычно 4 или 6). Необходимо рассчитать общий вес станка вместе с заготовками и инструментом, разделить на число опор и убедиться, что нагрузка на одну виброопору BR0100 не превышает её максимальную статическую грузоподъёмность.

Снижает ли виброопора BR0100 уровень шума?
Да, косвенно. Основная задача виброопоры BR0100 — гасить механические колебания (вибрацию), передаваемые через конструкции. Снижение вибраций приводит к уменьшению структурного шума, излучаемого этими конструкциями (полом, стенами). Таким образом, установка виброопоры ведет к общему снижению уровня шума в помещении.

Возможна ли доставка виброопоры BR0100 в наш город?
Да, мы осуществляем быструю доставку оборудования по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Минск, Алматы, Ташкент, Баку и другие города. Сроки и стоимость доставки уточняйте у менеджеров.

Какая гарантия на виброопору BR0100?
Оригинальная виброопора BR0100 от производителя Гидромаш поставляется со стандартной гарантией 12 месяцев с момента отгрузки, при условии соблюдения правил монтажа и эксплуатации.

Почему выбирают «Гидромаш»

Выбирая виброопору BR0100, вы получаете надежное и эффективное решение для защиты вашего оборудования. Мы предлагаем оригинальную продукцию бренда Гидромаш с полной гарантией 12 месяцев. Купить виброопору BR0100 выгодно и просто: всегда есть возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут с подбором, оформят заказ и организуют оперативную доставку по всей России и странам СНГ. Цена на виброопору BR0100 является конкурентной при неизменно высоком качестве. Обращайтесь, чтобы заказать этот надежный компонент виброзащиты для вашего предприятия и обеспечить стабильную работу оборудования.
