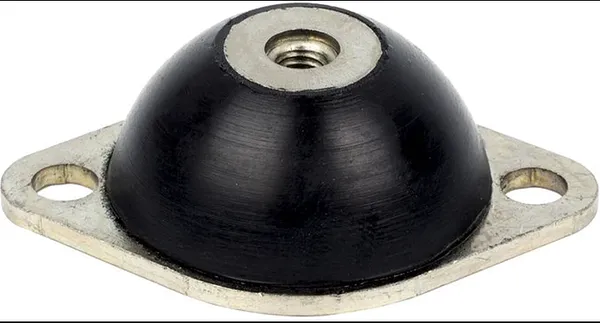

Виброопора BR0050

Виброопора BR0050 производства Гидромаш — это эффективное резинометаллическое устройство для гашения вибраций и снижения шума промышленного оборудования. Она служит промежуточным демпфирующим элементом между станиной станка и опорной поверхностью, воспринимая как статические, так и сложные динамические нагрузки. Подбор правильной виброопоры BR0050 обеспечивает защиту оборудования и повышает комфорт в рабочей зоне.

Описание и назначение

Виброопора BR0050 представляет собой технически совершенную опору, разработанную для изоляции источников колебаний в промышленных условиях. Её основная функция — снижение уровня нежелательных вибраций, возникающих как от самого оборудования (двигатели, насосы, механизмы), так и передающихся через пол или фундамент. Установка виброопоры BR0050 особенно критична для точного оборудования, лабораторных приборов и станков, чувствительных к внешним колебаниям.

По своей конструкции виброопора BR0050 относится к демпфирующим устройствам резинометаллического типа, что обеспечивает высокий коэффициент гашения колебаний в широком частотном диапазоне. По сравнению с чисто пружинными или резиновыми аналогами, такая комбинация материалов гарантирует долговечность, стабильность характеристик и надёжную работу под постоянной нагрузкой. Правильно подобранная виброопора BR0050 не только защищает сам агрегат, но и предотвращает распространение вибраций на строительные конструкции, снижая общий шум в цехе.

Ключевыми преимуществами, которые даёт использование виброопоры BR0050, являются значительное увеличение ресурса механизмов за счёт снижения усталостных нагрузок, повышение точности обработки на станках и улучшение условий труда операторов. Каждая виброопора BR0050 рассчитана на определённый диапазон статических нагрузок, что позволяет инженерам точно спроектировать систему виброизоляции.

Вес, габариты, код ТН ВЭД, ГОСТ

Вибрация — это не музыка!

Если бы у станков были уши, они бы благодарили вас за установку виброопоры BR0050, потому что от постоянной тряски у них скоро бы 'заболела голова' — точнее, подшипники и шпиндели. Эта опора работает как тихий и надёжный 'спасатель', который гасит все вредные колебания, не давая им превратить точное оборудование в источник хаоса и шума.

Технические характеристики

Принцип работы

Принцип работы виброопоры BR0050 основан на преобразовании механической энергии вибрации в тепловую энергию за счёт внутреннего трения в упругом резинометаллическом элементе. Когда станок или насос создаёт колебания, они через крепёж передаются на верхнюю металлическую часть опоры. Далее энергия деформирует резиновый сердечник, который, будучи жёстко связан с металлом, эффективно поглощает и рассеивает её.

Важным аспектом функционирования виброопоры BR0050 является её способность работать как на сжатие (вертикальные нагрузки), так и на сдвиг (горизонтальные воздействия). Это позволяет гасить сложные пространственные колебания. Эффективность демпфирования зависит от правильно подобранной нагрузки: перегрузка или недогрузка виброопоры BR0050 может снизить её эффективность. Таким образом, грамотный подбор модели виброопоры BR0050 по массе оборудования — залог долговечности и тишины.

Секрет долгой службы

Типичная ошибка: монтаж виброопоры BR0050 на загрязнённую, неровную или непрочную поверхность пола. Это приводит к неравномерному распределению нагрузки, проседанию и быстрому выходу резинового элемента из строя. Всегда очищайте и выравнивайте поверхность перед установкой!

Температурный режим и срок службы

Виброопора BR0050 рассчитана на работу в широком температурном диапазоне, характерном для большинства промышленных помещений — от –30°C до +70°C. Стойкость резиновой смеси к морозу и жаре обеспечивает сохранение упругих свойств, что критически важно для постоянного демпфирующего эффекта. При температурах ниже допустимого порога резина может терять эластичность, выше — ускоренно стареть.

Срок службы виброопоры BR0050 напрямую зависит от условий эксплуатации: постоянной нагрузки, температурного режима и наличия агрессивных сред (масла, растворители, озон). При соблюдении рекомендаций производителя и работе в номинальном диапазоне нагрузок ресурс составляет несколько лет. Своевременная замена виброопоры BR0050 при потере эластичности резины предотвратит увеличение вибраций оборудования.

Область применения

Виброопора BR0050 находит применение в самых разных отраслях промышленности для снижения шума и вибраций. В машиностроении и автомобильной промышленности её используют для установки испытательных стендов, прессов и металлорежущих станков. В горнодобывающей промышленности и нефтегазовой отрасли она защищает насосные агрегаты и генераторы. В деревообработке и текстильной промышленности виброопора BR0050 гасит колебания пильных, строгальных и ткацких станков. В химической промышленности она изолирует вибрацию миксеров и мешалок. В строительстве и ЖКХ с её помощью снижают шум от насосных станций и вентиляционного оборудования.

Современные технологии

Интеграция виброопоры BR0050 в современные 'умные' производства (Industry 4.0) открывает новые возможности. Датчики, установленные на опоры, могут в режиме реального времени передавать данные о вибрации оборудования на ПЛК или в IoT-платформу. Это позволяет не только контролировать степень демпфирования, но и прогнозировать износ самой опоры и узлов станка, реализуя предиктивное обслуживание. Коллаборативные роботы (коботы), работающие рядом с людьми, также используют виброизоляцию для снижения собственных шумов и повышения точности.

Обслуживание и ремонт

Обслуживание виброопоры BR0050 сводится к регулярному визуальному контролю её состояния: проверке целостности резинового элемента, отсутствию трещин, отслоений от металла и признаков остаточной деформации. Важно следить, чтобы крепёжные элементы (гайки, болты) не ослабевали под действием вибрации. Продлить срок службы можно, обеспечивая чистоту вокруг оборудования — предотвращая попадание на резину масел, растворителей и абразивной пыли.

Самым уязвимым элементом, подверженным естественному износу, является резинометаллический демпфер. Со временем резина теряет эластичность, что снижает эффективность гашения вибраций. При обнаружении таких признаков необходима замена виброопоры BR0050 на новую. Ремонту в полевых условиях данный узел, как правило, не подлежит.

Ремкомплект или ЗИП

В состав ремонтного комплекта или ЗИП для обслуживания системы виброизоляции на базе опор BR обычно входят быстроизнашиваемые детали самого оборудования: крепёжные болты, гайки, шайбы, которые могут ослабляться от вибрации. Сам резинометаллический элемент виброопоры BR0050 представляет собой неразборный узел и заменяется целиком. Заказать оригинальные запасные виброопоры для замены можно у нашей компании.

Аналоги устройства

На рынке представлены различные аналоги виброизолирующих устройств, которые могут рассматриваться как альтернатива модели BR0050 в зависимости от требований по нагрузке и типу конструкции: виброопоры пружинного типа серии PF для высокочастотных нагрузок; резиновые антивибрационные прокладки общего назначения; регулируемые винтовые опоры с демпфером; пассивные виброизоляторы сейсмического типа для особо ответственных объектов; компактные опорные демпферы с сильфонным элементом для приборов.

Условное обозначение

Экономические выгоды

Применение виброопоры BR0050 напрямую влияет на экономику производства. Снижение вибрации продлевает ресурс дорогостоящего оборудования, сокращая частоту ремонтов и простои. Уменьшение уровня шума улучшает условия труда, что ведёт к росту производительности и снижению фонового стресса у персонала. Инвестиции в качественную виброизоляцию, такую как виброопора BR0050, быстро окупаются за счёт сохранения точности обработки и уменьшения энергопотерь на преодоление паразитных колебаний.

Изображения

Габаритные и присоединительные размеры

Виброопора BR0050 имеет компактные габариты, позволяющие устанавливать её в ограниченном пространстве под оборудованием. Типичные размеры для данного типоразмера: высота установки (с крепёжной втулкой) составляет примерно 100 мм, диаметр опорной стальной пяты — около 120 мм.

Верхнее присоединение обеспечивается резьбовой втулкой, в которую вкручивается болт для крепления к раме станка. Нижнее крепление осуществляется через четыре отверстия в опорной пяте (Тип 1), что обеспечивает устойчивость и равномерное распределение давления на пол. Предварительный расчёт расстояний между точками установки виброопоры BR0050 важен для равномерного распределения массы оборудования.

Примеры заказа

Модель Виброопора BR0050-01 — Исполнение с оцинкованными металлическими деталями для умеренно агрессивной среды.

Модель Виброопора BR0050-02 — Исполнение с окрашенным покрытием для стандартных промышленных условий.

Модель Виброопора BR0050-04 — Исполнение для повышенной нагрузки (уточняйте спецификацию).

Адаптация к российским условиям

Виброопора BR0050 отлично адаптирована для эксплуатации в суровых российских условиях. Она сохраняет свои демпфирующие свойства в широком диапазоне температур, характерных для неотапливаемых цехов или объектов в северных регионах. Конструкция рассчитана на работу с оборудованием, установленным на неидеально ровных бетонных полах, типичных для отечественных производств и объектов ЖКХ. Использование стойких резиновых смесей гарантирует долговечность в реальных промышленных условиях РФ и стран СНГ.

Работа в экстремальных условиях

Виброопора BR0050 способна сохранять работоспособность при температурах до –40°C за счёт применения специальных морозостойких резиновых смесей, что делает её применимой в неотапливаемых ангарах или в северных широтах. Она устойчива к кратковременному воздействию технических масел и смазок, соответствующих отечественным стандартам ГОСТ.

Конструктивная простота и отсутствие сложных внутренних элементов делают диагностику состояния виброопоры BR0050 доступной даже в полевых условиях — достаточно визуального осмотра. В случае выхода из строя её замена не требует специального инструмента и может быть выполнена силами обслуживающего персонала.

Возможность работы на Марсе или Луне

Если бы промышленные станки когда-нибудь заработали в марсианской колонии, виброопора BR0050 могла бы пригодиться и там. Её резиновый демпфер, рассчитанный на диапазон от –30°C, справился бы с холодными марсианскими ночами, а металлическая конструкция выдержала бы низкое атмосферное давление. Правда, пришлось бы решать задачу с защитой от космической радиации, воздействующей на резину. Этот мысленный эксперимент лишь подчёркивает запас прочности и надёжности, заложенный в эту, казалось бы, простую деталь.

Часто задаваемые вопросы

Как подобрать виброопору BR0050 под конкретный станок?
Подбор осуществляется по массе оборудования, приходящейся на одну точку опоры. Нужно общий вес агрегата разделить на количество опор, добавив запас 10-20%. Для точного расчёта динамических нагрузок лучше проконсультироваться с нашими инженерами.

Можно ли использовать виброопору BR0050 на улице?
Да, при условии защиты от прямых атмосферных осадков и прямого ультрафиолетового излучения, которые ускоряют старение резины. Рекомендуется использование козырьков или кожухов.

Как осуществляется доставка виброопоры BR0050?
Мы организуем оперативную доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону.

Какой срок службы у виброопоры BR0050?
Срок службы зависит от условий эксплуатации (нагрузка, температура, среда). При нормальных условиях и нагрузке, близкой к номинальной, ресурс составляет от 3 до 7 лет. Регулярный осмотр состояния резинового элемента поможет вовремя запланировать замену.

Почему выбирают «Гидромаш»

Выбирая виброопору BR0050 от бренда Гидромаш, вы получаете проверенное решение для виброизоляции с гарантией качества. Мы предлагаем возможность купить оригинальное оборудование с официальной гарантией 12 месяцев. Наличие на центральных складах и возможность быстрой отгрузки из Москвы, Санкт-Петербурга, Ростова-на-Дону, Новосибирска и Казани минимизируют сроки поставки. Организуем быструю доставку по всей России и в страны СНГ. Чтобы заказать виброопору BR0050 по привлекательной цене и уточнить актуальное наличие, обратитесь к нашим менеджерам через форму обратной связи или по телефону.
