| Диаметр, Ду | 10 |
| Давление, Мпа | 1 |
| Вес, кг | 4,5 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Устройство очистки сжатого воздуха П-ППВМ 16.24 | 16 | 1 | 4,5 | 11682 руб. |
|
Устройство очистки сжатого воздуха П-ППВМ 16.24 | - | 0,63 | - | По запросу |
|
Устройство очистки сжатого воздуха П-ППВМ 10-14 | 10 | 1 | 3,5 | По запросу |
|
Устройство очистки сжатого воздуха П-ППВМ 10-24 | 10 | 1 | 4,5 | По запросу |
|
Устройство очистки сжатого воздуха П-ППВМ 10.14 УХЛ4 | - | 0,63 | 6 | По запросу |
|
Устройство очистки сжатого воздуха П-ППВМ 16.14 | 16 | 1 | 3,5 | 9729,69 руб. |
🛠️ Устройство очистки сжатого воздуха П-ППВМ 10-24 разработано для высокоточной подготовки сжатого воздуха в системах газостатических подшипников шлифовальных станков и пневмоприводов с повышенными требованиями к чистоте воздушной среды.
💧 Агрегат обеспечивает комплексную обработку воздушного потока, включая удаление механических частиц, конденсата и масляных паров, что критически важно для прецизионного оборудования.

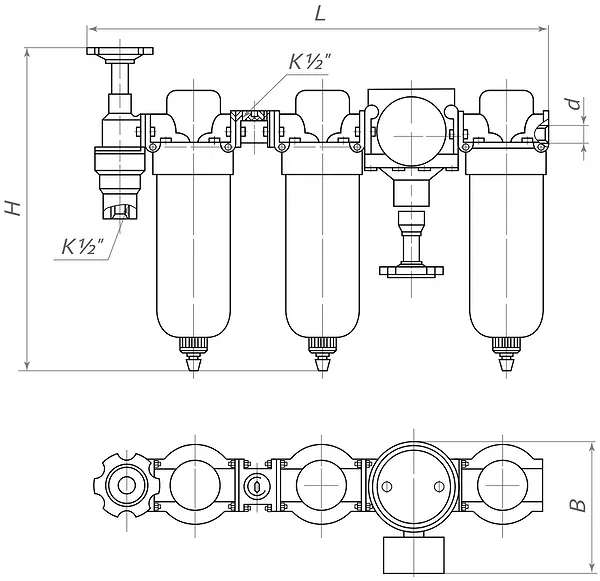

📏 Масса устройства не превышает 4,5 кг при габаритных размерах: длина — 435 мм, ширина — 125 мм, высота — 300 мм. Код ТН ВЭД: 8421398600. Соответствует требованиям ГОСТ 17433-80 по классу загрязненности 1 и 0.
«Качественная очистка сжатого воздуха П-ППВМ 10-24 — залог безотказной работы прецизионных станков даже в экстремальных условиях эксплуатации»
|
Параметр |
Нормы для типоразмеров |
|
П-ППВМ 10-24 |
|
|
Условный проход, мм |
10;16 |
|
Давление, МПа (кгс/см2): - номинальное - минимальное |
|
|
Диапазон настройки давления на выходе, МПа (кгс/см2) |
0,05—0,9 (0,5—9,0) |
|
Номинальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин, не менее |
1,25 |
|
Абсолютная тонкость фильтрации, мкм |
0,5 |
|
Степень очистки, %, не менее |
99,9 |
|
Снижение температуры точки росы, °С, не менее |
-10 |
|
Примечание. Расход воздуха для промежуточного отбора при расходе на выходе 1,25 м3/мин — не более 1 м3/мин. |
|
🌡️ Устройство очистки сжатого воздуха П-ППВМ 10-24 функционирует в диапазоне температур от -40°C до +50°C. Система включает многоступенчатую обработку: центробежный влагоотделитель, адсорбционный осушитель и фильтр тонкой очистки с гарантией 99.9% удаления загрязнений.
🌀 Работа устройства основана на комбинации механической фильтрации, адсорбции влаги и прецизионной регулировки давления, что обеспечивает стабильные параметры воздуха на выходе.
⏳ Эксплуатационный ресурс Устройства очистки сжатого воздуха П-ППВМ 10-24 составляет не менее 10 лет при соблюдении регламента технического обслуживания. Рекомендуется проводить замену фильтрующих элементов каждые 6 месяцев.
🏭 Агрегат активно используется в металлорежущих станках, системах пневмоавтоматики, медицинском оборудовании и лабораторных комплексах, где критична чистота сжатого воздуха класса 0 по ISO 8573-1.
🔄 Альтернативные решения: фильтры серии FRC от Festo, осушители Parker H175, установки очистки воздуха КТМ-25. Однако Устройство очистки сжатого воздуха П-ППВМ 10-24 выделяется оптимальным соотношением цена/качество и адаптацией под российские стандарты.
🔧 В ремкомплект Устройства очистки сжатого воздуха П-ППВМ 10-24 входят: фильтрующий элемент (арт. ППВМ-Ф01), уплотнительные кольца (набор УП-10), адсорбент (канистра АД-500). Быстроизнашиваемые детали: мембрана редуктора, поплавковый клапан, фильтрующий модуль.
|
П-ППВМ |
хх |
- |
х |
х |
УХЛ4 |
|||
|
Климатическое исполнение, категория размещения |
||||||||
|
Вид присоединительной резьбы и способ удаления конденсата: |
||||||||
|
Класс загрязненности воздуха: |
||||||||
|
Условный проход, мм |
||||||||
|
Устройство очистки воздуха |
||||||||
📦 Типовые заказы: 4 шт. для линии станков модели 3М153, 2 шт. для системы пневмоавтоматики сборочного комплекса. Минимальная партия — 1 единица. Готовы рассмотреть индивидуальные запросы на批量 поставку.
Какой класс очистки обеспечивает П-ППВМ 10-24?
Устройство очистки сжатого воздуха П-ППВМ 10-24 гарантирует 99.9% удаления загрязнений с тонкостью фильтрации 0.5 мкм, соответствует классу 0 по ISO 8573-1.
Требуется ли предварительная очистка воздуха перед П-ППВМ 10-24?
Да, входной воздух должен соответствовать не грубее 12 классу загрязненности по ГОСТ 17433-80. Рекомендуется установка предфильтра при использовании компрессоров без встроенного очистителя.
Как часто нужно менять фильтрующий элемент?
Плановая замена фильтрующего модуля проводится каждые 500 часов работы или 6 месяцев эксплуатации, в зависимости от того, что наступит раньше.
Подходит ли устройство для пищевого производства?
Да, при комплектации фильтром из пищевой нержавеющей стали (опция SS-01) устройство допущено к использованию в пищевой промышленности согласно ТР ТС 021/2011.
Какой температурный режим предусмотрен?
Устройство очистки сжатого воздуха П-ППВМ 10-24 работает в диапазоне -40°C до +50°C с гарантией снижения точки росы на 10°C.
Есть ли гарантия на изделие?
Гарантийный срок — 24 месяца при условии монтажа в вертикальном положении и соблюдении требований по дренажу конденсата.
🚚 Устройство очистки сжатого воздуха П-ППВМ 10-24 производства ГИДРОМАШ доступно для заказа с доставкой по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ. Гарантируем оригинальное качество, техническую поддержку и возможность поставки в течение 3 рабочих дней после оформления заказа. Выбирая ГИДРОМАШ — вы инвестируете в надежность вашего производства!
