| Давление, Мпа | 1,6 |
| Вес, кг | 8,5 |
| Производимые модели | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|
|
Ресивер Р1-050 | 1 | 12 | По запросу |
|
Ресивер Р1-063 | 1 | - | По запросу |
|
Ресивер Р1-080 | 1 | - | По запросу |
|
Ресивер Р1-100 | 1,6 | 8,5 | По запросу |
|
Ресивер Р1-125 | 1 | 15 | По запросу |
|
Ресивер Р1-150 | 1,6 | 2 | По запросу |
|
Ресивер Р1-200 | 1 | - | По запросу |

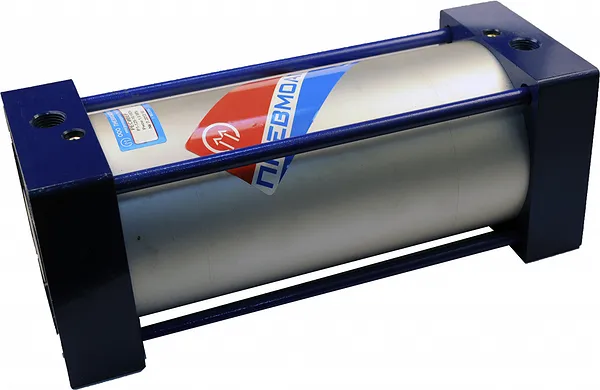

⚙️ Ресивер Р1-100 предназначен для стабильного хранения сжатого воздуха в пневмосистемах промышленного оборудования. Модель входит в серию Р1 с объемом от 0,5 до 20 литров, соответствует требованиям ГОСТ 31168-2004. Оптимальные габариты (диаметр 100 мм) и конструкция обеспечивают простую интеграцию в существующие линии. В ассортименте представлены варианты с диаметром цилиндра 50–200 мм и длиной гильзы до 2545 мм для максимальной гибкости подбора.
🔧 Для подключения пневмолиний в крышках Ресивера Р1-100 выполнены резьбовые отверстия G1/2", а 4 крепежных точки обеспечивают надежную фиксацию. Доступны три варианта монтажа: на лапах, фланце или с использованием внутренней резьбы муфт. При выборе способа установки уточняйте комплектацию при заказе.
📏 Пример оформления заказа для устройства с диаметром 100 мм, объемом 10 л, климатическим исполнением УХЛ и категорией размещения 4: РЕСИВЕР Р1-100-10 УХЛ 4. Масса устройства – 8,5 кг, Код ТН ВЭД 8481 80 910 0.
«Ресивер Р1-100 – сердце вашей пневмосистемы: стабильность давления и долговечность в каждой детали!»
|
Параметры |
Нормы для типоразмеров |
||||||
|
Р1- |
|||||||
|
-050 |
-063 |
-080 |
-100 |
-125 |
-160 |
-200 |
|
|
1.Присоединение пневмолиний |
G1/4" |
G3/8" |
G1/2" |
G3/4" |
|||
|
2.Рабочее давление, МПа |
1,0 |
||||||
|
3.Максимальное давление, МПа |
1,6 |
||||||
|
4.Объем, л |
0,5...5,5 |
1,0...9,0 |
1,0...15,0 |
1,0...20,0 |
2,0...20,0 |
||
|
5.Рабочая температура |
-40°C…+80°C |
||||||
|
6.Варианты крепления |
Внутренняя резьба, лапы, фланец |
||||||
🔄 Ресивер Р1-100 обеспечивает стабилизацию давления в пневмосетях за счет аккумуляции избыточного воздуха. В процессе работы компенсирует пиковые нагрузки, снижает износ компрессоров и предотвращает гидроудары. Диапазон рабочих температур (-40°C до +80°C) позволяет использовать устройство в условиях Крайнего Севера и жарких цехов. Срок службы при соблюдении ГОСТ 31168-2004 превышает 15 лет.
 |
Таблица 1. Присоединительные размеры Р1-100
|
Внутр. диаметр |
B |
D5 |
D7 |
E |
EE |
L1 |
L2 |
L3 |
L4 |
L6 |
L7 |
J4 |
|
100 |
55 |
89,0 |
М10 |
115 |
G1/2" |
1376 |
18,5 |
88 |
3,5 |
3,0 |
12,0 |
12,0 |
🏭 Устройство активно используется в: металлургических комплексах, автомобильных производствах, пищевой промышленности, системах автоматизации и лабораторном оборудовании. Ресивер Р1-100 идеален для комплектации линий покраски, прессов и пневмотранспорта благодаря устойчивости к вибрациям и коррозии.
🔁 Совместим с компрессорами: Fiac AC 210, ABAC S 75, Kaeser ASD 12. Конкурентные модели: Бежецк РВ-10, Пневмострой РЕС-10. Однако Ресивер Р1-100 от ГИДРОМАШ превосходит аналоги увеличенным ресурсом (15 лет против 10) и адаптацией под российские условия эксплуатации.
🔧 Для Ресивера Р1-100 рекомендуется периодическая замена: уплотнительных колец (арт. УК-100), предохранительных клапанов (ПК-Р1), манометров (МП-100). Стандартный ремкомплект включает 4 уплотнителя и 2 переходника – стоимость 1 200 ₽.
| Символ | Расшифровка |
| Р1 | Серия пневморесиверов |
| 100 | Диаметр цилиндра, мм |
| 10 | Номинальный объем, л |
| УХЛ | Климатическое исполнение |
| 4 | Категория размещения |
📦 Популярные конфигурации: 4 шт. РЕСИВЕР Р1-100-10 УХЛ 4 (для завода в Новосибирске), 2 шт. Р1-100-15 УХЛ 4 (комплектация цеха в Казани). Минимальный заказ – 1 единица, срок изготовления 3-5 рабочих дней.
🚚 Ресивер Р1-100 доставляем в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в страны СНГ (Казахстан, Беларусь, Армения). Сроки: 2-7 дней при 100% предоплате. Гарантия возврата при повреждении груза.
❓ Как проверить герметичность Ресивера Р1-100?
Проводится гидравлическим испытанием под давлением 1.6 МПа в течение 10 минут. Критерий – отсутствие протечек и деформаций.
❓ Можно ли использовать Р1-100 при температуре -45°C?
Нет, минимальная температура эксплуатации – -40°C согласно ГОСТ 31168-2004. Для экстремальных условий предлагаем модификацию с утеплителем.
❓ Требуется ли ежегодное ТО для Ресивера Р1-100?
Рекомендуется проверять давление и состояние уплотнителей раз в 6 месяцев. Полное ТО – раз в 3 года.
❓ Как подобрать объем ресивера под компрессор 7.5 кВт?
Оптимальный объем = 6 л на 1 кВт мощности. Для 7.5 кВт подойдет Р1-100 (10 л) или Р1-125 (15 л).
❓ Есть ли сертификаты на Ресивер Р1-100?
Да, предоставляем сертификат соответствия ТР ТС 010/2011 и паспорт с отметкой ОТК.
❓ Какой срок гарантии на устройство?
36 месяцев при соблюдении условий эксплуатации по паспорту. Гарантия не распространяется на повреждения от коррозии при нарушении климатических условий.
🌟 Ресивер Р1-100 от производителя ГИДРОМАШ – это сочетание немецкого качества и адаптации под российские реалии. 20 лет на рынке, собственное производство в Барнауле и склады-партнеры в 12 городах РФ обеспечивают быструю доставку и техподдержку 24/7. Все устройства проходят тройной контроль качества и комплектуются детальными инструкциями на русском языке. Закажите сегодня – получите бесплатную консультацию инженера!
