| Давление, Мпа | 0,63 |
| Производимые модели | Давление, Мпа | Цена | |
|---|---|---|---|
|
РДШ2-Реле давления РДШ-2 | 0,63 | 1800 руб. |

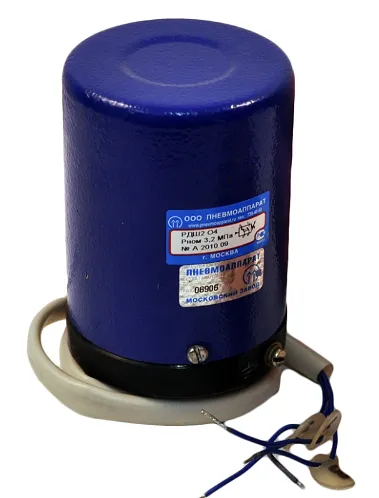

РДШ2-Реле давления РДШ-2
Описание
Реле давления РДШ-2 предназначено для контроля давления рабочей среды (с номинальным давлением 3,2 МПа) в вулканизационном оборудовании шинных производств.
Рабочая (контролируемая) среда – пароводяная смесь с температурой до +60?С. Утечка рабочей среды не допускается. Контролируемая среда подводится в подмембранную полость через отверстие К1/4” во фланце реле.
Основные характеристики
Контролируемая среда - пароводяная смесь с температурой 60оС
Климатическое исполнение О, категория размещения 4 по ГОСТ 15150.
Степень защиты от воздействия окружающей среды, обеспечиваемая конструкцией реле давления, - IP65 по ГОСТ 14254.
Виброустойчивость и вибропрочность должны соответствовать I степени жесткости по ГОСТ 28988.
| Параметр | Значение |
| Номинальное давление, МПа | 3,2 |
| Присоединение | К1/2 |
| Диапазон контролируемых давлений, МПа: - минимальное давление переключения при понижении давления, не более
- максимальное давление переключения при повышении давления, не менее |
0,01 0,1 |
| Диапазон контролируемых давлений, МПа: зона нечувствительности, не более | 0,05 |
| Номинальное напряжение переменного тока частотой 50 и 60 Гц, В | до 220 |
| Номинальное напряжение постоянного тока, В | до 220 |
| Наибольший рабочий ток при переменном напряжении 220 В, А | 1,6 |
| Наибольший рабочий ток при постоянномм напряжении 220 В, А | 0,25 |
| Масса, кг | 0,9 |
Устройство и работа
Реле давления состоит из следующих основных деталей: фланца, основания 2, мембранного узла (мембраны 3 и жесткого центра 4), толкателя 5, регулировочной втулки 6, пружины 7, гайки 8, микровыключателя 9, установленного на кронштейне 10, винта 11, предназначенного для поднастройки положения микровыключателя, проставки 12, винта заземления 13, клеммных колодок 14, кожуха 15 и сальникового устройства 16 для уплотнения электрических выводов.
Контролируемая среда подводится в подмембранную полость через отверстие К 1/4" во фланце 1.
Принцип действия реле основан на сравнении силы давления контролируемой среды на мембранный узел и силы упругих деформаций цилиндрической пружины 7. Усилие, возникающее при повышении давления контролируемой среды, воспринимается мембраной 3, жестким центром 4 и через толкатель 5 передается на шток микровыключателя 9, переключая его контакты.
Настройка на давление, при котором реле срабатывает, осуществляется с помощью регулировочной втулки 6 и пружины 7. Положение регулировочной втулки фиксируется гайкой 8.
При понижении давления контролируемой среды пружина 7 возвращает мембранный узел в исходное положение, освобождая шток микровыключателя 9, происходит обратное переключение его контактов.
В конструкции реле использован микропереключатель МП1101ЛТЗ.11 ТУ 16-526.329-78.
Величина давления, на которое настраивается реле, контролируется манометром.
Реле давления может быть установлено в любом пространственном положении.

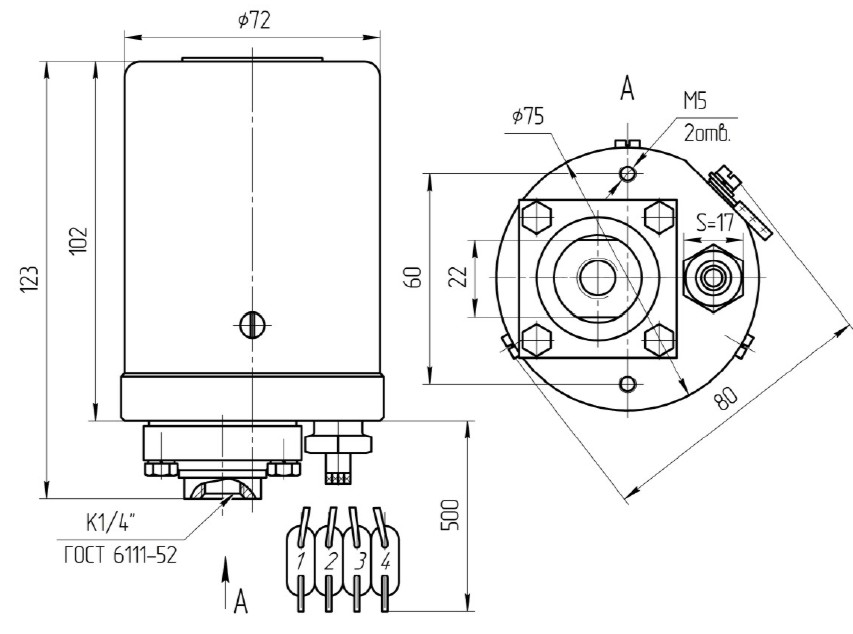

Подключается к контролируемой системе при помощи резьбового отверстия К 1/4". Для монтажа предусматриваются два отверстия М5.
Присоединение реле давления к электрической схеме осуществляется гибкими выводами через сальниковое устройство.
 |
|
