Пневморасределитель 25 ОСТ2 КП92-4-83 (аналог У7124А)
 |
|
+7 (343) 361-89-99
| Другие модели оборудования этой серии | Цена, руб. |
| Пневмораспределитель У71-xxА, 3МП-xx трехлинейный сдвоенный | от 24999 руб. |
Технические характеристики пневмораспределителя 25 ОСТ2 КП92-4-83 (аналог У7124А)
|
Пневмораспределитель 25 ОСТ2 КП92-4-83 (аналог У7124А) |
|
|
|
Номинальное давление/min давление |
1,0/0,25 МПа |
|
|
Условный проход |
25 мм |
|
|
Тип присоединения |
Трубное, с конической присоединительной резьбой в корпусе распределителя. |
|
|
Присоединительная резьба |
Вход D1 |
К1" |
|
Выход D2 |
К1 1/4" |
|
|
Пропускная способность пневматической линии "вход-выход", Kv |
>12 м3/ч |
|
|
Пропускная способность пневматической линии "выход-атмосфера", Kv |
>18,5 м3/ч |
|
|
Потребляемая мощность |
<20 Вт |
|
|
Максимальное число срабатываний при давлении 0,63 МПа, мин(минус 1 степень) |
90 |
|
|
Остаточное давл. на выходе при опоражнивании, при давл. 0,6 МПа |
<0,02 МПа |
|
|
Время включения при давлении 0,63 МПа |
<0,06 с |
|
|
Время выключения при давлении 0,63 МПа |
<0,08 с |
|
|
Общая утечка из полостей распределителя, |
<1200 см3/мин |
|
|
Электрическое напряжение постоянного тока, В |
24+2,4 110±11 |
|
|
Полный средний ресурс |
>2*106циклов |
|
|
Средняя наработка до отказа |
>1*106циклов |
|
|
Вес |
6,7 кг |
|
|
Климатическое исполнение |
УХЛ4 |
|
Пневмораспределитель трехлинейный 25 ОСТ2 КП92-4-83 (аналог У7124А)
Предназначение пневмораспределителя трехлинейного 25 ОСТ2 КП92-4-83
Пневмораспределители 25 ОСТ2 КП92-4-83 трехлинейные сдвоенные с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха. Основное предназначение пневмораспределителя трехлинейного сдвоенного – это изменение потока сжатого воздуха в пневмоприводах кузнечно-прессовых и иных машин, которые характеризуются одноручные или педальные системы управления.
Пневмораспределитель трехлинейный сдвоенный 25 ОСТ2 КП92-4-83 работает на сжатом воздухе, который очищается не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержит распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50° С с концентрацией из расчета 1—2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температуре 20 ° С, давлению 101325 Га). III степень жесткости по ГОСТ 28988—91 – это показатель вибропрочности и виброустойчивости распределителя
Пневмораспределитель 25 ОСТ2 КП92-4-83 используется: на прессах КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К а также других.
Устройство и работа пневмораспределителя трехлинейного 25 ОСТ2 КП92-4-83
Пневмораспределитель трехлинейный, 25 ОСТ2 КП92-4-83 выполнен в виде двух соединенных в одно целое клапанных секций, каждая из которых управляется посредством клапана П-РЭ 7312пилотного трехлинейного распределителя с электромагнитным управлением.
Для контроля неисправности каждой из трехлинейных секции к их полостям пневмоусилителей подключен датчик сигнализатор, состоящий из двух поршней и микропереключателей.
Электрическое управление каждой секцией осуществляется по самостоятельной цепи, посредством разъема.
Подключение пневмораспределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу распределителя равному Ду=25мм, вход К=1", а выход К=1 1/4".
Принцип работы пневмораспределителя 25 ОСТ2 КП92-4-83:
при подаче электрического сигнала на электромагниты пилотных пневмораспределителей сжатый воздух поступает в полости пневмоусилителей обоих секций, клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход пневмораспределителя. Если одна из секций не включилась (не выключилась), то на выходе пневмораспределителя давление не будет превышать 0,09 МПа, т.к. сжатый воздух будет стравливаться через глушитель другой секции в атмосферу, при этом электрическая цепь сигнализатора разомкнется.
Трехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пружинным возвратом.
Конструкция распределительного устройства: клапанного типа
Конструкция данного вида клапана 25 ОСТ2 КП92-4-83 состоит из двух соединенных в одно целое клапанных секций. Каждая секция имеет отдельное управление с помощью своего пилотного трехлинейного пневмораспределителя П-РЭ 7312 (ПЭК 31) с электромагнитным управлением. Также имеется сигнализатор, который состоит из двух поршней и микропереключателей. Наличие сигнализатора в распределители необходимо для контроля неисправности каждой из трехлинейных секций. Разъем обеспечивает электрическое управление, которое происходит по самостоятельной цепи для каждой секции. Подключение пневмораспределителя к цепям пневмопитания должно осуществляться гибким или жестким трубопроводом с внутренним сечением соответствующим условному проходу Д=25мм распределителя с резьбой вход К=1", выход К=1 1/4".
Принцип работы пневмораспределителя трехлинейного сдвоенного – это поступление сжатого воздуха в полость пневмоусилителей обоих секций, которое обеспечивается за счет подачи электрического сигнала на электромагниты пилотных пневмораспределителей. А клапанные блоки перемещаются к нижним седлам и перекрывают их, воздух поступает на выход пневмораспределителя. Например, в случае, когда одна из секций не включилась, то на выходе пневмораспределителя давление не будет превышать 0,09 Мпа. Это происходит из-за того, что сжатый воздух будет стравливаться через пластину глушитель другой секции в атмосферу, а электрическая цепь при таком раскладе сигнализатора разомкнется.
Пневмосхема и размеры пневмораспределителя 25 ОСТ2 КП92-4-83

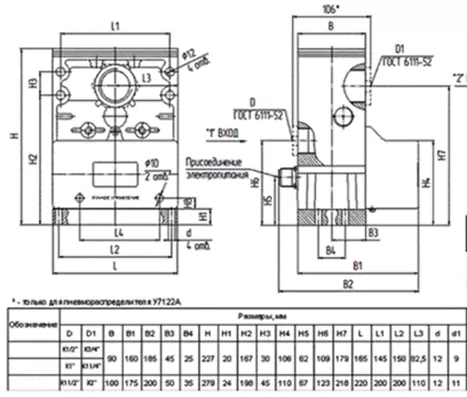

Размеры пневмораспределителя 25 ОСТ2 КП92-4-83 (мм)
Ремкомплект пневмораспределителя трехлинейного
Для пневмораспределителей У7124А для ремонтных целей можно приобрести рем комплект и запчасти, полный состав а также цену на ремкомлпелект У7124А и запасные части вы можете узнать здесь
