Пневмораспределитель 3-х линейный ПЭК3-2,5-11
Описание
Распределители 3-х линейные с условным проходом (Ду) 2,5 мм, двухпозиционные с электромагнитным управлением и пружинным возвратом, предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.
Конструкция распределительного устройства: клапанного типа.
Присоединение: - стыковое боковое - ПЭК 3-2,5-31; - стыковое нижнее - ПЭК 3-2,5-20; ПЭК 3-2,5-21; - резьбовые отверстия К1/8”, в корпусе, трубы в стороны - ПЭК 3-2,5-10; ПЭК 3-2,5-11.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение О, категория размещения 4 по ГОСТ 15150.
Распределитель может работать при любых режимах и продолжительности включений по ГОСТ 19264.
Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ28988.
Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP65 по ГОСТ 14254.
Электромагнитную катушку можно повернуть на180°.
В качестве распределительного органа используется якорь с уплотнением, который расположен в гильзе.
В упоре гильзы выполнен атмосферный канал (3), а в корпусе распределителя - каналы питания (1) и выходной канал (2). Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. В исходном положении пневмораспределителя (при отсутствии электрического сигнала на катушке) канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3). При подаче электрического сигнала на катушку, якорь перемещается до упора, а уплотнение, закрывает атмосферный канал (3) и открывает проход сжатому воздуху из канала питания (1), в выходной канал (2). Снятие электрического сигнала с катушки приводит к возврату якоря с уплотнением в исходное положение.
В распределителях ПЭК 3-2,5-11(21;31) предусмотрено ручное дублирование электрического сигнала кнопкой с пружинным возвратом; Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется механическим поднятием якоря в верхнее положение при помощи кнопки.

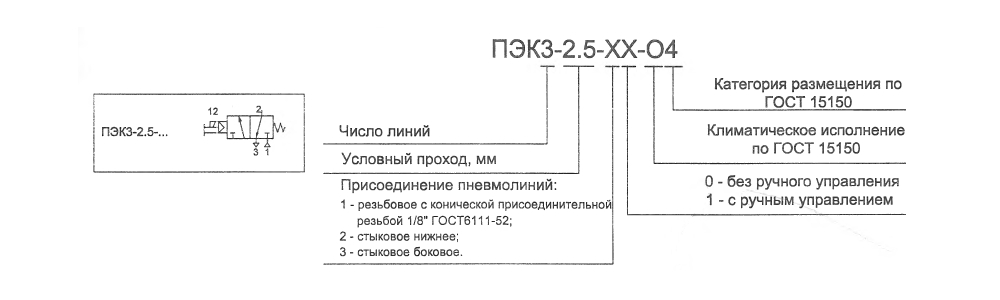

Структурная схема условного обозначения
Основные технические характеристики
Параметры |
Норма |
Условный проход, мм |
2,5 |
Номинальное давление, МПа |
1.0 |
Минимальное давление, МПа |
0,10 |
Пропускная способность, Kv*, м3/ч, не менее |
0,16 |
Время включения, с, не более |
0,02 |
Время выключения, с, не более |
0,03 |
Номинальное напряжение питания, В |
|
- постоянного тока |
12,24,48, 110 |
- переменного тока частотой 50Гц |
12, 24, 36, 48, 110, 220, 380 |
- переменного тока частотой 60Гц |
110,220 |
Колебание напряжения питания от номинального |
±10% |
Номинальная потребляемая ' мощность, не более |
« |
- постоянного тока, Вт |
12 |
- переменного тока частотой 50Гц, ВА |
21 |
- переменного тока частотой 60Гц, ВА |
28 |
