| Диаметр, Ду | 16 |
Плита ВЕХ16.130350 (трубный монтаж, выход вниз) — монтажная (присоединительная) плита для гидрораспределителей ВЕХ16 с условным проходом 16 мм. На верхней грани — присоединительная плоскость ISO 4401-07 (CETOP 7): каналы P, T, A, B и резьбовые отверстия 4 × M10 и 2 × M6 под крепёж распределителя. Каналы выведены на нижнюю грань плиты, к резьбовым отверстиям подключаются трубопроводы.
| Условный проход | 16 мм |
| Присоединительная плоскость | ISO 4401-07 (CETOP 7) |
| Каналы P, T, A, B | Ø до 17,5 мм |
| Крепёж распределителя | 4 × M10 и 2 × M6 |
| Расположение выходов | вниз |
| Подходит для | гидрораспределителей ВЕХ16 и других с присоединительной плоскостью ISO 4401-07 (CETOP 7) |

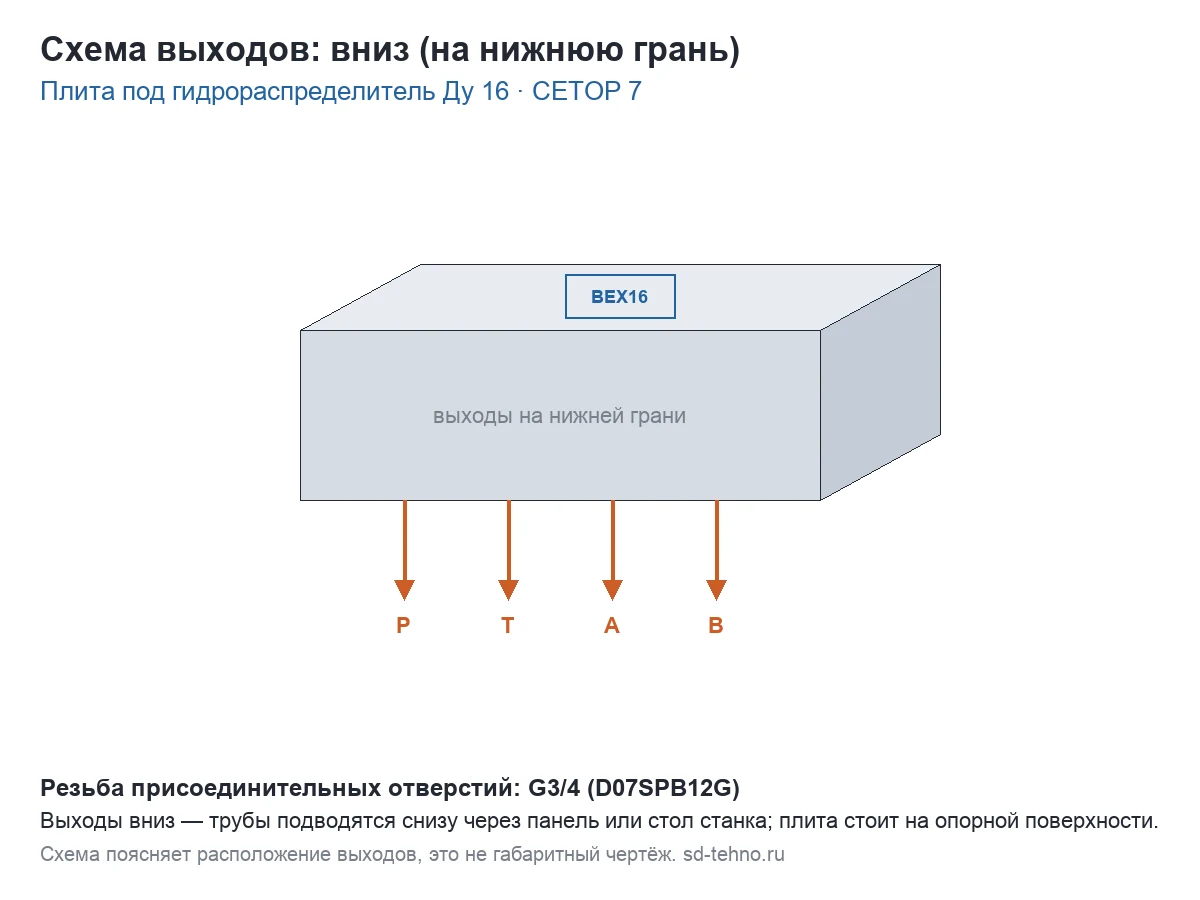

Плита с выходами вбок удобна при открытом монтаже: трубы подводятся сбоку, распределитель снимается без разборки магистралей. Плита с выходами вниз ставится на панель или стол станка, трубы подходят снизу — так экономится место и аккуратнее выглядит монтаж.
Распределители под эту плиту — в разделе Гидрораспределители ВЕХ16.
Подберём плиту под ваш распределитель и схему подключения, подскажем исполнение и резьбу. Оставьте заявку через форму заказа или свяжитесь с нами в разделе Контакты.
