Насос РНАМ 32/320

Насос РНАМ 32/320



Цена:
168000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Другие модели оборудования этой серии Цена, руб.
Насос РНА аксиально-поршневой регулируемый руб.

 Насос РНАМ 32/320



Общее описание

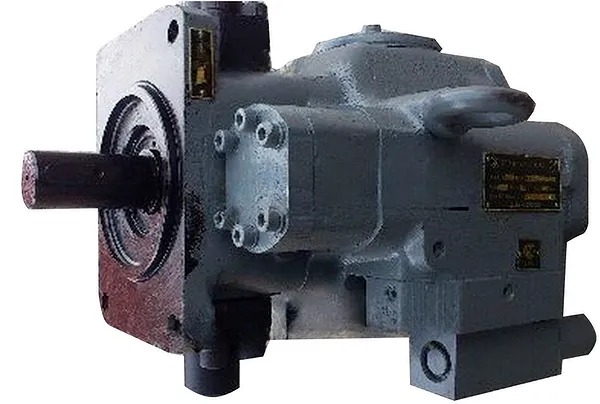

Гидронасос РНАМ-32/320 принадлежит к серии регулируемых насосов аксиально-поршневого принципа действия с наклонным диском. Направление потока — постоянное. Предназначен для использования в качестве нагнетающего агрегата высокого давления в гидроприводах тяжёлых механизмов машиностроительной отрасли производства. Крайне широкая область применения.

Общий принцип действия насоса РНАМ-32/320 таков.

На составном шлицевом ведущем валу расположен ротор, одновременно являющийся блоком цилиндров. Сферические головки поршней в блоке цилиндров при вращении ротора прижимаются к плоскости наклонного опорного диска. В результате поршни совершают принудительные возвратно-поступательные движения, чем обеспечивают всасывание и выброс рабочей жидкости из объёмов цилиндров.

В модели РНАМ-32/320 предусмотрено наличие механизма регулировки выходной мощности. Постоянная выходная мощность поддерживается автоматически в зависимости от величины давления на выходе насоса.

Ввиду высоких нагрузок на механизм насоса длительная эксплуатация в режиме интенсивнее номинального не рекомендуется.

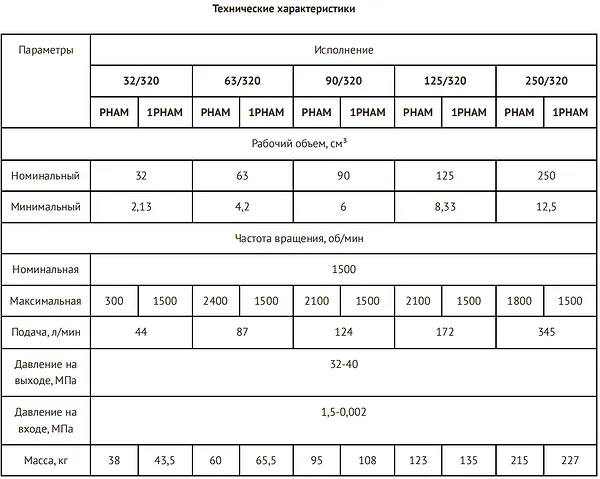

Насосы аксиально-поршневые регулируемые типа РНАМ с рабочими объемами 32 см³, 63 см³, 90 см³, 125 см³, 250 см³ предназначены для нагнетания рабочей жидкости до 32 МПа в гидросистемы различных гидрофицированных станков и агрегатов, где требуется постоянство мощности при переменных подаче и давлении. Конструктивное исполнение насосов РНАМ (основное исполнение) – нереверсивный по потоку с управлением изменения подачи от собственного потока 1РНАМ; - нереверсивный по потоку с управлением изменения подачи от собственного потока и се встроенным пластинчатым насосом.

Пример условного обозначения: 1РНАМ 90/320 УХЛ4 регулируемый насос аксиально-порш8невой с регулятором мощности с рабочим объемом 90 СМ см³ на номинальное давление 320 кгс/ см², с поддержанием мощности 45% от номинальной, климатическое исполнение – умеренное, 4 категория размещения по ГОСТ 15150-63 с пластинчатым насосом.




 Устройство и работа изделия и его составных частей Устройство и работа насоса высокого давления.

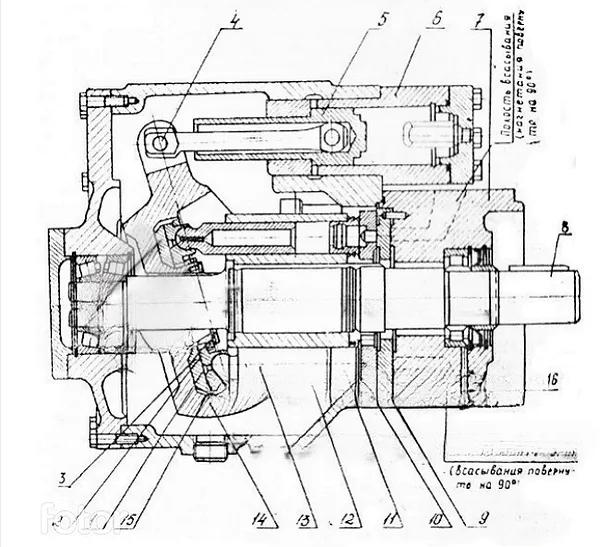

При вращении вала 8 неподвижно соединенного с блоком цилиндров 12, плунжеры 13 с гидравлически разгруженными башмаками 15 совершают возвратно-поступательное движение. Разгонная 3 и прижимная 2 шайбы осуществляют постоянный поджим плунжеров с башмаками к шайбе скольжения 1. при возвратнопоступательном движении плунжеров рабочая жидкость через полость всасывания фланцевого корпуса 7, кольцевые пазы распределителя 9 и основания блока цилиндров 10, втулки с буртом 11 поступают в рабочие камеры блока цилиндров 12, а затем нагнетаются в полость нагнетания фланцевого корпуса 7. Поршень 5, установленный в управляющем цилиндре 6, соединен посредством цапфы 4 с качающим корпусом 14 и перемещает его на заданный угол, изменяя таки образом, подачу насоса. Устройство и работа регуляторов мощности. Основные детали механизма: золотник 4. втулка возврата 3, кулачок 5 и пружина 2. Работа регулятора осуществляется следующим образом. Масло из полости нагнетания насоса по каналу 1 поступает под торец золотника 4 и в штоковую полость управляющего цилиндра 7. До начала регулирования золотник уравновешивается пружиной 2. При изменении давления в гидросистеме золотник начнет перемещаться и соединит поршневую полость со сливом, если давление увеличивается, или с полостью нагнетания, если давление уменьшается. Перераспределение потока управления в полостях управляющего цилиндра вызовет перемещение управляющего поршня 6. Подача насоса начнет изменяться. Связанный с управляющим поршнем кулачок повернется и передвинет втулку возврата, которая перекроет канал 11 поршневой полости. Отправьте нам сообщение Движение управляющего поршня прекратится а подача насоса будет соответствовать заданной мощности. Жесткость пружины 2 и профиль кулачка 5 выбраны таким образом, что всякое изменение нагрузки в гидросистеме обеспечивает изменение подачи насоса. Регулятор мощности насоса с рабочим объемом 90 см³ состоит из следующих основных деталей: регулирующего поршня 2, золотника 8, рычага 9 и пружин 3 и 4.
