| Давление, Мпа | 16 |
| Мощность, кВт / обороты | ≈17 / 1450 · АИР 160M4 |

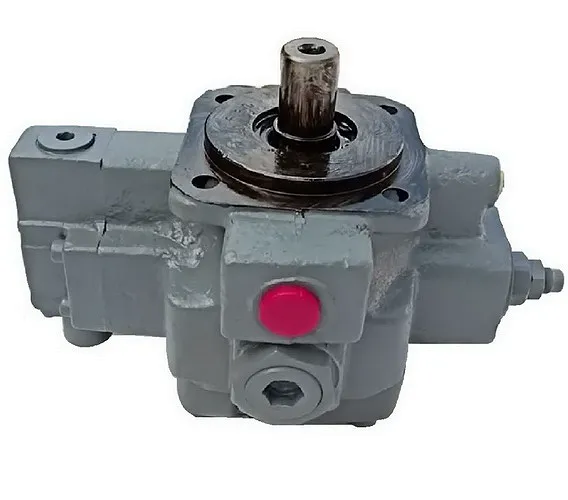

Насос пластинчатый НПлР 20/16+НПлР 20/16 — регулируемый пластинчатый насос типа НПлР на номинальное давление 16 МПа для подачи рабочей жидкости в гидросистемы станков и других машин. Номинальное давление 16 МПа (160 бар) при 1450 об/мин. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | НПлР 20/16+НПлР 20/16 |
| Исполнение | двухпоточный насос: два независимых потока |
| Рабочий объём, см³ | 20 + 20 |
| Номинальная подача, л/мин (поток 1 + поток 2) | 24 + 24 |
| Номинальное давление на выходе, МПа | 16 |
| Номинальная частота вращения, об/мин | 1450 |
| Частота вращения (макс. / мин.), об/мин | 1800 / 1000 |
| Коэффициент подачи, %, не менее | 82 |
| Диапазон регулирования рабочего объёма, см³ | 7…20 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
В обозначении НПлР 20/16+НПлР 20/16 «НПлР» — пластинчатый регулируемый насос, первое число — рабочий объём (20 см³), после косой черты — давление. Для исполнения с дистанционным управлением давлением добавляют букву «Д» (например, НПлР 50/16Д).
Номинальные подачи потоков двухпоточного насоса Насос пластинчатый НПлР 20/16+НПлР 20/16 — 24 и 24 л/мин при 1450 об/мин, суммарно 48 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 1000 об/мин ориентировочно 16,6 и 16,6 л/мин, на 1800 об/мин — 29,8 и 29,8 л/мин. Коэффициент подачи по паспорту — не менее 82 %.
Номинальное давление на выходе — 16 МПа (160 бар, около 163 кгс/см²). Давление на входе — от –0,02 до 0,15 МПа; максимальное давление дренажа — 0,05 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 12,8 кВт.
Номинальная частота вращения Насос пластинчатый НПлР 20/16+НПлР 20/16 — 1450 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый НПлР 20/16+НПлР 20/16 рассчитан на минеральные масла вязкостью 25–160 мм²/с при температуре от –10 до +70 °C; класс чистоты не грубее 12, тонкость фильтрации не более 25 мкм. Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В регулируемом насосе НПлР изменение рабочего объёма (диапазон для этого типоразмера — 7…20 см³) достигается смещением статора, а поддержание заданного давления обеспечивает регулятор давления с золотником и соплом. Для исполнения с дистанционным управлением (буква «Д») давление в линии управления составляет 12–14 МПа по паспорту. Точность поддержания давления — не хуже 0,5 МПа.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать НПлР 20/16+НПлР 20/16 только по названию, не сверив подачу 24 л/мин на реальных оборотах привода и номинальное давление 16 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 24 л/мин при 1450 об/мин; второй поток — 24 л/мин.
Номинальное давление на выходе — 16 МПа (160 бар). Предохранительный клапан настраивают не выше этого значения.
Минеральное масло вязкостью 25–160 мм²/с при температуре –10…+70 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Чтобы заказать Насос пластинчатый НПлР 20/16+НПлР 20/16, оставьте заявку: цена и срок поставки подтверждаются менеджером, доставка — по России и СНГ. Другие пластинчатые насосы этого типа — в разделе Насос НПлР пластинчатый регулируемый; общий каталог — гидравлика.
