| Расход | 58 л/мин |
| Давление, Мпа | 6,3 |
| Мощность, кВт / обороты | 8,1 / 1500 · АИР 132М4 |
| Вес, кг | 31,5 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Вес, кг | Частота, об/мин | Цена | |
|---|---|---|---|---|---|---|---|
 | Насос пластинчатый 2Г12-54АМ-2,5 | 9 кВт | 55 л/мин | 2,5 | 58 | - | 157500 руб. |
 | Насос пластинчатый 2Г12-55АМ-4 | 10,5 кВт | 108 л/мин | 4 | 58 | 1500 | 330000 руб. |
 | Насос пластинчатый Г12-53АМ | 3,6 кВт | 25,5 л/мин | 6,3 | 17,5 | 1500 | 108000 руб. |
 | Насос пластинчатый Г12-54АМ | 8,1 кВт | 58 л/мин | 6,3 | 31,5 | 1500 | 150000 руб. |
 | Насос пластинчатый Г12-54АМ-2,5 | ≈7,7 кВт | 58 л/мин | 6,3 | 31,5 | - | 88500 руб. |
 | Насос пластинчатый Г12-55АМ | 13,6 кВт | 105,6 л/мин | 6,3 | 46 | - | 162000 руб. |
 | Насос пластинчатый ДГ12-54АМ | 8,1 кВт | 58 л/мин | 6,3 | 31,5 | - | 88500 руб. |

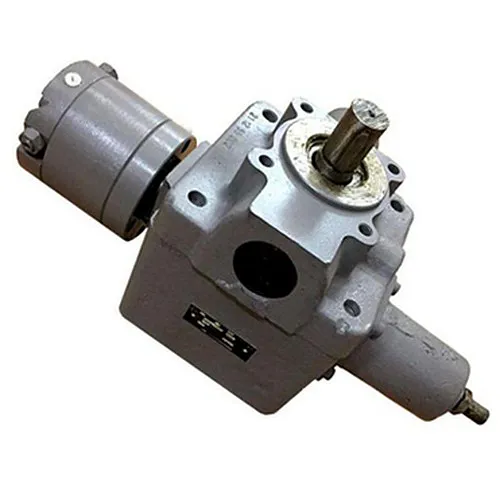

Насос пластинчатый Г12-54АМ — пластинчатый насос регулируемый для питания гидросистем шлифовальных и заточных станков. Паспортная подача — 58 л/мин при 1500 об/мин, номинальная мощность — 8,1 кВт. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | Г12-54АМ |
| Рабочий объём, см³ | 45 |
| Номинальная подача, л/мин | 58 |
| Номинальное давление на выходе, МПа | 6,3 |
| Максимальное давление на выходе, МПа | 7 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1500 / 960 |
| Номинальная мощность, кВт | 8,1 |
| Коэффициент подачи, %, не менее | 86 |
| КПД, %, не менее | 74 |
| Масса, кг | 31,5 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
В обозначении Г12-54АМ: «Г12-5» — пластинчатый регулируемый насос с механическим регулированием, префикс «2» — с дистанционным регулированием; цифра после «5» задаёт рабочий объём (3 — 20 см³, 4 — 45 см³, 5 — 80 см³); «М» — модернизированный; число после дефиса — максимальное давление регулирования, МПа.
Номинальная подача Насос пластинчатый Г12-54АМ — 58 л/мин при 1500 об/мин. При другой частоте вращения подачу пересчитывают пропорционально оборотам (методом, указанным в паспорте по ГОСТ 14658-86): на минимальных 960 об/мин получится около 37,1 л/мин, на максимальных 1500 об/мин — около 58 л/мин. Если вязкость масла ниже расчётной, утечки растут и подача снижается; при большей вязкости — наоборот, но растёт разрежение на входе. Коэффициент подачи по паспорту — не менее 86 %.
Номинальное давление на выходе — 6,3 МПа (63 бар, около 64 кгс/см²). Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 6,09 кВт. Номинальная (потребляемая) мощность по паспорту — 8,1 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 74 %).
Номинальная частота вращения Насос пластинчатый Г12-54АМ — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 132М4 (11 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый Г12-54АМ рассчитан на минеральные масла вязкостью 17–213 мм²/с при температуре 10–50 °C; класс чистоты не грубее 13 по ГОСТ 17216-71, тонкость фильтрации 25 мкм. Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В регулируемом насосе Г12-5М подача изменяется регулятором: насос с механическим регулированием настраивается вручную, а исполнение 2Г12-5М — дистанционно, по перепаду давления на дросселе стола шлифовального или заточного станка.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать Г12-54АМ только по названию, не сверив подачу 58 л/мин на реальных оборотах привода и номинальное давление 6,3 МПа. Вторая ошибка — настройка предохранительного клапана выше номинального давления: насос выдержит недолго, а двигатель будет перегружен.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 58 л/мин при 1500 об/мин.
Номинальное давление на выходе — 6,3 МПа (63 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 132М4 (11 кВт, 1500 об/мин).
Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Цена Насос пластинчатый Г12-54АМ указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Другие пластинчатые насосы этого типа — в разделе Насосы Г12-53АМ, Г12-54АМ, Г12-55АМ пластинчатые регулируемые; общий каталог — гидравлика.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насос пластинчатый Г12-54АМ»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
