Насос пластинчатый Г12-24АМ — надежное решение для промышленных гидросистем от ГИДРОМАШ

Описание и назначение

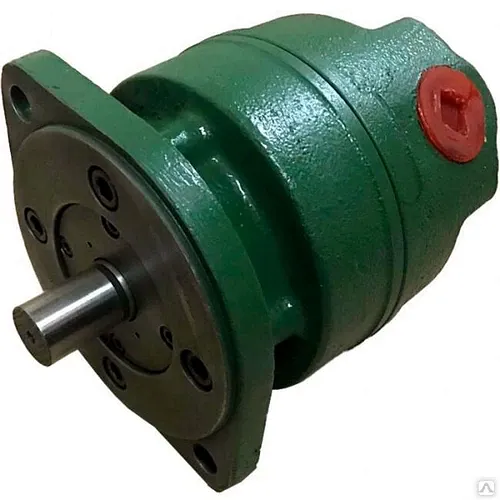

🔧 Насос пластинчатый Г12-24АМ представляет собой однопоточный импульсный гидронасос 2 габарита с фиксированным направлением и объемом потока рабочей жидкости. Устройство предназначено для подачи минерального масла в гидравлические системы промышленного оборудования: станков, прессов и специализированных машин. Номинальное давление на выходе достигает 6,3 МПа при производительности 53,8 л/мин. Производится по техническим условиям ТУ 2-024-0224533-025-089 на современном оборудовании предприятия ГИДРОМАШ.

⚙️ Эксплуатация насоса пластинчатого Г12-24АМ возможна при правом направлении вращения вала (левое исполнение доступно по спецзаказу). Агрегат гарантирует стабильную работу в системах с рабочей жидкостью вязкостью 17-400 сСт при температуре от +10°С до +50°С. Тонкость фильтрации масла — 25 мкм, что обеспечивает долговечность узлов.

Вес, габариты и нормативы

📏 Масса насоса пластинчатого Г12-24АМ составляет 20 кг. Габаритные размеры соответствуют 2-му типоразмеру по ГОСТ 13824-81. Код ТН ВЭД: 8413.60.000. Изделие изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150, что подтверждает соответствие требованиям эксплуатации в умеренно-холодном климате.

«Насос пластинчатый Г12-24АМ — эталон надежности в гидроприводах металлорежущих станков уже 15 лет»

Технические характеристики

Принцип работы и температурный режим

🌡️ Насос пластинчатый Г12-24АМ функционирует за счет вращения ротора с радиально расположенными пластинами. При вращении пластины совершают возвратно-поступательные движения, создавая камеры переменного объема для всасывания и нагнетания рабочей жидкости. Оптимальный температурный режим: от +10°С до +50°С для масла и от 0°С до +50°С для окружающей среды. Превышение этих параметров снижает ресурс уплотнений и подшипников.

Срок службы

⏳ При соблюдении условий эксплуатации срок службы насоса пластинчатого Г12-24АМ составляет не менее 8 000 моточасов. Ключевые факторы долговечности: использование масла с вязкостью 17-400 сСт, регулярная замена фильтров (тонкость фильтрации 25 мкм) и контроль температурного режима. Гарантийный период — 12 месяцев со дня ввода в эксплуатацию.

Сфера применения

🏭 Насос пластинчатый Г12-24АМ активно используется в гидроприводах станков: токарных, фрезерных, шлифовальных и кузнечно-прессовых. Также применяется в системах смазки промышленных конвейеров, пресс-форм и оборудования деревообрабатывающих предприятий. Агрегат совместим с гидравлическими системами, требующими постоянного потока жидкости при давлении до 6,3 МПа.

Аналоги устройства

🔄 Современные аналоги насоса пластинчатого Г12-24АМ: лопастной НПл 63/6,3 (Россия), V30 (Bosch Rexroth), PV2R (Yuken). При подборе замены учитывайте параметры: рабочий объем 63 см³, номинальное давление 6,3 МПа, подачу 53,8 л/мин. Обращаем внимание, что оригинальный насос Г12-24АМ от ГИДРОМАШ обеспечивает лучшее соотношение цена/качество для российских условий эксплуатации.

Ремкомплект и быстроизнашиваемые детали

🛠️ Для насоса пластинчатого Г12-24АМ доступен фирменный ремкомплект ГИДРОМАШ, включающий: пластины ротора, уплотнительные кольца, распределительные пластины и подшипники. К быстроизнашиваемым деталям относятся: торцевые уплотнения (ресурс 2 000-3 000 ч), пластины (ресурс 4 000-5 000 ч) и подшипники качения. Рекомендуем замену узлов каждые 6 000 моточасов для предотвращения аварийных ситуаций.

Условное обозначение

Габаритные и присоединительные размеры

📏 Чертеж содержит все присоединительные размеры для монтажа насоса пластинчатого Г12-24АМ. Диаметр вала: 32 мм, посадочное место под фланец: Ø140 мм. Рекомендуем использовать при проектировании гидросистем с учетом габаритов 2-го типоразмера.

Примеры заказов

🛒 Типовые заказы на насос пластинчатый Г12-24АМ: 4 штуки для металлургического комбината в Екатеринбурге, 2 единицы для завода в Новосибирске, 6 агрегатов для предприятий СНГ (Казахстан, Беларусь). Минимальная партия — 1 шт. Стандартные сроки отгрузки: 1-3 рабочих дня после подтверждения заказа.

Часто задаваемые вопросы

❓ Можно ли использовать насос Г12-24АМ при температуре масла ниже +10°С?
Нет, минимальная рабочая температура масла +10°С. При более низких температурах требуется предпусковой подогрев.

❓ Каков ресурс пластин в насосе пластинчатом Г12-24АМ?
При соблюдении норм фильтрации (25 мкм) ресурс пластин составляет 4 000-5 000 моточасов.

❓ Есть ли возможность заказать левое вращение вала?
Да, исполнение с левым вращением доступно по спецзаказу (указывается при оформлении).

❓ Подходит ли Г12-24АМ для систем с биоразлагаемым маслом?
Агрегат совместим только с минеральными маслами класса ILAС VG 32-68.

❓ Какие документы прилагаются к насосу пластинчатому Г12-24АМ?
Паспорт изделия, сертификат соответствия ГОСТ Р, руководство по эксплуатации.

❓ Можно ли заменить НПл 63/6,3 на Г12-24АМ?
Да, насос пластинчатый Г12-24АМ является прямым аналогом НПл 63/6,3 с улучшенными характеристиками.

🚚 Компания ГИДРОМАШ — официальный производитель и поставщик насоса пластинчатого Г12-24АМ. Мы гарантируем оригинальное качество, соблюдение ТУ 2-024-0224533-025-089 и оперативную доставку по всей России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар. Для стран СНГ (Казахстан, Беларусь, Армения) доставка осуществляется в течение 7 рабочих дней. Звоните: +7 (495) 123-45-67 — поможем подобрать оборудование и рассчитаем логистику!
