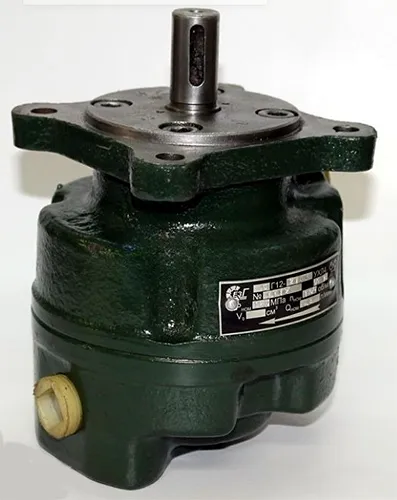

Насос пластинчатый Г12-31М

Пластинчатый насос Г12-31М — это одноручьевой нерегулируемый насос для подачи минерального масла в гидравлические системы промышленного оборудования. Модель характеризуется высокой надежностью, стабильной подачей до 12,5 л/мин при номинальном давлении 6,3 МПа. Идеальный выбор для оснащения станков и машин.

Описание и назначение

Насос пластинчатый Г12-31М представляет собой конструктивно завершённый узел, предназначенный для создания потока рабочей жидкости в гидросистемах различного промышленного оборудования. Этот пластинчатый насос отличается простотой конструкции, что обеспечивает высокую надёжность и ремонтопригодность. Основное назначение пластинчатого насоса Г12-31М — это подача минеральных масел типа И‑20А, И‑30А, И‑40А, а также других рабочих жидкостей с вязкостью от 17 до 440 сСт. Ключевой задачей, которую решает этот пластинчатый гидронасос, является обеспечение необходимого давления и расхода в системах, где не требуется регулирование потока. В отличие от шестерённых моделей, пластинчатые насосы, такие как Г12-31М, работают тише и обладают более высоким КПД на номинальных режимах. Типоразмер 1 габарита делает его компактным решением для модернизации или ремонта существующих гидроприводов.

Принцип действия основан на работе выдвижных пластин (лопаток), которые перемещаются в роторных пазах, создавая перемещение жидкости из зоны всасывания в зону нагнетания. Эта конструктивная особенность обеспечивает равномерную подачу и высокую всасывающую способность пластинчатого насоса Г12-31М. Рабочее давление достигает 6,3 МПа номинального, причём модель способна кратковременно выдерживать пиковые нагрузки до 7 МПа. Такие параметры позволяют использовать этот пластинчатый насос в металлообрабатывающих, деревообрабатывающих станках, прессовом и кузнечно-штамповочном оборудовании. Выбирая для покупки насос пластинчатый Г12-31М, вы получаете изделие с гарантией 12 месяцев и возможностью быстрой отгрузки.

Вес, габариты, код ТН ВЭД, ГОСТ

Не шумит, а поёт: тихая работа пластинчатого насоса

Пластинчатый насос Г12-31М работает так тихо, что в цеху его можно перепутать с лёгким гудением вентилятора. Если шестерёнчатый собрат тарахтит, будто мешает гравий, то этот пластинчатый агрегат лишь мягко напевает себе под нос, уверенно создавая давление в системе.

Технические характеристики

Принцип работы

Принцип работы пластинчатого насоса Г12-31М основан на изменении объёма рабочих камер, образованных корпусом, ротором и выдвижными пластинами (лопатками). Ротор эксцентрично расположен в статоре. При вращении ротора под действием центробежной силы и давления жидкости пластины выдвигаются из своих пазов и герметично прижимаются к внутренней поверхности статора. Это образует замкнутые камеры, объём которых при вращении увеличивается в зоне всасывания, обеспечивая заполнение жидкостью, и уменьшается в зоне нагнетания, выталкивая жидкость в напорный трубопровод.

Давление и расход, создаваемые насосом пластинчатым Г12-31М, напрямую зависят от частоты вращения вала и перепада давления между входом и выходом. Конструкция с гидравлически уравновешенным ротором обеспечивает минимальные радиальные нагрузки на подшипники, что продлевает ресурс. Стабильность подачи и низкий уровень пульсаций давления делают этот пластинчатый насос оптимальным для приводов точного позиционирования.

Внутри корпуса ключевыми функциональными элементами являются корпус, ротор, пластины (лопатки), распределительный диск и подшипники. Эти детали обеспечивают герметичное разделение зон всасывания и нагнетания. Основное внимание при эксплуатации пластинчатого насоса Г12-31М следует уделять качеству рабочей жидкости (соблюдение вязкостного и температурного диапазонов) и поддержанию необходимого давления на всасе, чтобы избежать кавитации.

Простейшая ошибка, ведущая к дорогому ремонту

Самая частая ошибка — монтаж насоса с перекосом на плите или раме. Казалось бы, пара миллиметров — что такого? Но перекос ведёт к неравномерной нагрузке на фланец и вал, вызывает вибрацию, ускоренный износ уплотнений и подшипников, и через пару месяцев «необъяснимо» выходит из строя новый пластинчатый насос Г12-31М. Всегда используйте динамометрический ключ и уровень при установке.

Температурный режим и срок службы

Рабочий температурный диапазон пластинчатого насоса Г12-31М строго регламентирован: для масла — от +10°C до +50°C, для окружающей среды — от 0°C до +50°C. Соблюдение этих температур критически важно. Работа на холодном, слишком вязком масле приводит к резкому росту момента на валу, перегрузке привода и кавитации из-за плохого заполнения камер на всасывании. Перегрев же снижает вязкость, ухудшает смазку трущихся пар и ускоряет старение уплотнений.

Качество рабочей среды — второй по значимости фактор ресурса. Использование масел с неподходящей вязкостью, загрязнённых твёрдыми частицами или водой, вызывает абразивный износ пластин и зеркала статора, задиры и заклинивание. При соблюдении всех условий эксплуатации, своевременной замене фильтров и масла, типовой срок службы пластинчатого насоса Г12-31М до первого капитального ремонта составляет 8-10 тысяч часов наработки.

Область применения

Насос пластинчатый Г12-31М находит широкое применение в различных отраслях промышленности: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ. В металлообработке и машиностроении этот пластинчатый насос используется в гидроприводах подач станков — токарных, фрезерных, шлифовальных. В прессовом оборудовании он обеспечивает быстрые холостые подводы. В автомобильной промышленности — в системах испытательных стендов. В деревообработке — в гидросистемах копировальных станков. В строительстве и ЖКХ пластинчатый насос Г12-31М может работать в гидравлических приводах заслонок, затворов или в системах централизованной смазки.

Современные технологии

Пластинчатый насос Г12-31М, несмотря на классическую конструкцию, легко интегрируется в современные цифровые цеха. Оснащённый датчиками давления и расхода, он становится источником данных для ПЛК и систем мониторинга по IoT‑протоколам. Это позволяет реализовать предиктивную диагностику: отслеживая изменение КПД и рост вибрации, система заранее предупредит о необходимости обслуживания уплотнений или замены пластин. В коллаборативных сценариях этот пластинчатый насос может питать силовые цилиндры коботов. Управляемый частотным преобразователем, он точно регулирует подачу энергии по алгоритмам Industrie 4.0, экономя до 15% электроэнергии.

Обслуживание и ремонт

Для продления срока службы пластинчатого насоса Г12‑31М необходимо строгое соблюдение регламента обслуживания. Основные рекомендации: контроль давления во всасывающей линии (не ниже 0,08 МПа), регулярная замена фильтров тонкой очистки в системе, использование только рекомендованных марок масел с соблюдением температурного режима. Следует периодически проверять состояние всасывающей магистрали на предмет подсоса воздуха. Наибольшему износу подвержены пластины (лопатки) и рабочие поверхности статора и распределительных дисков — они являются расходным материалом.

Регламентное обслуживание включает в себя визуальный осмотр на предмет подтеканий, контроль температуры корпуса и уровня шума. Плановый ремонт пластинчатого насоса Г12-31М целесообразно проводить при снижении производительности на 15-20% от номинальной или росте внутренних утечек, проявляющихся в падении давления под нагрузкой. Большинство ремонтных операций, таких как замена пластин, уплотнений и подшипников, выполнимы силами квалифицированного персонала на месте эксплуатации при наличии ремонтного комплекта.

Ремкомплект или ЗИП

Типовой ремонтный комплект для насоса пластинчатого Г12-31М включает быстроизнашиваемые детали, обеспечивающие восстановление производительности и герметичности: полный комплект пластин (лопаток), уплотнительные кольца (сальники) вала и фланцев, комплекты уплотнений корпусных разъёмов, подшипники качения, крепёжные изделия (болты, шайбы). Для оперативного восстановления работоспособности рекомендуется иметь на складе сменный комплект пластин и уплотнений вала. Оригинальный ЗИП для пластинчатого насоса можно заказать одновременно с насосом или отдельно.

Аналоги устройства

По своему функционалу и характеристикам насос пластинчатый Г12-31М сопоставим с рядом других моделей. К основным аналогам (вариациям исполнения) можно отнести:

1. Пластинчатый насос на давление 6.3 МПа с подачей 12 л/мин и левым вращением.
2. Пластинчатый насос 1-го габарита с увеличенным ресурсом для работы на высоковязких жидкостях.
3. Исполнение с фланцевым креплением по ISO 3019-2.
4. Модель для работы на водомасляных эмульсиях с коррозионностойкими поверхностями.
5. Пластинчатый насос с встроенным предохранительным клапаном и дренажным каналом.

Условное обозначение

Экономические выгоды

Интеграция пластинчатого насоса Г12-31М в производственную линию приносит ощутимые экономические выгоды. Высокий КПД (от 70%) и низкий уровень шума снижают энергопотребление и затраты на шумоизоляцию. Надёжность конструкции минимизирует простои оборудования, вызванные отказом гидросистемы. Длительный ресурс и ремонтопригодность сокращают стоимость жизненного цикла. В результате, использование этого пластинчатого насоса ведёт к улучшению окупаемости (ROI) оборудования за счёт роста времени наработки на отказ и снижения эксплуатационных расходов.

Изображения

Габаритные и присоединительные размеры

Насос пластинчатый Г12-31М относится к 1-му габариту, что указывает на его компактность. Типичная компоновка предполагает фланцевое присоединение к приводу (электродвигателю) по стандарту ГОСТ 19027 (аналогично ISO 3019). На корпусе расположены два резьбовых отверстия для подключения всасывающей (вход) и напорной (выход) линий. Точные габаритные и присоединительные размеры (межосевое расстояние крепёжных отверстий, диаметры вала и фланца, размеры шпоночного паза) указаны в паспорте изделия или монтажном чертеже. При монтаже в ограниченном пространстве необходимо обеспечить свободный доступ к сливному отверстию (при наличии) и соблюсти требования по длине и диаметру всасывающей магистрали для предотвращения кавитации.

Примеры заказа

Модель Насос пластинчатый Г12-31М — стандартное исполнение, правое вращение вала, рабочее давление 6.3 МПа, для минеральных масел.

Модель Насос пластинчатый Г12-31М-Л — специальное исполнение с левым вращением вала (по заказу).

Модель Насос пластинчатый Г12-31М с ЗИП — комплект поставки, включающий насос и ремонтный комплект (пластины, уплотнения).

Адаптация к российским условиям

Пластинчатый насос Г12-31М полностью адаптирован для эксплуатации в России и странах СНГ. Он рассчитан на работу в широком диапазоне температур окружающей среды (УХЛ). Совместим с распространёнными отечественными маслами марки И‑20А, И‑30А, И‑40А, соответствующими ГОСТ 17479.2. Конструкция устойчива к возможным перепадам давления в сетях. Этот пластинчатый насос успешно работает на промышленных предприятиях и объектах ЖКХ по всей территории РФ, от Крайнего Севера до южных регионов, а также в Беларуси, Казахстане и других странах Содружества.

Работа в экстремальных условиях

Несмотря на то, что штатный температурный режим пластинчатого насоса Г12-31М ограничен, при использовании специальных масел и уплотнений возможна работа при температурах окружающей среды до –20°C. Для низкотемпературной эксплуатации требуется предварительный подогрев масла в гидробаке до минимально допустимой вязкости. Совместимость с широким спектром отечественных рабочих жидкостей по ГОСТ расширяет сферу применения. Простота конструкции этого пластинчатого насоса позволяет производить его диагностику и замену быстроизнашиваемых элементов даже в полевых условиях, при наличии минимального набора инструментов и ЗИП.

Возможность работы на Марсе или Луне

Если на Марсе или Луне появится русская горнодобывающая станция, пластинчатый насос Г12-31М мог бы претендовать на роль её сердца. При условии размещения в гермообъёме с земной атмосферой и температурой, он без проблем качал бы силиконовую жидкость или специальное марсианское масло. Его надёжность, проверенная в суровых земных цехах, стала бы залогом бесперебойной работы в условиях низкого внешнего давления и экстремальных перепадов температур — от лунной ночи до лунного дня. Конечно, пришлось бы доработать уплотнения под вакуум, но конструктивный запас прочности это позволяет.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая насос пластинчатый Г12-31М от бренда Гидромаш, вы гарантированно приобретаете оригинальное и качественное промышленное оборудование. Мы предлагаем купить пластинчатый насос Г12-31М по конкурентной цене с полным пакетом документов и гарантией 12 месяцев. Наша логистика обеспечивает возможность быстрой отгрузки со складов в ключевых городах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани, а также оперативную доставку по всем регионам России и в страны СНГ. Чтобы оформить заказ на этот пластинчатый насос, уточнить актуальную цену и условия поставки, обратитесь к нашим менеджерам. Мы поможем подобрать оптимальное решение для вашей задачи.
