| Расход | 81 |
| Давление, Мпа | 25 |
| Вес, кг | 58 |
Радиально-поршневой гидромотор МРФ-160/25М1 – это высокомоментный, надёжный привод для тяжёлой промышленной техники, предназначенный для преобразования энергии потока гидравлической жидкости во вращательное движение вала. Данный радиально-поршневой гидромотор отличается компактной компоновкой, высоким КПД и способностью работать под высокой нагрузкой в широком диапазоне скоростей, что делает его незаменимым компонентом в станочном, прессовом и мобильном гидрооборудовании.
Радиально-поршневой гидромотор МРФ-160/25М1 представляет собой многоцелевой исполнительный механизм, разработанный для создания высокого крутящего момента при средних частотах вращения. Конструктивная особенность радиально-поршневого гидромотора заключается в расположении поршней перпендикулярно оси вращения вала, что обеспечивает высокую энергоёмкость и устойчивость к ударным нагрузкам.
Основное назначение данной модели – обеспечение привода рабочих органов в оборудовании, где требуется точное и мощное вращательное движение. Речь идёт о таких задачах, как вращение шнеков термопластавтоматов, перемещение ползунов прессов, привод ходовой части дорожно-строительных машин, поворот платформ буровых установок и многое другое. Радиально-поршневой гидромотор МРФ-160/25М1 отлично справляется с работой в повторно-кратковременных и продолжительных режимах, демонстрируя стабильность параметров.
Ключевые преимущества этого радиально-поршневого гидромотора включают возможность реверсного вращения, низкий уровень пульсаций потока и момента, высокую перегрузочную способность и долговечность. Номинальное давление на входе в 25 МПа (максимальное – 32 МПа) позволяет интегрировать его в современные высоконапорные гидросистемы.
Радиально-поршневой гидромотор МРФ-160/25М1 – это «рабочая лошадка» в мире промышленной гидравлики. Он не особо стремителен (до 480 об/мин), зато способен «сдвинуть гору» крутящим моментом почти в 600 Н·м. Это тот самый случай, когда мощность и надёжность важнее скорости.
| Параметр | Значение для МРФ-160/25М1-20-000 |
|---|---|
| Рабочий объём | 160 см³ |
| Номинальный крутящий момент | 597 Н·м |
| Номинальная мощность | 29,4 кВт |
| Номинальная частота вращения | 480 об/мин |
| Номинальный расход жидкости | 81 л/мин |
| Номинальное давление на входе (рабочее) | 25 МПа (250 бар) |
| Максимальное давление на входе | 32 МПа (320 бар) |
| Минимальное давление на выходе (слива) | 0,3 МПа |
| Полный КПД, не менее | 90 % |
| Гидромеханический КПД, не менее | 95 % |
| Масса | 58 кг |
| Рабочая среда | Минеральные масла |
| Диапазон вязкости рабочей среды | 20 – 500 сСт |
| Температура рабочей среды | 0 … +60 °C |

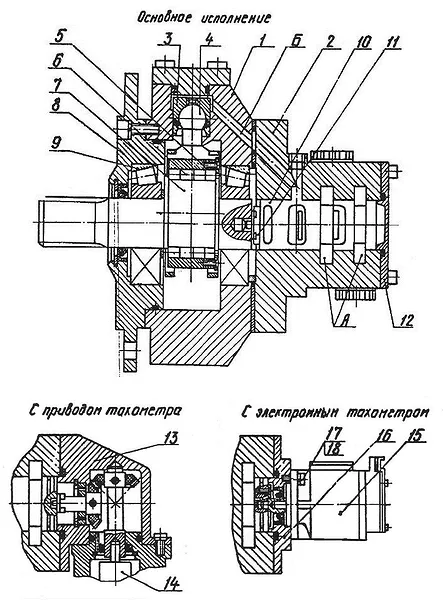

Принцип работы радиально-поршневого гидромотора МРФ-160/25М1 основан на преобразовании энергии потока жидкости под давлением в механическую энергию вращения выходного вала. Гидравлическая жидкость под давлением до 32 МПа подаётся через цапфенный распределитель (распределитель золотникового типа) в рабочие камеры, образованные поршнями, размещёнными радиально в статоре. Под действием давления поршни через шатуны воздействуют на эксцентриковый вал, создавая на нём вращающий момент.
Конструкция с эксцентриковым валом обеспечивает плавное вращение благодаря последовательному вступлению в работу нескольких поршней. Отвод рабочей жидкости из опорожняемых камер происходит через тот же распределитель в сливную линию. Реверс направления вращения достигается простым переключением подводящей и отводящей гидролиний.
Для обеспечения долговечности и высокого КПД в узле распределения и в поршневой группе применяются прецизионные пары трения и надёжные уплотнения, рассчитанные на работу с высоким давлением и широким диапазоном вязкостей рабочей жидкости.
Самая типичная ошибка, сокращающая жизнь любому радиально-поршневому гидромотору, – это пренебрежение чистотой рабочей жидкости. Абразивные частицы в масле быстро изнашивают прецизионные пары поршень-цилиндр и золотник распределителя, что ведёт к падению КПД, увеличению внутренних утечек и, в конечном счёте, к капремонту. Всегда используйте фильтры тонкой очистки с классом чистоты не ниже требуемого ГОСТом для данного типа гидромашин.
Температурный режим работы радиально-поршневого гидромотора МРФ-160/25М1 определяется двумя параметрами: температурой окружающей среды (от 0 до +50 °C для исполнения УХЛ) и температурой рабочей жидкости (от 0 до +60 °C). Работа при более высоких температурах масла приводит к снижению его вязкости, увеличению внутренних утечек и ускоренному старению уплотнений.
Срок службы гидромотора напрямую зависит от соблюдения условий эксплуатации: поддержание чистоты рабочей жидкости, отсутствие гидроударов, работа в пределах номинального давления и частоты вращения. При правильной эксплуатации и своевременном техническом обслуживании ресурс данного радиально-поршневого гидромотора составляет десятки тысяч часов.
Длительную работу устройства обеспечивает продуманная система смазки трущихся пар внутри корпуса, а также использование качественных подшипников качения (конических роликовых подшипников) для поддержки эксцентрикового вала.
Радиально-поршневой гидромотор МРФ-160/25М1 находит широкое применение в различных отраслях промышленности благодаря своей мощности и надёжности. В машиностроении и автомобильной промышленности он используется в приводе кантователей, манипуляторов и испытательных стендов. В горнодобывающей промышленности и нефтегазовой отрасли приводит в действие лебёдки, механизмы подачи бурового инструмента и поворотные устройства.
В металлообработке и деревообработке этот радиально-поршневой гидромотор является сердцем гидроприводов прессов, гильотинных ножниц, шпинделей и подающих механизмов станков. В химической и текстильной промышленностистроительстве и ЖКХ его применяют в приводе ходовой части экскаваторов, бульдозеров, а также в механизмах подъёма и поворота коммунальной техники.
Обслуживание радиально-поршневого гидромотора МРФ-160/25М1 в первую очередь сводится к контролю качества и уровня рабочей жидкости в системе, а также к проверке состояния фильтров. Регулярный визуальный осмотр на предмет утечек, контроль рабочих параметров (давление, температура, шум) позволяют выявить проблемы на ранней стадии.
Для продления срока службы необходима также проверка и подтяжка крепёжных соединений, особенно фланцев и присоединительных патрубков, чтобы исключить вибрацию и перекосы. В случае падения производительности, появления посторонних шумов или утечек требуется диагностика и, возможно, ремонт силами специализированной сервисной службы.
Ремонтный комплект (ЗИП) для радиально-поршневого гидромотора МРФ-160/25М1 обычно включает быстроизнашиваемые элементы и уплотнения, обеспечивающие герметичность и работоспособность после капремонта. В состав типового ремкомплекта входят: комплект поршневых колец или уплотнений поршней, уплотнительные кольца (торцевые уплотнения) корпуса и распределителя, сальники вала, уплотнительные прокладки, а в некоторых случаях – шарики или ролики подшипников, пружины и крепёж. Наша компания как официальный поставщик Гидромаш предоставляет возможность заказа оригинальных ремкомплектов и ЗИП для обеспечения долговечного восстановления работоспособности оборудования.
На рынке представлены различные аналоги радиально-поршневого гидромотора МРФ-160 с близкими параметрами. При выборе альтернативы стоит ориентироваться на ключевые характеристики: рабочий объём около 160 см³, номинальное давление 25 МПа, присоединительные размеры и тип вала. Вот несколько обобщённых вариантов:
Модель А: Гидромотор радиально-поршневой, 160 см³, 25 МПа, фланцевое крепление, выходной вал с шпонкой.
Модель Б: Гидромотор высокомоментный, рабочий объём 150-165 см³, давление до 30 МПа, встроенный тормоз.
Модель В: Радиально-поршневой мотор, 160 см³, 25 МПа, для реверсного режима работы, с датчиком скорости.
Модель Г: Гидромотор с эксцентриковым валом, 160 см³, максимальное давление 32 МПа, для мобильной техники.
Модель Д: Компактный радиально-поршневой гидромотор, 160 см³, 25 МПа, с повышенным КПД, для станочного оборудования.
| Элемент кода | Расшифровка |
|---|---|
| МРФ | Мотор Радиально-Поршневой Фланцевый (базовое обозначение типа) |
| 160 | Рабочий объём, см³ |
| 25 | Номинальное давление, МПа |
| М1 | Модификация конструкции (исполнение) |
| -20, -21, -27 | Вариант исполнения и комплектации (например, наличие приводов датчиков, длина вала) |
| -000, -00, -02 и т.д. | Климатическое исполнение (УХЛ – для умеренного и холодного климата, О – общеклиматическое) и категория размещения (1,4 и др.) |
Инвестиция в качественный радиально-поршневой гидромотор – это не расход, а вклад в бесперебойность производства. Использование надёжной модели МРФ-160/25М1 позволяет минимизировать внеплановые простои дорогостоящего оборудования (прессов, станков), снизить энергопотребление за счёт высокого КПД (до 95% гидромеханического), увеличить межремонтный интервал и общий ресурс всей гидросистемы. В итоге вы получаете улучшение ключевых производственных показателей и более быструю окупаемость (ROI) вашего оборудования.

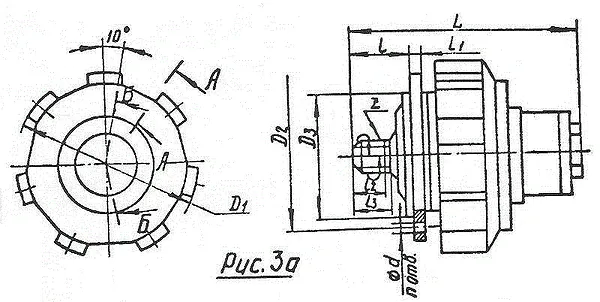

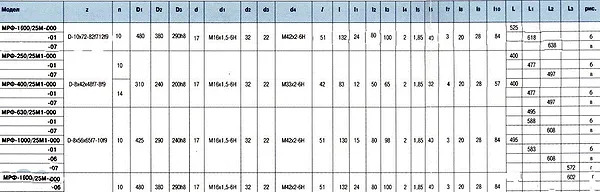

Габаритные размеры радиально-поршневого гидромотора МРФ-160/25М1 варьируются в зависимости от конкретной модификации. Базовая длина (L) составляет 343 мм для версии «-20», 420 мм для «-21» и 441 мм для «-27». Диаметр корпуса (Ø) постоянен и равен примерно 310 мм. Такая конструкция позволяет эффективно использовать монтажное пространство.

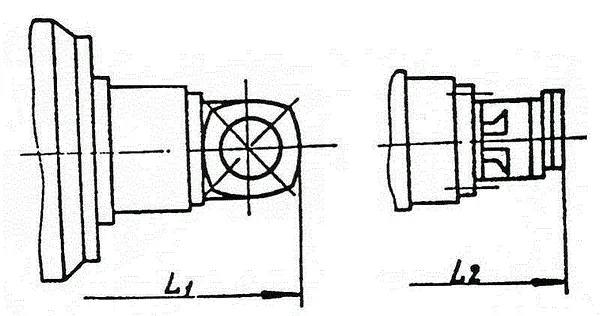

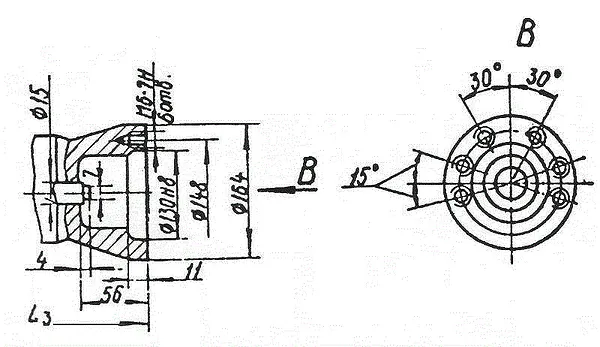

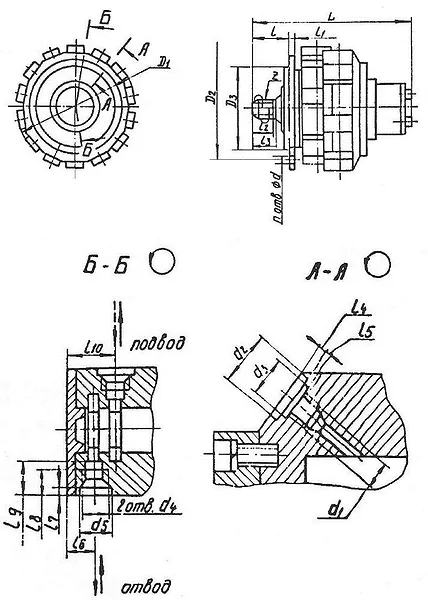

Присоединение осуществляется через резьбовые гидропорты, расположенные на корпусе распределителя. Крепление мотора к раме или корпусу машины производится с помощью фланца на передней крышке. Выходной вал может иметь различные исполнения (шпоночное соединение, внутренняя шлицевая втулка), что необходимо уточнять при заказе конкретной модели.
Модель МРФ-160/25М1-20-000 – базовая версия радиально-поршневого гидромотора с фланцевым креплением, климатическое исполнение УХЛ для умеренного и холодного климата.
Модель МРФ-160/25М1-21-00 УХЛ1 – версия с удлинённым валом и/или дополнительным оборудованием (например, приводом датчика), предназначенная для эксплуатации в помещениях.
Модель МРФ-160/25М1-27-05 О4 – исполнение с особенностями конструкции, общеклиматическое, для размещения на открытом воздухе под навесом.
Производство гидромоторов Гидромаш изначально ориентировано на требования российского промышленного рынка. Модель МРФ-160/25М1 адаптирована к работе в широком диапазоне температур окружающей среды, совместима с распространёнными в РФ минеральными маслами по ГОСТ (веретённое, индустриальное И-Г-А и др.), и рассчитана на эксплуатацию в условиях возможных перепадов и нестабильностей в гидросистемах, характерных для отечественного оборудования. Это делает данный радиально-поршневой гидромотор готовым к эффективной работе на объектах ЖКХ и в промышленности по всей России и странам СНГ.
Радиально-поршневой гидромотор МРФ-160/25М1 в специальных климатических исполнениях (например, О – общеклиматическое) способен работать при температурах окружающего воздуха, характерных для многих регионов России. Для работы в условиях низких температур (до -40°C и ниже) требуется применение специальных морозостойких рабочих жидкостей (низкозастывающих масел) и, возможно, система предпускового подогрева.
Устойчивость к вибрациям и ударным нагрузкам заложена в самой конструкции с массивным корпусом и надёжными подшипниками. Для ремонта в полевых условиях (например, на удалённых строительных площадках или в карьерах) рекомендуется иметь типовой ремкомплект. Простота конструкции и доступность основных узлов позволяют квалифицированным механикам проводить замену уплотнений и быстровынимаемых деталей без сложного оборудования.
Какой крутящий момент развивает гидромотор МРФ-160/25М1?
Номинальный крутящий момент данной модели составляет 597 Н·м при рабочем давлении 25 МПа и номинальном расходе 81 л/мин.
Какое масло нужно заливать в гидросистему с этим мотором?
Рекомендуется использовать минеральные гидравлические масла вязкостью от 20 до 500 сСт при температуре 50°C, соответствующие ГОСТ. Масло должно быть чистым, без воды и механических примесей. Конкретную марку масла следует выбирать исходя из температурного режима работы всего оборудования.
Возможен ли реверс (обратное вращение) вала?
Да, радиально-поршневой гидромотор МРФ-160/25М1 является реверсивным. Для изменения направления вращения вала достаточно поменять местами подающую и сливную гидролинии, подведённые к мотору.
Как заказать гидромотор МРФ-160/25М1 с доставкой в мой город?
Вы можете оформить заказ через наш сайт или по телефону. Мы осуществляем доставку по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки рассчитываются индивидуально.
Выбирая радиально-поршневой гидромотор МРФ-160/25М1, вы приобретаете проверенное временем оборудование от отечественного производителя с гарантией 12 месяцев. Вам не придётся долго ждать – мы оперативно организуем доставку по вашему адресу в любой регион России и в страны СНГ. Чтобы купить радиально-поршневой гидромотор или получить подробную консультацию, свяжитесь с нашими менеджерами.
