| Расход | 21 |
| Давление, Мпа | 0,5 |

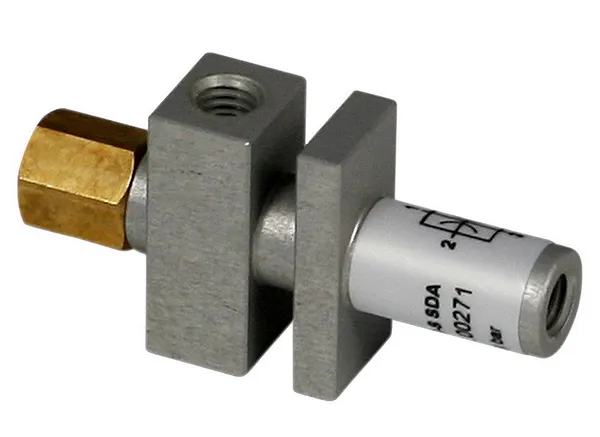

Эжектор SEG 07 HS-S SDA — это компактный вакуумный эжектор с алюминиевым корпусом, предназначенный для создания вакуума в промышленных системах. Устройство обеспечивает высокий уровень вакуума до 82% и скорость всасывания до 16 л/мин, что делает его идеальным для систем централизованной подачи вакуума.
Эжектор SEG 07 HS-S SDA представляет собой пневматическое устройство, которое использует энергию сжатого воздуха для создания вакуума. Он относится к серии базовых вакуумных эжекторов SEG и отличается надежностью и универсальностью применения.
Основное назначение эжектора SEG 07 HS-S SDA — это создание вакуума для захвата, удержания и перемещения предметов в автоматизированных системах. Он особенно подходит для систем централизованной подачи вакуума, где требуется стабильная работа и простота обслуживания.
По сравнению с аналогами, эжектор SEG 07 HS-S SDA имеет алюминиевый корпус, который обеспечивает легкость и коррозионную стойкость. Ключевые технические особенности: диаметр сопла 0.7 мм, рабочее давление до 5 бар, уровень вакуума до 82% и скорость всасывания до 16 л/мин. В комплекте с осевым глушителем SDA устройство работает с минимальным уровнем шума.
Если бы эжектор SEG 07 HS-S SDA был домашним пылесосом, то он бы не только убирал пыль, но и аккуратно раскладывал вещи по полкам. К счастью, в промышленности его задача проще: надёжно захватывать детали без жалоб на переработку.
| Параметр | Значение |
|---|---|
| Тип | Вакуумный эжектор |
| Модель | SEG 07 HS-S SDA |
| Диаметр сопла | 0.7 мм |
| Уровень вакуума | до 82% (относительно атмосферного давления) |
| Максимальная скорость всасывания | 16.0 л/мин |
| Расход сжатого воздуха | 21.0 л/мин при давлении 5 бар |
| Рабочее давление | до 5 бар (0.5 МПа) |
| Диапазон рабочих температур | -10°C до +60°C |
| Тип рабочей среды | Очищенный сжатый воздух (без масла) |
| Тип подключения | Резьба G1/8' для воздуха, вакуума и выхлопа |
| Масса | 0.011 кг |
| Материал корпуса | Алюминий |
| Материал уплотнений | Нитрил (NBR) |
| Степень защиты | IP40 (в соответствии с конструкцией) |
Эжектор SEG 07 HS-S SDA работает по принципу эжекции: поток сжатого воздуха под давлением проходит через сопло, сужаясь и ускоряясь, что создаёт зону низкого давления во всасывающей камере. За счёт разницы давлений происходит забор воздуха (или газа) из вакуумной магистрали, подключённой к объекту.
Давление и расход сжатого воздуха напряменно влияют на производительность эжектора SEG 07 HS-S SDA. Чем выше давление (в пределах допустимого), тем больше скорость потока и, соответственно, уровень вакуума и скорость всасывания.
Внутри эжектора SEG 07 HS-S SDA нет подвижных частей — его работа основана на аэродинамических эффектах. Это обеспечивает высокую надёжность и долгий срок службы. Для корректной эксплуатации важно подавать очищенный воздух без влаги и масел, чтобы избежать засорения сопла и износа уплотнений.
Типичная ошибка: подключение эжектора SEG 07 HS-S SDA прямо к магистрали сжатого воздуха без фильтра-влагоотделителя. Частицы пыли, конденсат и масляные пары быстро засорят сопло и приведут к падению производительности. Всегда используйте фильтр тонкой очистки перед эжектором.
Эжектор SEG 07 HS-S SDA рассчитан на работу в температурном диапазоне от -10°C до +60°C. При температурах ниже -10°C возможно замерзание конденсата в каналах, а выше +60°C — ускоренное старение уплотнительных материалов.
Качество рабочей среды напряменно влияет на ресурс эжектора SEG 07 HS-S SDA. Использование очищенного воздуха без абразивных частиц и агрессивных примесей позволяет минимизировать износ сопла и внутренних поверхностей. Регулярная замена фильтров в пневмосистеме продлевает срок службы.
При соблюдении условий эксплуатации и своевременном техобслуживании срок службы эжектора SEG 07 HS-S SDA составляет несколько лет (в среднем 3-5 лет) без потери основных характеристик.
Эжектор SEG 07 HS-S SDA широко используется в отраслях, где требуется автоматизация процессов с применением вакуума: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.
В машиностроении и автомобильной промышленности эжектор SEG 07 HS-S SDA применяется для фиксации деталей на станках, в сборочных линиях и роботизированных комплексах. В горнодобывающей и нефтегазовой отраслях — для вакуумного транспортирования сыпучих материалов и отбора проб. В металлообработке и деревообработке — для удержания листового материала. В химической и текстильной промышленности — для манипуляций с продукцией. В строительстве и ЖКХ — для систем пневмопочты и очистных сооружений.
Эжектор SEG 07 HS-S SDA легко интегрируется в концепцию Industry 4.0. Его работа может контролироваться датчиками давления и расхода, подключенными к ПЛК. Это позволяет реализовать мониторинг состояния вакуумной системы в реальном времени, прогнозировать необходимость обслуживания и предотвращать простои. Совместимость с коботами (коллаборативными роботами) делает эжектор SEG 07 HS-S SDA элементом гибких автоматизированных ячеек.
Для продления срока службы эжектора SEG 07 HS-S SDA рекомендуется периодически проверять чистоту сопла и состояние уплотнений. Обычно сервисное обслуживание включает продувку каналов сжатым воздухом и визуальный осмотр.
Быстрее всего изнашиваются уплотнительные кольца (РТИ), особенно при работе с неочищенным воздухом или в условиях вибрации. Также возможно засорение сопла твёрдыми частицами, что снижает производительность.
Рекомендуется проводить регламентное обслуживание каждые 6 месяцев или после 2000 часов работы. При необходимости ремонта можно заменить изношенные уплотнения и очистить внутренние каналы. Для этого доступны оригинальные ремонтные комплекты.
Стандартный ремонтный комплект для эжектора SEG 07 HS-S SDA включает быстроизнашиваемые детали: уплотнительные кольца (РТИ) из нитрила (NBR) для всех резьбовых соединений, набор крепёжных элементов и при необходимости замены само сопло. Оригинальный ЗИП можно заказать отдельно для проведения ремонта без замены всего устройства.
| Модель (описание) | Характеристики |
|---|---|
| Эжектор вакуумный с диаметром сопла 0.5 мм | Скорость всасывания 7 л/мин, расход воздуха 13 л/мин |
| Эжектор вакуумный с диаметром сопла 1.0 мм | Скорость всасывания 34 л/мин, расход воздуха 49 л/мин |
| Эжектор вакуумный с диаметром сопла 1.5 мм | Скорость всасывания 69 л/мин, расход воздуха 102 л/мин |
| Эжектор вакуумный с диаметром сопла 2.0 мм (LS) | Высокая производительность, скорость всасывания 170 л/мин |
| Эжектор вакуумный с диаметром сопла 2.5 мм (HS) | Уровень вакуума 85%, скорость всасывания 184 л/мин |
| Элемент кода | Расшифровка |
|---|---|
| SEG | Серия вакуумных эжекторов |
| 07 | Диаметр сопла 0.7 мм |
| HS | Модель с высоким уровнем вакуума (до 85%) |
| S | Исполнение с компактным корпусом (опционально) |
| SDA | Версия с осевым глушителем |
Использование эжектора SEG 07 HS-S SDA в вакуумных системах позволяет снизить простои оборудования за счёт высокой надёжности и простоты обслуживания. Экономия энергии достигается благодаря эффективному использованию сжатого воздуха. Долгий ресурс работы и возможность ремонта увеличивают окупаемость (ROI) — инвестиции в качественный эжектор быстро окупаются за счёт бесперебойной работы автоматизированных линий.
Габаритные размеры эжектора SEG 07 HS-S SDA: длина (L) 40 мм, длина с присоединительными элементами (L1) 80 мм, ширина (B) 10 мм, высота (H) 20 мм.
Тип присоединения: резьбовые соединения G1/8' (BSPP) для подключения сжатого воздуха (G1), вакуумного порта (G2) и выхлопа (G3). Компактные размеры и лёгкий вес позволяют легко монтировать эжектор SEG 07 HS-S SDA в ограниченном пространстве пневмосистем.
Модель SEG 07 HS-S SDA — эжектор вакуумный с диаметром сопла 0.7 мм, высоким уровнем вакуума и осевым глушителем.
Модель SEG 07 HS-S — тот же эжектор, но без установленного глушителя (версия "_").
Модель SEG 07 HS SDA — эжектор с уровнем вакуума 85% и глушителем, но в другом корпусном исполнении.
Эжектор SEG 07 HS-S SDA адаптирован для работы в широком диапазоне температур, характерных для России и стран СНГ. Он совместим с отечественными рабочими жидкостями и маслами, соответствующими ГОСТ. Конструкция устойчива к нестабильности качества сжатого воздуха, что часто встречается на промышленных объектах. Устройство готово к эксплуатации в суровых условиях ЖКХ и промышленных предприятий РФ и СНГ.
Эжектор SEG 07 HS-S SDA может работать при температурах до -40°C и выше +60°C при использовании специальных уплотнений и подготовки воздуха (осушение). Совместимость с отечественными рабочими жидкостями по ГОСТ расширяет возможности применения.
Благодаря простой конструкции, эжектор SEG 07 HS-S SDA поддаётся диагностике и ремонту в полевых условиях. Замена уплотнений и очистка сопла могут быть выполнены без сложного оборудования.
Теоретически эжектор SEG 07 HS-S SDA мог бы работать на Марсе или Луне при условии подачи очищенного сжатого газа (например, азота) и поддержания температуры в рабочем диапазоне. Низкое атмосферное давление на этих планетах потребовало бы герметичной конструкции, но принцип эжекции остался бы тем же. Надёжность и запас прочности нашего эжектора позволяют говорить о его пригодности для гипотетических внеземных миссий.
Какой уровень вакуума обеспечивает эжектор SEG 07 HS-S SDA?
Данная модель обеспечивает уровень вакуума до 82% (относительно атмосферного давления) при давлении сжатого воздуха 5 бар.
Какое потребление сжатого воздуха у эжектора?
При рабочем давлении 5 бар расход сжатого воздуха составляет 21 л/мин.
Какой тип подключения у эжектора SEG 07 HS-S SDA?
Все три порта (воздух, вакуум, выхлоп) имеют резьбу G1/8' (BSPP).
Возможна ли доставка эжектора в мой город?
Да, мы осуществляем доставку по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Выбирая эжектор SEG 07 HS-S SDA, вы можете купить оригинальное оборудование от бренда Гидромаш с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ осуществляется в кратчайшие сроки. Для заказа и уточнения цены свяжитесь с нашими менеджерами.
