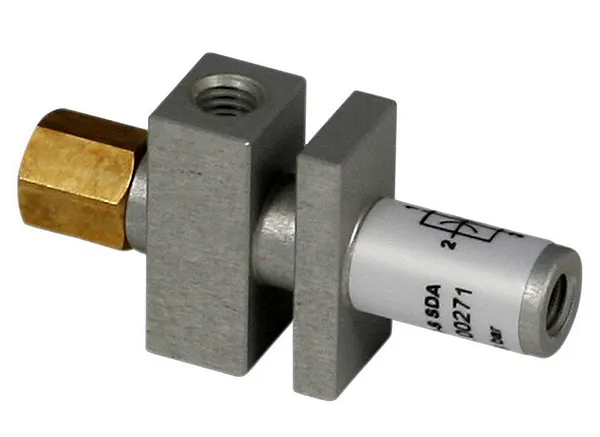

Эжектор SEG 05 HS-S SDA

Эжектор SEG 05 HS-S SDA — компактный вакуумный эжектор с осевым глушителем, предназначенный для создания вакуума в промышленных системах за счёт энергии сжатого воздуха. Устройство отличается надёжностью и эффективностью, особенно в составе централизованных систем подачи вакуума.

Описание и назначение

Вакуумный эжектор SEG 05 HS-S SDA представляет собой энергоэффективное устройство для генерации вакуума, работающее на принципе Вентури. Он преобразует энергию сжатого воздуха (рабочей среды) в высокоскоростную струю, которая создаёт разряжение во всасывающем патрубке. Наш эжектор SEG 05 HS-S SDA идеально подходит для задач, где требуется компактный и бесшумный источник вакуума: удержание деталей, пневматическая транспортировка, упаковка, автоматизация производственных линий.

Ключевым преимуществом данной модели является наличие встроенного осевого глушителя (SDA), который значительно снижает уровень шума при сбросе воздуха, что делает эксплуатацию эжектора SEG 05 HS-S SDA более комфортной и безопасной для персонала. Это базовый эжектор с алюминиевым корпусом, обеспечивающий высокую надёжность и устойчивость к коррозии. Если вы хотите купить эжектор SEG 05 HS-S SDA, обратите внимание на его высокую степень вакуума — до 82% от абсолютного вакуума, что является отличным показателем для его типоразмера.

Вакуумный эжектор SEG 05 HS-S SDA от бренда Гидромаш отличается точной геометрией сопла диаметром 0.5 мм, что обеспечивает оптимальное соотношение производительности и потребления сжатого воздуха. Его универсальность и простота монтажа делают выбор в пользу покупки именно этого эжектора выгодным решением для модернизации и создания новых автоматизированных контуров.

Вес, габариты, код ТН ВЭД, ГОСТ

Тише работаешь — дальше заработаешь

Эжектор SEG 05 HS-S SDA работает так же, как и его собратья, но делает это значительно тише. Благодаря осевому глушителю его можно сравнить с вежливым соседом, который выполняет свою работу по генерации вакуума, не докучая окружающим шумом. В условиях шумного цеха это ценное качество, которое может повысить комфорт труда и снизить общий уровень шума на рабочем месте.

Технические характеристики

Принцип работы

Принцип работы эжектора SEG 05 HS-S SDA основан на эффекте Бернулли и законе Вентури. Сжатый воздух под давлением подаётся через входной порт (G1) в сужающееся сопло. При его прохождении скорость потока резко возрастает, а статическое давление падает, создавая область низкого давления во всасывающей камере. Эта зона разряжения присоединяется к вакуумному порту (G2), через который откачивается воздух или газ из подключённой полости или устройства (например, вакуумной присоски). Воздушная смесь (рабочий + откачанный воздух) затем выбрасывается в атмосферу через выходной порт с глушителем (G3).

Ключевым фактором эффективности вакуумного эжектора SEG 05 HS-S SDA является соотношение давления и расхода на входе. Стабильное давление около 5-6 бар обеспечивает максимальный уровень создаваемого вакуума. Внутри монолитного алюминиевого корпуса расположены точно обработанные газодинамические каналы, которые минимизируют турбулентность и потери энергии. Именно эта внутренняя геометрия и малый диаметр сопла (0.5 мм) определяют производительность и экономичность.

Эксплуатация эжектора SEG 05 HS-S SDA требует подачи чистого и сухого сжатого воздуха. Наличие конденсата, масла или твердых частиц в потоке может привести к засорению сверхмалого сопла и падению производительности. Регулярная проверка фильтров в пневмосистеме — залог долгой и бесперебойной работы этого вакуумного эжектора SEG 05 HS-S SDA.

Не экономьте на фильтрации

Самая частая ошибка при эксплуатации эжектора SEG 05 HS-S SDA — пренебрежение качеством сжатого воздуха. Установка недорогого фильтра-влагоотделителя перед эжектором кажется лишней тратой, но именно она убережёт сверхмалое сопло (всего 0.5 мм) от засорения конденсатом и грязью, продлив срок службы устройства в разы и избавив от внезапных простоев на линии.

Температурный режим и срок службы

Рабочий температурный диапазон для эжектора SEG 05 HS-S SDA составляет от -20°C до +60°C. Работа при более низких температурах может привести к замерзанию конденсата внутри каналов, а при более высоких — к снижению производительности из-LSY. Алюминиевый корпус хорошо рассеивает тепло, что положительно сказывается на ресурсе. Срок службы устройства при правильной эксплуатации составляет не менее 10 миллионов циклов включения/выключения или несколько лет непрерывной работы.

Основной фактор, влияющий на ресурс вакуумного эжектора SEG 05 HS-S SDA, — качество рабочей среды. Чистый и сухой воздух без абразивных частиц предотвращает эрозию сопла и каналов. Пренебрежение подготовкой воздуха может сократить срок службы в несколько раз. Гарантированный срок службы при соблюдении всех условий эксплуатации, указанных в технической документации, составляет несколько лет.

Область применения

Вакуумный эжектор SEG 05 HS-S SDA находит применение в самых разных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей отрасли, нефтегазовом секторе, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве и ЖКХ.

В машиностроении и автомобилестроении этот эжектор SEG 05 HS-S SDA используется для точного позиционирования и удержания деталей на сборочных линиях и роботизированных комплексах. В упаковочной и пищевой промышленности он применяется для вакуумной фиксации пакетов, этикеток и упаковочных материалов. В деревообработке — для удержания плит во время резки и фрезеровки. Малые габариты и низкий вес делают его идеальным для интеграции в компактные автоматизированные модули и станки с ЧПУ.

Современные технологии

Эжектор SEG 05 HS-S SDA легко интегрируется в концепцию Industry 4.0. Через датчики давления, установленные на входе и вакуумном порту, возможен мониторинг состояния в реальном времени и предиктивная диагностика (снижение производительности может указывать на засорение). Управление подачей воздуха через электропневматические клапаны, подключённые к ПЛК, позволяет включать эжектор SEG 05 HS-S SDA только по необходимости, экономя энергию. Коботы (коллаборативные роботы) также могут использовать этот эжектор для захвата хрупких или мелких предметов без риска повреждения.

Обслуживание и ремонт

Продлить срок службы эжектора SEG 05 HS-S SDA позволяет регулярное техническое обслуживание пневмосистемы, в состав которой он входит. Прежде всего, необходимо обеспечить стабильную работу фильтров тонкой очистки и осушителей сжатого воздуха. Также важно проверять герметичность всех присоединений, так как утечки на вакуумном порту напрямую снижают эффективность работы.

Элементами, которые могут изнашиваться, являются уплотнительные кольца или шайбы на резьбовых соединениях, хотя в данной базовой конструкции они могут отсутствовать. Самый уязвимый элемент — сопло диаметром 0.5 мм. Его повреждение или эрозия приводят к потере производительности. Рекомендуется периодическая (раз в 6-12 месяцев) продувка эжектора в обратном направлении сжатым воздухом низкого давления для очистки от возможных накоплений.

Ремкомплект или ЗИП

Для модели эжектор SEG 05 HS-S SDA ремонтный комплект обычно включает быстровынимаемые/быстроизнашиваемые детали: уплотнительные кольца для резьбовых соединений (если применимо), а также сменное сопло (иногда в виде отдельного вставного элемента или картриджа). Возможен заказ оригинального ЗИП (запасных частей и принадлежностей), состоящего из ключевых компонентов для восстановления работоспособности: корпуса, сопла, крепёжных элементов. Наличие ремкомплекта позволяет оперативно восстановить устройство на месте без замены всего модуля.

Аналоги устройства

Помимо эжектора SEG 05 HS-S SDA, на рынке представлены и другие модели вакуумных эжекторов со схожими функциями:

Модель VEP-0.5-H — вакуумный эжектор с диаметром сопла 0.5 мм и высоким вакуумом, пластиковый корпус.
Модель EJ-05-Silent — эжектор с встроенным демпфером шума для тихой работы, производительность 8 л/мин.
Модель VG-05-M5 — компактный вакуумный генератор с резьбой М5 на всех портах, производительность 7.5 л/мин.
Модель VE-05-HP — эжектор, оптимизированный для работы при сниженном давлении воздуха (от 3 бар).
Модель SE-05-Int — интегрированный модуль эжектора с вакуумным датчиком и клапаном, готовое решение для автоматизации.

Условное обозначение

Экономические выгоды

Применение эжектора SEG 05 HS-S SDA ведёт к экономии энергии благодаря его высокой эффективности и возможности прерывистой работы. По сравнению с постоянно работающими вакуумными насосами, которые потребляют электроэнергию, этот эжектор расходует только сжатый воздух, и только в момент создания вакуума. Это снижает общие эксплуатационные расходы, уменьшает время простоя оборудования (нет необходимости в прогреве), увеличивает ресурс вакуумной системы и улучшает общую окупаемость (ROI) линии за счёт надёжности и низких затрат на обслуживание. Эффективный вакуумный эжектор SEG 05 HS-S SDA становится инвестицией в стабильность производства.

Изображения

Габаритные и присоединительные размеры

Общие габариты эжектора SEG 05 HS-S SDA: длина (L) — 32 мм, ширина (B) — 10 мм, высота (H) — 20 мм. Общая длина с резьбовыми соединениями (L1) составляет 56 мм. Тип присоединения — резьбовой, все три порта (воздух — G1, вакуум — G2, выход — G3) имеют внешнюю метрическую резьбу М5. Такое исполнение позволяет легко интегрировать эжектор SEG 05 HS-S SDA в существующие пневмолинии с помощью стандартных переходников или штуцеров.

Благодаря минимальным габаритам монтаж возможен даже в условиях сильно ограниченного пространства, например, внутри корпусов станков, на манипуляторах роботов или в непосредственной близости от рабочего органа. Это снижает длину вакуумных магистралей, что положительно сказывается на скорости срабатывания всей системы.

Примеры заказа

Модель Эжектор SEG 05 HS-S SDA — Вакуумный эжектор диаметром сопла 0.5 мм с высоким уровнем вакуума и осевым глушителем.

Модель Эжектор SEG 05 HS-S SDA — Компактный генератор вакуума для систем автоматического удержания мелких деталей.

Модель Эжектор SEG 05 HS-S SDA — Базовый эжектор с глушителем для централизованных систем вакуума в цехах.

Адаптация к российским условиям

Вакуумный эжектор SEG 05 HS-S SDA адаптирован для работы в широком диапазоне условий, характерных для России и стран СНГ. Он сохраняет работоспособность при низких температурах (до -20°C), характерных для северных регионов, и при повышенных температурах в производственных цехах. Устройство совместимо с качеством сжатого воздуха, получаемого с использованием стандартного оборудования подготовки (фильтры, осушители), включая применение отечественных масел для компрессоров (при условии эффективного маслоотделения). Конструкционная прочность и простота делают его готовым к эксплуатации на объектах ЖКХ и в промышленности РФ и СНГ.

Работа в экстремальных условиях

Вакуумный эжектор SEG 05 HS-S SDA способен функционировать при температурах до -20°C, что позволяет использовать его в неотапливаемых помещениях и на объектах в зимний период. Для работы при более низких температурах (до -40°C) требуется специальная подготовка рабочей среды и защита от конденсата. Совместимость с отечественными рабочими жидкостями (сжатым воздухом) по ГОСТ обеспечивается использованием стандартных систем подготовки.

Конструктивная простота устройства делает возможным его текущий ремонт и диагностику в полевых или цеховых условиях. Для этого достаточно базового набора инструментов и понимания принципа работы. Это особенно ценно на удалённых объектах, где оперативная доставка запасных частей затруднена.

Возможность работы на Марсе или Луне

Теоретически, эжектор SEG 05 HS-S SDA мог бы работать на Марсе или Луне при условии подачи на его вход газа под давлением (например, из баллона) и отсутствия конденсата в условиях сверхнизких температур. Корпус из алюминия обладает низкой плотностью, что важно для космических аппаратов. Наш вакуумный эжектор SEG 05 HS-S SDA создаёт вакуум, используя перепад давлений, и в разреженной атмосфере Марса или в вакууме Луны ему потребовалось бы герметичное соединение на выходе для создания направленного потока. Конечно, это шутка, но она подчёркивает базовый принцип работы и надёжность конструкции устройства.

Часто задаваемые вопросы

Какой уровень вакуума создаёт эжектор SEG 05 HS-S SDA?
Максимальный уровень вакуума составляет 82% (относительно атмосферного давления), что соответствует разрежению около 180 мбар абсолютного давления.

Как подключить эжектор SEG 05 HS-S SDA?
Эжектор имеет три порта с резьбой М5: G1 (для подачи сжатого воздуха), G2 (вакуумный выход) и G3 (выхлоп с глушителем). Подключение осуществляется с помощью стандартных пневмосоединений соответствующего размера.

Требуется ли для работы эжектора SEG 05 HS-S SDA специальное обслуживание?
Основное требование — подача чистого и сухого сжатого воздуха. Рекомендуется установка фильтра тонкой очистки на входе. Регулярная проверка и очистка фильтров — залог долгой службы.

Как осуществляется доставка эжектора SEG 05 HS-S SDA?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Почему выбирают «Гидромаш»

Выбирая эжектор SEG 05 HS-S SDA у поставщика Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев, уверенность в качестве, а также возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-(на)-Дону, Новосибирске и Казани. Мы предлагаем выгодную цену на эжектор SEG 05 HS-S SDA, оперативную обработку заказа и быструю доставку в любой регион России и страны СНГ. Хотите купить эжектор SEG 05 HS-S SDA? Оформите заказ через форму на сайте или свяжитесь с нашими менеджерами через раздел Контакты. Гарантируем профессиональную консультацию и техническую поддержку.
