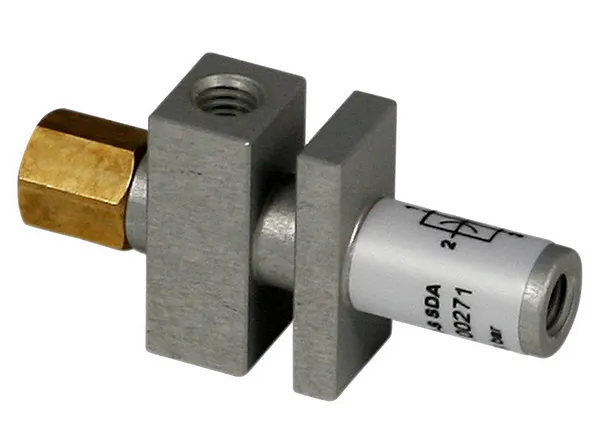

Эжектор SEG 07 HS-S
Надежные базовые вакуумные эжекторы с алюминиевым корпусом для универсального применения, особенно подходят для систем централизованной подачи вакуума.
| 1 | • | 2 | • | 3 | 4 |
| SEG | 15 | HS | _ |
| 1 | Эжектор вакуумные типа SEG универсальный металлический | ||||
2 |
Размер сопла | ? сопла | Максимальная производительность, л/мин | Потребление сжатого воздуха, л/мин | |
| 05 | 0.5 мм | 7 | 13 | ||
| 07 | 0.7 мм | 14 | 21 | ||
| 10 | 1 мм | 34 | 49 | ||
| 15 | 1.5 мм | 69 | 102 | ||
| 20 | 2 мм | 124 (для HS), 170 (для LS) | 186 | ||
| 25 | 2.5 мм | 184 (для HS), 260 (для LS) | 275 | ||
| 30 | 3 мм | 240 (для HS), 370 (для LS) | 392 | ||
| 3 | Модель | HS = высокий уровень вакуума LS = высокая производительность вакуумирования (только для размера 20, 25, 30) |
|||
| 4 | Версия | _ = без установленного глушителя SDA = осевой глушитель |
|||
| Тип | Диам. сопла, мм | Уровень вакуума, % | Макс. скорость всасывания, л/мин | Макс. скорость всасывания, м?/час | Расход воздуха в режиме откачки, л/мин | Расход воздуха в режиме откачки, м3/ ч | Рабочее давление | Вес, кг |
| Эжектор SEG 05 HS-S | 0,5 | 82 | 7,0 | 0,4 | 13,0 | 0,8 | 5 bar | 0,010 |
| Эжектор SEG 05 HS-S SDA | 0,5 | 82 | 7,0 | 0,4 | 13,0 | 0,8 | 5 bar | 0,011 |
| Эжектор SEG 07 HS-S | 0,7 | 82 | 16,0 | 1,0 | 21,0 | 1,3 | 5 bar | 0,010 |
| Эжектор SEG 07 HS-S SDA | 0,7 | 82 | 16,0 | 1,0 | 21,0 | 1,3 | 5 bar | 0,011 |
| Эжектор SEG 07 HS | 0,7 | 85 | 14,0 | 0,8 | 21,0 | 1,3 | 5 bar | 0,041 |
| Эжектор SEG 07 HS SDA | 0,7 | 85 | 14,0 | 0,8 | 21,0 | 1,3 | 5 bar | 0,045 |
| Эжектор SEG 10 HS | 1,0 | 85 | 34,0 | 2,0 | 49,0 | 2,9 | 5 bar | 0,046 |
| Эжектор SEG 10 HS SDA | 1,0 | 85 | 34,0 | 2,0 | 49,0 | 2,9 | 5 bar | 0,050 |
| Эжектор SEG 15 HS | 1,5 | 85 | 69,0 | 4,1 | 102,0 | 6,1 | 5 bar | 0,102 |
| Эжектор SEG 15 HS SDA | 1,5 | 85 | 69,0 | 4,1 | 102,0 | 6,1 | 5 bar | 0,110 |
| Эжектор SEG 20 HS | 2,0 | 85 | 124,0 | 7,4 | 186,0 | 11,2 | 5 bar | 0,118 |
| Эжектор SEG 20 HS SDA | 2,0 | 85 | 124,0 | 7,4 | 186,0 | 11,2 | 5 bar | 0,130 |
| Эжектор SEG 20 LS | 2,0 | 55 | 170,0 | 10,2 | 186,0 | 11,2 | 5 bar | 0,118 |
| Эжектор SEG 20 LS SDA | 2,0 | 55 | 170,0 | 10,2 | 186,0 | 11,2 | 5 bar | 0,130 |
| Эжектор SEG 25 HS | 2,5 | 85 | 184,0 | 11,0 | 275,0 | 16,5 | 5 bar | 0,273 |
| Эжектор SEG 25 HS SDA | 2,5 | 85 | 184,0 | 11,0 | 275,0 | 16,5 | 5 bar | 0,295 |
| Эжектор SEG 25 LS | 2,5 | 55 | 260,0 | 15,6 | 275,0 | 16,5 | 5 bar | 0,273 |
| Эжектор SEG 25 LS SDA | 2,5 | 55 | 260,0 | 15,6 | 275,0 | 16,5 | 5 bar | 0,295 |
| Эжектор SEG 30 HS | 3,0 | 85 | 240,0 | 14,4 | 392,0 | 23,5 | 5 bar | 0,352 |
| Эжектор SEG 30 HS SDA | 3,0 | 85 | 240,0 | 14,4 | 392,0 | 23,5 | 5 bar | 0,404 |
| Эжектор SEG 30 LS | 3,0 | 55 | 370,0 | 22,2 | 392,0 | 23,5 | 5 bar | 0,352 |
| Эжектор SEG 30 LS SDA | 3,0 | 55 | 370,0 | 22,2 | 392,0 | 23,5 | 5 bar | 0,404 |
Присоединительные и габаритные размеры вакуумных эжекторов:
| Модель вакуумного эжектора | Размеры в мм | ||||||
| G1 (воздух) |
G2 (вакуум) |
G3 (выхлоп) |
L | L1 | B | H | |
| SEG 05 | M5 | M5 | M5 | 32 | 56 | 10 | 20 |
| SEG 07 | G1/8' | G1/8' | G1/8' | 40 | 80 | 10 | 20 |
| SEG 10 | G1/8' | G1/8' | G1/8' | 45 | 85 | 16 | 26 |
| SEG 15 | G1/4' | G1/4' | G1/4' | 60 | 106 | 22 | 38 |
| SEG 20 | G1/4' | G1/4' | G3/8' | 75 | 131 | 26 | 38 |
| SEG 25 | G3/8' | G1/2' | G1/2' | 100 | 163 | 32 | 50 |
| SEG 30 | G3/8' | G1/2' | G3/4' | 110 | 200 | 42 | 50 |
 |
 |
