| Вес, кг | 2,3 |

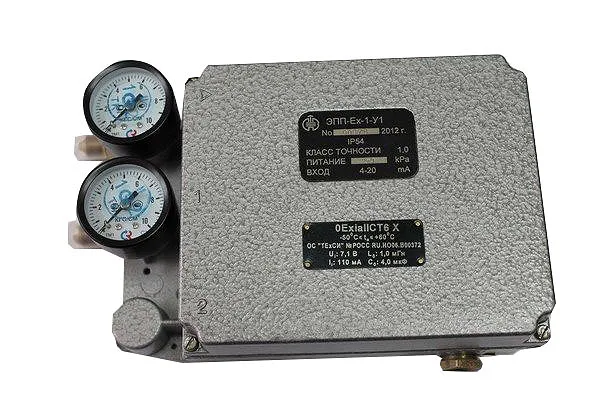

Электропневматический позиционер ЭПП-Ех-1 — это компактное и высокоточное устройство для управления ходом пневматических исполнительных механизмов в системах промышленной автоматики. Основная задача электропневматического позиционера ЭПП-Ех-1 — минимизировать рассогласование и обеспечить стабильное позиционирование, что делает его незаменимым в контурах точного регулирования технологических параметров.
Электропневматический позиционер ЭПП-Ех-1 представляет собой прибор, преобразующий входной электрический сигнал управления (стандартного диапазона 4–20 мА) в пропорциональный ему пневматический сигнал давления. Этот сигнал подаётся на исполнительный механизм (поршневой или мембранный), обеспечивая точное управление положением его выходного звена. Применение электропневматического позиционера ЭПП-Ех-1 позволяет значительно повысить быстродействие системы, устранить зоны нечувствительности и улучшить плавность хода механизма, даже при переменной нагрузке.
Ключевая особенность электропневматического позиционера ЭПП-Ех-1 — его исполнение с искробезопасной входной цепью, позволяющее использование во взрывоопасных зонах. Это достигается совместной работой с барьером искрозащиты (например, пассивным барьером). Данный электропневматический позиционер сертифицирован по требованиям безопасной эксплуатации в сложных условиях.
Технические возможности электропневматического позиционера охватывают широкий диапазон управляющих токов, давлений питания и условных ходов. Использование жёсткой механической обратной связи по положению выходного вала обеспечивает класс точности на уровне 1,0, что соответствует предельному значению основной погрешности не более ±1,0% от условного хода в любых точках настройки.
Как GPS-навигатор ведёт машину по маршруту, не позволяя ей сбиться, так и электропневматический позиционер ЭПП-Ех-1 ведёт выходной шток пневмопривода в заданную точку, не позволяя ему "заблудиться" под действием переменной нагрузки.
| Параметр | Характеристика |
|---|---|
| Тип устройства | Электропневматический позиционер ЭПП-Ех-1 |
| Диапазон входного сигнала (постоянный ток) | 0–5; 0–20; 4–20 мА |
| Входное сопротивление (при 4–20 мА) | 115 ± 15 Ом |
| Давление воздуха питания, номинальное | 250, 400, 600, 630 кПа |
| Расход воздуха в установившемся режиме (при 630 кПа) | До 1,2 м³/ч (одностороннее действие), до 1,5 м³/ч (двустороннее действие) |
| Диапазон условных ходов исполнительных механизмов | 10, 16, 25, 40, 60, 100 мм |
| Угол поворота для поворотных механизмов | 90° |
| Класс точности | 1,0 |
| Предел допускаемой основной погрешности | ± 1,0% от условного хода |
| Масса, не более | 2,3–2,5 кг |
| Рабочий температурный диапазон | от –50°C до +60°C |
| Степень защиты корпуса (IP) | IP54 |
| Уровень взрывозащиты (с барьером искрозащиты) | 0ЕхiаIIСТ6 |
Электропневматический позиционер ЭПП-Ех-1 работает по принципу силовой компенсации. Управляющий электрический сигнал от системы регулирования (например, ПЛК или регулятора) подаётся на вход позиционера. Входные токовые цепи искробезопасны. Этот сигнал поступает на электромагнитный преобразователь, который генерирует соответствующее усилие на сопловой заслонке пневмосиловой части.
Пневмосиловая часть позиционера представляет собой следящий усилитель. Давление питания подводится к системе сопло-заслонка. Отклонение заслонки пропорционально входному сигналу изменяет давление в камере усилителя. Изменение давления преобразуется в механическое усилие через диафрагму или поршень и через рычажный механизм передаётся на золотниковый распределитель. Золотник, перемещаясь, направляет воздух в ту или иную полость исполнительного механизма.
Ключевым элементом является механическая обратная связь, которая жёстко связана с выходным валом исполнительного механизма. По мере перемещения вала рычаг обратной связи возвращает заслонку в исходное положение, компенсируя действие входного сигнала. Таким образом, устанавливается равновесие, и при стабильном входном сигнале выходной вал стабильно фиксируется в определённом положении. Такая схема обеспечивает высокую точность позиционирования электропневматического позиционера ЭПП-Ех-1 даже при существенных перепадах давления в сети и переменных внешних нагрузках.
Никогда не устанавливайте электропневматический позиционер ЭПП-Ех-1 на исполнительный механизм без предварительной очистки и осушения подводящей воздушной магистрали! Вода и твердые частицы в воздухе питания быстро выводят из строя чувствительную сопловую систему и золотник, блокируя движение и лишая всю систему точного позиционирования.
Электропневматический позиционер ЭПП-Ех-1 рассчитан на длительную эксплуатацию в широком диапазоне температур окружающего воздуха: от –50°C до +60°C для стандартного исполнения. При температурах ниже –20°C рекомендуется использовать воздух питания с отрицательной точкой росы, чтобы исключить образование конденсата и льда внутри прибора. Корпусная защита IP54 предохраняет внутренние узлы от пыли и брызг, что способствует увеличению межремонтного периода.
Ожидаемый срок службы электропневматического позиционера ЭПП-Ех-1 при соблюдении условий эксплуатации (чистый и сухой воздух питания, отсутствие вибрации сверх нормы, грамотная настройка) составляет не менее 8–10 лет. Наибольшему износу подвержены подвижные элементы силовой части (золотник, уплотнения, шарниры рычагов), поэтому регулярное техническое обслуживание и своевременная замена ремонтного комплекта существенно продлевают ресурс устройства.
Электропневматический позиционер ЭПП-Ех-1 находит широкое применение в различных отраслях промышленности, где требуется точное позиционное регулирование: машиностроение (управление зажимными устройствами, податчиками), автомобильная промышленность (тест-стенды, регулировка агрегатов), нефтегазовая отрасль (управление запорной и регулирующей трубопроводной арматурой), химическая промышленность (дозирующие клапаны на реакторах и смесителях), металлообработка (системы подачи и позиционирования), текстильная промышленность (регулировка натяжения полотна), строительство (испытательное оборудование), ЖКХ (регулирование заслонок в системах вентиляции и очистных сооружениях). В каждой из этих отраслей применение электропневматического позиционера ЭПП-Ех-1 позволяет повысить точность и надежность технологического процесса.
Электропневматический позиционер ЭПП-Ех-1, будучи классическим аналоговым прибором, легко интегрируется в современные системы Industry 4.0. Через аналоговые входы токового сигнала он может управляться от программируемых логических контроллеров (ПЛК). Получение информации о фактическом положении (например, через дополнительные датчики) позволяет осуществлять мониторинг состояния и диагностику в режиме реального времени, закладывая основы для предиктивного (прогнозирующего) обслуживания.
Для обеспечения надежной и долговременной работы электропневматического позиционера ЭПП-Ех-1 необходимо выполнять периодическое техническое обслуживание. Оно включает в себя внешний осмотр, проверку герметичности всех присоединений, контроль чистоты воздуха питания через фильтры-влагоотделители и проверку точности позиционирования по контрольным точкам. При снижении точности или появлении подозрительных шумов требуется очистка внутренних каналов и замена быстроизнашиваемых деталей.
Ремонт заключается в разборке, дефектовке деталей, замене изношенных уплотнений, пружин и золотниковой пары. В случае повреждения электромагнитного преобразователя может потребоваться его замена в сборе. Для выполнения ремонта рекомендуется использовать оригинальные ремонтные комплекты и следовать инструкциям завода-изготовителя. Ремонтопригодность является одним из достоинств электропневматического позиционера.
Ремонтный комплект (ЗИП) для электропневматического позиционера ЭПП-Ех-1 включает в себя наиболее подверженные износу детали: комплект уплотнительных колец (РТИ) для золотникового узла и штока, диафрагмы (в зависимости от конструкции), возвратные пружины, крепежные элементы (болты, гайки, шайбы). При необходимости для заказа доступен пневмоклапан в сборе. Наличие ремкомплекта позволяет оперативно восстановить работоспособность устройства без длительного простоя.
1. Электропневмопозиционер с входным сигналом 4–20 мА, давлением питания 400 кПа, ходом до 60 мм.
2. Позиционер с поворотным выходом на 90°, клавишным переключателем режимов.
3. Многофункциональный цифровой позиционер с цифровыми интерфейсами связи.
4. Позиционер прямого действия (без усилителя) для малых усилий.
5. Позиционер со встроенным манометром и индикатором положения.
| Элемент обозначения | Расшифровка |
|---|---|
| ЭПП | Электропневматический позиционер |
| Ех | Исполнение взрывозащищенное (искробезопасная цепь) |
| 1 | Версия или модификация конструкции (например, тип присоединения) |
| -«Ор» (опция) | Коррозионностойкое исполнение для агрессивных сред |
| -2 (опция) | Модификация, указывающая на ряд конструктивных особенностей или монтажный комплект |
Внедрение надежного электропневматического позиционера ЭПП-Ех-1 ведёт к снижению технологических простоев благодаря точному позиционированию и уменьшению количества аварийных остановок. Экономия энергии достигается за счет сокращения времени переходных процессов и работы приводов в оптимальном режиме. Высокий ресурс устройства снижает частоту закупок и затраты на ремонт, что в итоге повышает общую окупаемость (ROI) автоматизированной системы управления.

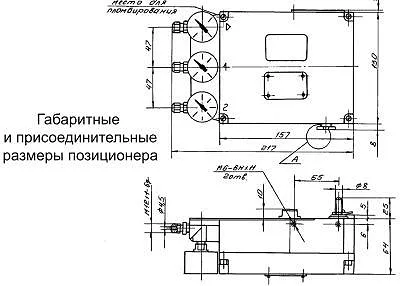

Габаритные размеры электропневматического позиционера ЭПП-Ех-1 варьируются в зависимости от используемого монтажного комплекта («1», «2», «3» и т.д. из таблиц технических характеристик). Общие линейные размеры корпуса составляют приблизительно 200х150х100 мм (без учета выступающих элементов). Присоединение к исполнительному механизму осуществляется через специальные кронштейны или фланцы, входящие в монтажный комплект. Присоединительные размеры портов для подвода воздуха питания — резьбовые, стандартные (например, М10х1). Для монтажа в ограниченном пространстве важно учитывать угол поворота рычага обратной связи и свободный ход монтажного штока.
Электропневматический позиционер ЭПП-Ех-1 с монтажным комплектом «7», входной сигнал 4–20 мА, давление питания 400 кПа — для мембранных приводов серии 2000, диаметром мембраны 250 мм, ходом 25 мм.
Электропневматический позиционер ЭПП-Ех-1 с монтажным комплектом «12», входной сигнал 0–20 мА, давление питания 630 кПа — для поршневых исполнительных механизмов с условным ходом 60 мм и конструкцией стойки ДАЗ.
Электропневматический позиционер ЭПП-Ех-1 изначально спроектирован с учётом суровых условий эксплуатации. Работа в широком диапазоне температур от –50°С, устойчивость к повышенной влажности и вибрациям делают его пригодным для большинства промышленных объектов РФ и стран СНГ. Устройство совместимо с отечественными маслами смазки и не критично к качеству электропитания, что обеспечивает его надежную работу в удаленных районах и на объектах жилищно-коммунального хозяйства.
Электропневматический позиционер ЭПП-Ех-1 способен сохранять работоспособность в экстремальных условиях. Заявленный диапазон температур от –50°C до +60°C позволяет эксплуатацию на открытых площадках и в неотапливаемых помещениях в зимний период. Конструкция корпуса, материалы уплотнений и пневмоэлементов обеспечивают надежное функционирование при циклических перепадах температур и во влажной среде. Возможность проведения регламентного обслуживания и простой ремонт в полевых условиях делает этот позиционер востребованным для мобильных установок и объектов, расположенных вдали от сервисных центров.
Теоретически, герметичная конструкция корпуса и способность работать при низких температурах (до –50°C) могли бы позволить электропневматическому позиционеру ЭПП-Ех-1 функционировать в разреженной марсианской атмосфере, при условии подачи чистого газа (воздуха) в качестве рабочей среды из закрытой системы. А отсутствие искрообразования во взрывобезопасном исполнении было бы дополнительным преимуществом в космических условиях. Конечно, для этого потребовалась бы дополнительная адаптация материалов к радиации и полному вакууму, но сам запас прочности конструкции этому способствует.
Какой тип входного сигнала поддерживает электропневматический позиционер ЭПП-Ех-1?
Позиционер работает с тремя стандартными диапазонами токового сигнала постоянного тока: 0–5 мА, 0–20 мА и 4–20 мА. Выбор диапазона осуществляется перемычками внутри корпуса.
Можно ли использовать позиционер для управления поворотным исполнительным механизмом?
Да, существуют модификации электропневматического позиционера ЭПП-Ех-1, рассчитанные на управление поворотными механизмами с углом поворота выходного вала 90°.
Как осуществляется доставка по России и СНГ?
Мы осуществляем доставку электропневматического позиционера ЭПП-Ех-1 по всей России транспортными компаниями до терминала в вашем городе (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.). Доставка также возможна в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какая гарантия предоставляется на изделие?
На электропневматический позиционер ЭПП-Ех-1 предоставляется гарантия от производителя сроком 12 месяцев при соблюдении условий эксплуатации.
Выбирая электропневматический позиционер ЭПП-Ех-1, вы приобретаете оборудование, проверенное в российских промышленных условиях. Мы предлагаем оригинальную продукцию с гарантией 12 месяцев. Благодаря отлаженной логистике возможна быстрая отгрузка со складов в основных промышленных центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Купить и заказать доставку по России и странам СНГ просто. Наш консультант поможет подобрать подходящий монтажный комплект и уточнит актуальную цену на электропневматический позиционер ЭПП-Ех-1. Обращайтесь — и убедитесь в надежности бренда Гидромаш.
