| Вес, кг | 2,3 |

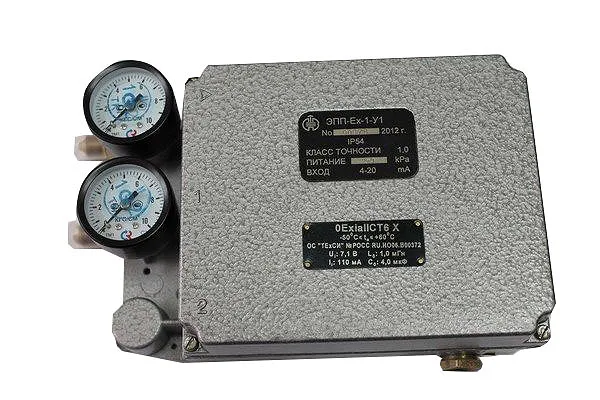

Электропневматический позиционер ЭПП-1 — это высокоточный прибор управления, который преобразует входной электрический сигнал в пропорциональное ему пневматическое давление. Предназначен для повышения точности и быстродействия пневматических исполнительных механизмов (ИМ) в системах автоматического регулирования технологических процессов. Основные преимущества — класс точности 1.0, взрывозащищённое исполнение, стойкость к агрессивным средам и адаптация к широкому диапазону входных сигналов.
Электропневматический позиционер ЭПП-1 предназначен для коррекции работы поршневых, мембранных и поворотных пневматических исполнительных механизмов. Его ключевая задача — устранить рассогласование хода ИМ, вводя жёсткую обратную связь по положению выходного вала или штока. Это обеспечивает точное позиционирование регулирующего органа (заслонки, клапана, задвижки) в соответствии с заданным электрическим сигналом от контроллера или системы управления.
Электропневматический позиционер ЭПП-1 отличается от простых преобразователей наличием следящей системы. Он постоянно сравнивает заданный сигнал (например, 4–20 мА) с фактическим положением механизма через обратную связь и корректирует подачу воздуха в силовую камеру ИМ. Это позволяет компенсировать влияние трения, изменения нагрузки и неравномерности подачи воздуха, что критически важно для точных технологических операций. Данный электропневматический позиционер ЭПП-1 выпускается в обычном и коррозионностойком исполнении (ЭПП-«Ор»), а также во взрывозащищённом варианте (ЭПП-Ех).
Технические особенности электропневматического позиционера ЭПП-1 включают работу с давлением воздуха питания 250, 400, 600 или 630 кПа, высокую степень защиты корпуса IP54 и возможность эксплуатации в широком диапазоне температур. Это делает его незаменимым элементом в системах регулирования давления, расхода, уровня и температуры на предприятиях различных отраслей.
Электропневматический позиционер ЭПП-1 — это как навигатор для пневматического привода. Вы говорите ему: «Остановись на 60%!», а он не просто открывает воздух, а смотрит на линейку обратной связи и шепчет механизму: «Ты проехал, вернись на пару миллиметров... Вот так, стой смирно!».
| Параметр | Значение для модели ЭПП-1 |
|---|---|
| Диапазон входных сигналов (постоянный ток) | 0–5; 0–20; 4–20 мА |
| Входное сопротивление | Не более 580 Ом (для 0–5 мА); 115 Ом (для 0–20; 4–20 мА) |
| Давление воздуха питания (номинальное) | 250; 400; 600; 630 кПа (±10%) |
| Класс точности | 1,0 |
| Предел допускаемой основной погрешности | ±1,0% от величины условного хода |
| Условный ход ИМ (для возвратно-поступательных) | 10; 16; 25; 40; 60; 100 мм |
| Угол поворота вала (для поворотных ИМ) | 90° |
| Расход воздуха (при 400 кПа, двустороннее действие) | Не более 1,2 м³/ч |
| Степень защиты оболочки | IP54 |
| Климатическое исполнение | У1 (от -50 до +60°C) или Т2 (от -25 до +60°C) |
| Рабочая среда (воздух) | Классы загрязнённости 1 или 3 по ГОСТ 17433-80 |
| Масса (одностороннее действие) | Не более 2,3 кг |
Принцип действия электропневматического позиционера ЭПП-1 основан на уравновешивании моментов сил. Входной электрический сигнал (ток) подаётся на катушку электромеханического преобразователя (силовой приёмник). Создаваемая электромагнитная сила отклоняет рычажный механизм, который, в свою очередь, воздействует на сопла пневматического усилителя. Изменение степени открытия сопел меняет давление в выходной линии позиционера.
Это выходное давление подаётся в силовую камеру исполнительного механизма, вызывая его перемещение. Одновременно с этим, через механическую обратную связь (рычаг, кулачок или трос) положение выходного штока или вала ИМ передаётся обратно на рычаг сравнения позиционера. Система стремится к равновесию, когда момент от входного сигнала уравновешен моментом от обратной связи. В результате, любое отклонение ИМ от заданного положения сразу же корректируется изменением выходного давления.
На работу электропневматического позиционера ЭПП-1 напрямую влияют давление и расход воздуха питания. Недостаточное давление снижает быстродействие и развиваемое усилие, в то время как избыточный расход воздуха может потребовать более производительного компрессора. Внутри устройства ключевую роль играют силовой приёмник, пневмоусилитель с соплами и дросселями, а также механизм обратной связи. Их точная настройка и герметичность обеспечивают стабильность работы.
Типичная ошибка при монтаже электропневматического позиционера ЭПП-1 — неправильная настройка обратной связи или её отсутствие. Механизм начинает «гулять» или постоянно находится в крайнем положении. Лайфхак: перед пуском убедитесь, что направление движения, задаваемое входным сигналом, совпадает с направлением обратной связи. Сделайте плавную проверку от 0 до 100% и убедитесь, что шток движется пропорционально и без рывков.
Электропневматический позиционер ЭПП-1 рассчитан на долгосрочную работу в широком температурном диапазоне: от -50°C до +60°C для стандартного исполнения УХЛ. Такой разброс позволяет применять его в неотапливаемых цехах, на улице и в условиях Крайнего Севера. Качество рабочей среды — сжатого воздуха — критически влияет на ресурс устройства. Наличие влаги, масла или абразивных частиц приводит к засорению тонких сопел пневмоусилителя и износу уплотнений.
Срок службы электропневматического позиционера ЭПП-1 при правильной эксплуатации и регулярном обслуживании составляет 10–15 лет и более. Ключевым фактором долговечности является использование подготовленного воздуха (фильтры-влагоотделители) и поддержание давления в рекомендуемых пределах. Также на ресурс влияют вибрационные нагрузки и работа в агрессивных средах с содержанием сероводорода, для чего предназначено специальное исполнение «Ор».
Электропневматический позиционер ЭПП-1 широко используется в отраслях, где требуется точное автоматическое регулирование: машиностроение (автоматические линии, станки), автомобильная промышленность (окрасочные камеры, испытательные стенды), горнодобывающая промышленность (регулирование подачи руды и воды), нефтегазовая отрасль (контроль давления и расхода на трубопроводах, установках подготовки), металлообработка (термические печи), деревообработка (сушильные камеры), химическая промышленность (дозирование реагентов), текстильная промышленность (регулирование натяжения), строительство (системы вентиляции и кондиционирования), ЖКХ (тепловые пункты, регулирование подачи теплоносителя). В каждой из этих отраслей электропневматический позиционер ЭПП-1 обеспечивает точное позиционирование заслонок, клапанов и задвижек по команде от АСУ ТП.
Электропневматический позиционер ЭПП-1 легко интегрируется в концепции Industry 4.0. Для удалённого мониторинга может быть оснащён датчиками положения и давления с поддержкой стандартных протоколов связи (HART, Foundation Fieldbus). Это позволяет передавать данные о фактическом положении и рассогласовании на ПЛК или в SCADA-систему для предиктивной аналитики. Интеграция с коллаборативными роботами (коботами) возможна через цифровой интерфейс, где позиционер ЭПП-1 выступает как исполнительный элемент точного позиционирования инструмента или детали.
Для продления срока службы электропневматического позиционера ЭПП-1 необходимо соблюдать регламентные процедуры: регулярно проверять чистоту и влажность подаваемого воздуха, осматривать механические элементы обратной связи на предмет люфтов и коррозии, контролировать герметичность пневматических соединений. Также рекомендуется периодически проводить калибровку, проверяя соответствие входного сигнала и положения штока.
Быстрее всего изнашиваются резинотехнические изделия (РТИ) — манжеты и уплотнения пневмоусилителя, а также элементы механической обратной связи, подверженные трению. При появлении признаков нестабильной работы (дребезг, невыход на заданное положение) требуется диагностика и замена изношенных узлов. Ремонтные работы, как правило, сводятся к замене комплекта уплотнений или катушки, для чего доступны ремкомплекты.
В состав ремонтного комплекта (ЗИП) для электропневматического позиционера ЭПП-1 обычно входят быстровынимаемые и быстроизнашиваемые детали: комплект уплотнительных манжет и колец для пневмоусилителя, диафрагма силового приёмника, набор пружин для механизма обратной связи, сальниковые уплотнения штока, а также крепёжные элементы (винты, гайки, шайбы). Уточнить наличие и состав оригинального ремкомплекта для конкретной модификации можно у менеджеров компании.
Кроме базовой модели электропневматического позиционера ЭПП-1, к аналогам устройства по функционалу и характеристикам можно отнести: позиционер с усиленным взрывозащищённым исполнением (ЭПП-Ех-1), коррозионностойкий позиционер для агрессивных сред (ЭПП-«Ор»-1), позиционер с диапазоном хода до 25 мм на ИМ малого диаметра, позиционер для поворотных механизмов с 90-градусным ходом, универсальный позиционер с монтажными комплектами под различные серии ИМ. Выбор зависит от требований к взрывозащите, климату, типу механизма и комплектации.
| Элемент кода | Расшифровка |
|---|---|
| ЭПП | Электропневматический позиционер |
| 1 | Тип (обозначает конструктивное исполнение и серию в зависимости от монтажного комплекта) |
| «Ор» | Коррозионностойкое исполнение |
| Ех | Взрывозащищённое исполнение (в комплекте с БИП-1) |
| Доп. цифра (в монтажных кодах: 1-17) | Определяет монтажный комплект, тип ИМ, его условный ход (10-100 мм) и конструкцию стойки. |
Применение электропневматического позиционера ЭПП-1 ведёт к заметному снижению эксплуатационных расходов. Выгоды включают: сокращение технологических простоев за счёт высокой надёжности и точности регулирования, экономию энергии благодаря оптимизации работы компрессоров и исполнительных механизмов, увеличение ресурса всей арматуры за счёт плавного и точного управления, улучшение окупаемости (ROI) по причине стабилизации качества продукции и снижения брака в регулируемых процессах. Инвестиции в электропневматический позиционер ЭПП-1 быстро окупаются за счёт повышения эффективности производства.

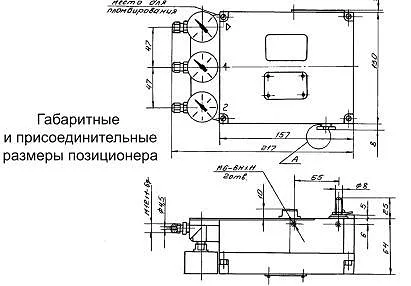

Конкретные габаритные и присоединительные размеры электропневматического позиционера ЭПП-1 определяются выбранным монтажным комплектом (от «1» до «17»), который подбирается под тип и размер исполнительного механизма. Общие линейные размеры самого блока позиционера составляют порядка 150–200 мм по высоте и ширине. Присоединения включают электрический ввод для сигнальных проводов (через уплотнённую сальниковую втулку) и два пневматических штуцера (G¼ или G½) для подачи воздуха питания и его отвода к ИМ. Монтаж осуществляется на кронштейны, прилагаемые в комплекте, непосредственно на штоковую стойку или корпус исполнительного механизма.
Модель Электропневматический позиционер ЭПП-1 с монтажным комплектом «5» — для мембранного привода серии 2000, условный ход 10-60 мм, круглые стойки.
Модель Электропневматический позиционер ЭПП-«Ор»-1-Ех с монтажным комплектом «10» — коррозионностойкое взрывозащищённое исполнение для ИМ с диаметром заделки мембраны 200 или 250 мм, ход 10-40 мм, литые стойки, действие ОПХ или ППХ.
Электропневматический позиционер ЭПП-1 полностью адаптирован к эксплуатации в России и странах СНГ. Это подтверждается его работой в широком температурном диапазоне (вплоть до -50°C), совместимостью с требованиями отечественных стандартов (ГОСТ) и нормами для взрывоопасных зон (ПУЭ). Конструкция имеет высокую степень защиты от пыли и влаги (IP54), что важно для работы в условиях неотапливаемых помещений и наружных установок. Устройство готово к интеграции в системы промышленной автоматизации объектов ЖКХ, нефтегазовой, химической и горнодобывающей отраслей РФ и СНГ.
Электропневматический позиционер ЭПП-1 способен работать в экстремальных условиях, характерных для ряда российских регионов: при пониженных температурах до -50°C и повышенных до +60°C, в условиях высокой влажности (до 100%), при наличии в воздухе умеренного содержания агрессивных газов (сероводород, сернистый ангидрид) в коррозионностойком исполнении. Для этого применены морозостойкие материалы, специальные смазки и уплотнения. Возможность ремонта и диагностики в полевых условиях ограничена заменой ремонтного комплекта, для сложного ремонта рекомендуется обращаться в сервисные центры.
Теоретически, если доставить на Луну или Марс систему подготовки сжатого воздуха, то электропневматический позиционер ЭПП-1, вероятно, смог бы там работать. На Луне низкое давление не проблема для герметичного корпуса IP54, а на Марсе пылезащищённость была бы кстати. Главное — обеспечить ему рабочую среду и сигнал от земного ЦУПа. А его запас прочности и точность пригодились бы для точного позиционирования марсохода или строительной техники будущего. Шутки шутками, а надёжность — проверена земными экстремальными условиями.
Какой входной сигнал поддерживает электропневматический позиционер ЭПП-1?
Основные диапазоны: 0–5 мА, 0–20 мА и 4–20 мА постоянного тока. Входное сопротивление составляет не более 580 Ом для сигнала 0–5 мА и 115 Ом для остальных диапазонов.
Можно ли использовать ЭПП-1 во взрывоопасных зонах?
Да, для этого предназначено взрывозащищённое исполнение ЭПП-Ех-1. Оно имеет маркировку 0ЕхiаIIСТ6 и должно работать в комплекте с барьером искрозащиты БИП-1, устанавливаемым вне опасной зоны.
На какое давление воздуха питания рассчитан позиционер?
Рабочее давление воздуха питания: 250, 400, 600 или 630 кПа (2.5, 4.0, 6.0, 6.3 бар соответственно). Допускается отклонение ±10% от номинального значения.
Как осуществляется доставка электропневматического позиционера ЭПП-1?
Доставка возможна по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка осуществляется со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Выбирая позиционер Гидромаш, вы получаете оригинальное, сертифицированное оборудование с гарантией производителя 12 месяцев. Мы предлагаем конкурентоспособную цену на электропневматический позиционер ЭПП-1 и оперативную возможность отгрузки со складов в ключевых регионах: в Москве, Санкт-Петербурге (СПб), Ростове-на-Дону, Новосибирске и Казани. Доставка по России и в страны СНГ (без Украины) осуществляется быстро и удобно. Чтобы купить электропневматический позиционер ЭПП-1 или уточнить его наличие и стоимость, вы можете заказать обратный звонок или связаться с нашими менеджерами через Контакты. Быстрая отгрузка, техническая консультация и надёжное оборудование — наши преимущества.
