Фильтр напорный 2ФГМ32

Фильтр напорный 2ФГМ32 очищает рабочую жидкость в напорной магистрали станков, прессов и другого промышленного оборудования с давлением до 32 МПа. Это фильтр серии ФГМ габарита 2: условный проход 20 мм, резьба К3/4" или М27×1,5, четыре варианта тонкости — 5, 10, 25 и 40 мкм. В корпусе есть индикатор загрязнённости и перепускной клапан, поэтому фильтр напорный 2ФГМ32 не перекрывает поток при забитом элементе.

Где применяют

Второй габарит — условный проход 20 мм и резьба 3/4": корпус тот же по диаметру, что у первого, но выше, и внутри стоит элемент высотой 200 мм. За счёт вдвое большей площади фильтрования фильтр напорный 2ФГМ32 пропускает до 80–100 л/мин — это типоразмер для гидроприводов металлорежущих станков, прессов и литейных машин средней мощности.

Исполнение на 32 МПа подходит для большинства станочных и прессовых гидросистем: запас по давлению позволяет ставить фильтр напорный 2ФГМ32 и туда, где рабочее давление 20–25 МПа, а для систем до 20 МПа он заменяет фильтры ФП7 и Ф7М того же условного прохода.

Характеристики: фильтр напорный 2ФГМ32

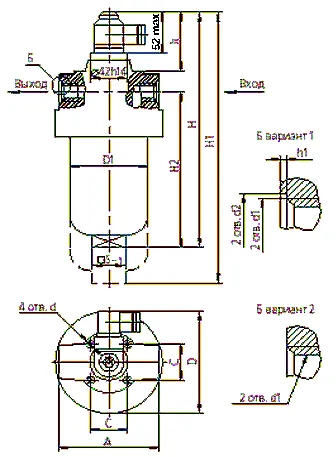

Габариты 2ФГМ32: наружный диаметр стакана D — не более 108 мм, диаметр D1 — 85 мм, высота H — не более 360 мм; монтажный размер для снятия стакана H1 — не менее 400 мм. Межосевое расстояние крепёжных отверстий C — 40 мм, резьба крепления М8.

Подбор по расходу

Фильтр напорный 2ФГМ32 пропускает 80–100 л/мин на тонкости 10–40 мкм и 25 л/мин на тонкости 5 мкм. Номинальный расход фильтра выбирают с запасом к подаче насоса: если насос подаёт больше, берут следующий габарит. Давление системы — настройка предохранительного клапана — не должно превышать 32 МПа.

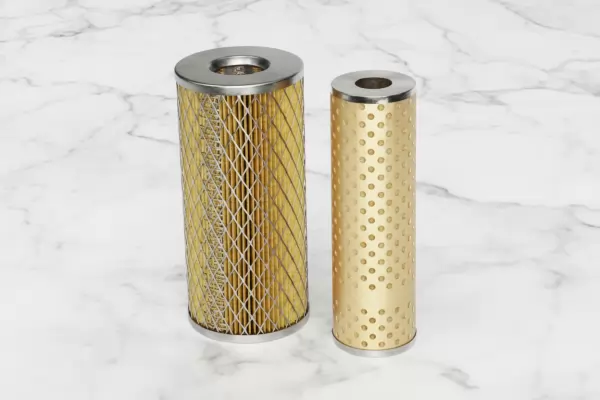

Фильтроэлемент для фильтра 2ФГМ32

Код в конце обозначения элемента задаёт тонкость: 19 — 10 мкм, 06 — 25 мкм, 04 — 40 мкм. Элементы на 5 мкм подбираем отдельно по маркировке старого элемента.

Аналоги и замена

По условному проходу и элементам к 2ФГМ32 близки ФП7 20, Ф7М 20 и фильтры 20-…КВ на 20 МПа: в них стоят те же элементы 605. Ставить их вместо 2ФГМ32 можно только при давлении системы до 20 МПа. Исполнение на 16 МПа — 2ФГМ16.

Обслуживание

Состояние элемента показывает индикатор загрязнённости на головке фильтра — он срабатывает при перепаде около 0,3 МПа. Это сигнал заменить элемент в ближайшую остановку. Затягивать нельзя: при 0,5 МПа открывается перепускной клапан, и фильтр напорный 2ФГМ32 перестаёт очищать масло. После замены проверяют уплотнение стакана и отсутствие подтёков под давлением.

Что указать в заявке

Чтобы мы выставили счёт на фильтр напорный 2ФГМ32 без уточнений, напишите полное обозначение: габарит, давление, тонкость и резьбу — например, 2ФГМ32-25К или 2ФГМ32-10М. Если нужна замена старого фильтра, пришлите фото шильдика; если только элементы — их количество и обозначение с торца элемента или его размеры.

Расшифровка обозначения

2ФГМ32-25К: 2 — габарит, ФГМ — фильтр гидравлический магистральный, 32 — номинальное давление, МПа, 25 — тонкость фильтрации, мкм, К — коническая резьба (М — метрическая).

Вопросы и ответы

Чем 2ФГМ32К отличается от 2ФГМ32М?

Только присоединительной резьбой: К — коническая, М — метрическая.

Какой элемент нужен к 2ФГМ32-25?

605-1-06 — 60×24×200 мм, сквозной.

Где посмотреть все габариты?

На странице серии фильтры ФГМ — таблицы всех габаритов, габаритные размеры и фильтроэлементы.

Фильтр напорный 2ФГМ32 и элементы к нему поставляем по России и СНГ. Пришлите обозначение с шильдика — выставим счёт.

Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
