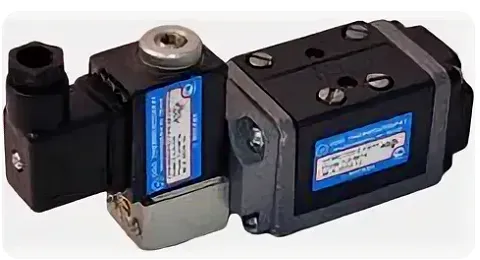

5РМ-6-233-2 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для батарейного мон.)

5РМ-6-233-2 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для батарейного мон.)



Цена:
5250 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Характеристики продукта
Давление, Мпа0,63
Другие модели оборудования этой серии Цена, руб.
Пневмораспределители 5РМ руб.

   5РМ-6-233-2 - Пневмораспределитель 5/2 с односторонним ЭПУ УХЛ4 (Ду=6мм,с плитой для батарейного мон.)



 Пневмораспределители пятилинейные 5РМ-6 с условным проходом Ду=6 мм двухпозиционные и трехпозиционные с пневматическим и электропневматическим с односторонним или двухсторонним управлением, пружинным и пневматическим возвратом в исходное положение предназначены для изменения управлением потоков сжатого воздуха в пневматических системах промышленного оборудования.

     Общая информация о пневмораспределителях 5РМ-6:
     - стыковая поверхность распределителей типа 5РМ-6 соответствует размеру 1 стандарта ИСО 5599/1;
     - конструкция распределительного устройства: цилиндрический золотник;
     - рабочая среда сжатый воздух с номинальным давлением от 0,1 МПа до 1,0 МПа, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10…35 мм²/с (сантистокс) при температуре 50 °С;
     - климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150;
     - виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988;
     - распределители могут быть установлены в любом пространственном положении
.

  • 5РМ-6-…-2* - плита для батарейного монтажа (трубы назад); *Эксплуатация возможна только с комплектом концевых плит для подвода сжатого воздуха питания всех распределителей ( max 6 шт.) собранных в батарею. Один комплект плит (для 2...6 пневмораспределителей в блоке) состоит из одной плиты-5РМ-6-233-00-013 и одной плиты-5РМ-6-233-00-100 (с уплотнительными кольцами);

Структура условного обозначения пневмораспределителей 5РМ-6

5РМ - 6 - ХХХ - Х   УХЛ4

                            - климатическое исполнение

                      Способ присоединения пневмолиний (размер монтажной поверхности по ИСО 5599/1)::
0 - стыковое без плиты;
1 - стыковое с плитой

                Пневмосхема (смотри таблицу и графические изображения ниже)

            6 - условный проход

    Тип пневмораспределителя

Основные характеристики пневмораспределителей типа 5РМ-6

Исполнение Усл. проход, мм Ном. давление, МПа Мин. рабочее давление, МПа Мин. давление управления, МПае Пропускная способн., м³/ч Макс. число срабатыв. в мин. Время срабатыв. не более вкл/выкл, с Ном. напряж. питания, В Ном. потребл. мощность пост./перем. тока, Вт Масса, кг
Пневмораспределитель 5РМ-6-211-0
Пневмораспределитель 5РМ-6-211-1
6 1,0 0,2 0,2+0,4*Рраб 0,9 300 - 24, 110, 220 7/9 0,36
Пневмораспределитель 5РМ-6-212-0
Пневмораспределитель 5РМ-6-212-1
0,1 0,2 0,9 - 0,29
Пневмораспределитель 5РМ-6-213-0
Пневмораспределитель 5РМ-6-213-1
0,1 0,14 0,9 - 0,36
Пневмораспределитель 5РМ-6-214-0
Пневмораспределитель 5РМ-6-214-1
0,1 0,2 0,9 - 0,36
Пневмораспределитель 5РМ-6-231-0
Пневмораспределитель 5РМ-6-231-1
0,2 - 0,9 0,063/0,100 0,67
Пневмораспределитель 5РМ-6-232-0
Пневмораспределитель 5РМ-6-232-1
0,2 - 0,9 0,063/0,063 0,69
Пневмораспределитель 5РМ-6-233-0
Пневмораспределитель 5РМ-6-233-1
0,35 - 0,9 0,063/0,100 0,59
Пневмораспределитель 5РМ-6-311-0
Пневмораспределитель 5РМ-6-311-1
0,2 0,2 0,9 - 0,29
Пневмораспределитель 5РМ-6-312-0
Пневмораспределитель 5РМ-6-312-1
0,1 0,2 0,9 - 0,36
Пневмораспределитель 5РМ-6-331-0
Пневмораспределитель 5РМ-6-331-1
0,2 - 0,8 0,063/0,063 1,16
Пневмораспределитель 5РМ-6-332-0
Пневмораспределитель 5РМ-6-332-1
0,2 - 0,8 0,063/0,063 1,16
Пневмораспределитель C5РМ-6-212-0
Пневмораспределитель C5РМ-6-212-1
0,1 0,1 0,9 - 0,44

Описание



Условный проход, мм 6.0
Присоединение пневмолиний плита для батарейного монтажа
Номинальное давление, МПа 1,0
Минимальное  давление, МПа 0,35
Пропускная способность, Kv*, м3/ч, не менее 0,9
Максимальное число срабатываний, в минуту 300
Время срабатывания при давлении,с, не более вкл,/выкл, 0,063/0,100



Номинальное напряжение питания, В



-постоянного тока



 -переменного тока частотой 50Гц







12,24,48,110







 24,36,48,110,220,380



Номин потребляемая мощность, не более



-постоянного тока, ВТ



-переменного тока частотой 50ГЦ, ВА







7



9

Масса, кг, не более 0,59
Примечание *Kv определяется по ГОСТ 14691
