| Диаметр, Ду | 6 |
| Расход | 0,9 м³/ч |
| Давление, Мпа | 0,63 |
Перед вами Пневмораспределитель 5/2 5РМ-6-232-0 с двусторонним ЭПУ УХЛ4 — схема 5/2, при двустороннем электропневматическом управлении, Ду 6 мм, стыковое. На странице собраны сведения из обозначения изделия и рекомендации по подбору.

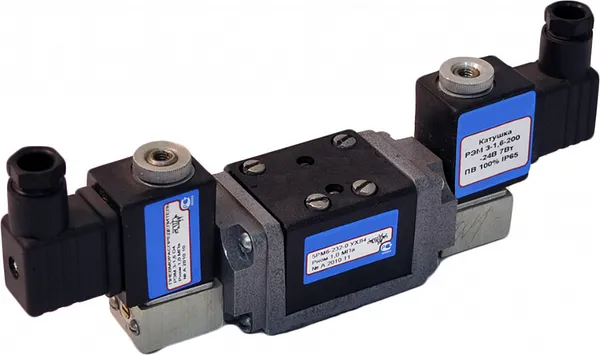

5РМ-6-232-0 - Пневмораспределитель 5/2 с двусторонним ЭПУ УХЛ4 (Ду=6мм, стыковое)
У распределителя со схемой 5/2 пять присоединяемых линий и две фиксированные позиции золотника. Такой аппарат попеременно подаёт воздух в одну из полостей двустороннего цилиндра, пока вторая сообщается с атмосферой.
Стыковое исполнение и плита изменяют порядок монтажа: линии подключаются к плите, а сам распределитель можно снять без разборки трубопроводов. При батарейной установке несколько распределителей работают от общей линии питания и общего выхлопа.
ЭПУ — управление электрическим сигналом через пилотный электромагнит. Позиция с двусторонним управлением удерживается до противоположной команды. Напряжение и тип катушки подтверждают по обозначению и паспорту.

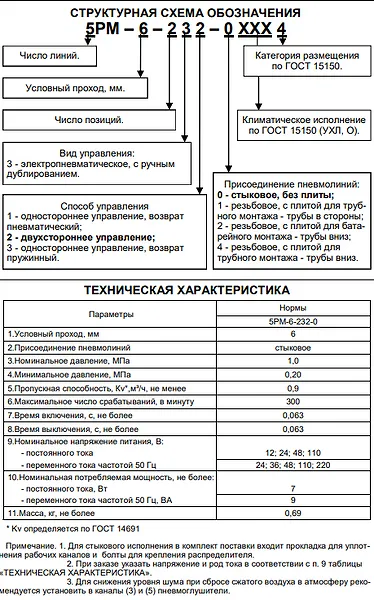

Из обозначения следует: условный проход Ду 6 мм; стыковое. Проверьте эти данные с ответными деталями — плитой, штуцерами и трубопроводом, а расход под ваш цилиндр проверьте в паспорте изделия изделия. Сверьте, совпадает ли резьба или посадочное место с вашей арматурой.
Для безошибочного выбора совпадать должны следующие параметры:
УХЛ4 — климатическое исполнение для закрытых отапливаемых помещений. Это условие эксплуатации; точный диапазон температур указывает паспорт.
Перед пуском очистите трубопровод, подключите питание и выхлоп по маркировке и убедитесь, что давление не выше указанного в паспорте. Подводите воздух через фильтр-влагоотделитель; необходимость маслораспыления определяет паспорт изделия. После монтажа проверьте герметичность соединений и ход цилиндра на малой скорости.
Заказ позиции «Пневмораспределитель 5/2 5РМ-6-232-0 с двусторонним ЭПУ УХЛ4» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Пневмораспределитель 5/2 5РМ-6-231-0 с односторонним ЭПУ УХЛ4, Пневмораспределитель 5/3 5РМ6-331-4 с двусторонним ЭПУ, Пневмораспределитель 5/3 5РМ6-332-0 с двусторонним ЭПУ УХЛ4, Пневмораспределитель 5/3 5РМ6-332-1 с двусторонним ЭПУ УХЛ4. Для заказа укажите обозначение «Пневмораспределитель 5/2 5РМ-6-232-0 с двусторонним ЭПУ УХЛ4 (Ду=6мм, стыковое)», количество и сведения о системе; наличие, цену и срок поставки подтверждайте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Пять линий и две позиции золотника: питание, две рабочие линии и два выхлопа.
ЭПУ переключается электрическим сигналом через пилотный электромагнит, ПУ — давлением воздуха из управляющей линии.
У каждого положения свой сигнал; без сигнала золотник, как правило, остаётся в последнем положении.
Индекс УХЛ4 соответствует закрытым помещениям с регулируемым климатом; для установки на улице нужна защита или другое исполнение.
Описание
Пневмораспределители пятилинейные 5РМ-6 с условным проходом Ду=6 мм двухпозиционные и трехпозиционные с пневматическим и электропневматическим с односторонним или двухсторонним управлением, пружинным и пневматическим возвратом в исходное положение предназначены для изменения управлением потоков сжатого воздуха в пневматических системах промышленного оборудования.
Общая информация о пневмораспределителях 5РМ-6:
- стыковая поверхность распределителей типа 5РМ-6 соответствует размеру 1 стандарта ИСО 5599/1;
- конструкция распределительного устройства: цилиндрический золотник;
Распределители 5-и линейные с условным проходом (Ду) 6 мм двухпозиционные с двухсторонним электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения. Стыковая поверхность распределителей соответствует размеру 1 стандарта ISO 5599/1.
Конструкция распределительного устройства: цилиндрический золотник. Присоединение - стыковое (без плиты).
Возможно изготовление пневмораспределителей с монтажной плитой и резьбовыми отверстиями К1/4” для подвода сжатого воздуха, т.е. с плитой: 1) с боковым (трубы в стороны); 2) с нижним (трубы вниз); 3) для батарейного монтажа (трубы вниз) расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют II степени жесткости по ГОСТ 28988.
В качестве распределительного органа используется цилиндрический золотник с эластичными уплотнениями, который размещен в корпусе.
Корпус в нижней части имеет пазы для подвода сжатого воздуха: (2) и (4) - выходные, (3) и (5) - атмосферные, (1) - питания. Цифры, заключенные в скобки, соответствуют маркировке отверстий на изделии и нумерации каналов на условном графическом обозначении. Распределители имеют два трехлинейных пневмораспределителя с электромагнитным управлением РЭМ 3-1,6-1 (клапан пилот), которые присоединяется к сети через электроконтактный разъем. Степень защиты - IP 65 по ГОСТ 14254. Клапан пилот имеет устройство для ручного дублирования электрического сигнала. В распределителях с двухсторонним управлением золотник перемещается из одного положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении. Распределители крепятся к монтажным плитам четырьмя винтами через отверстия в корпусе.
 |
 |
