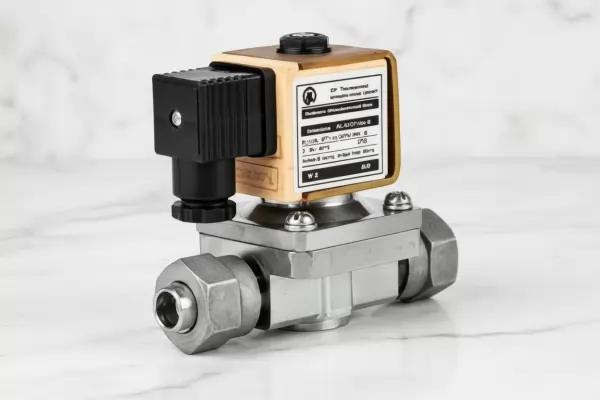

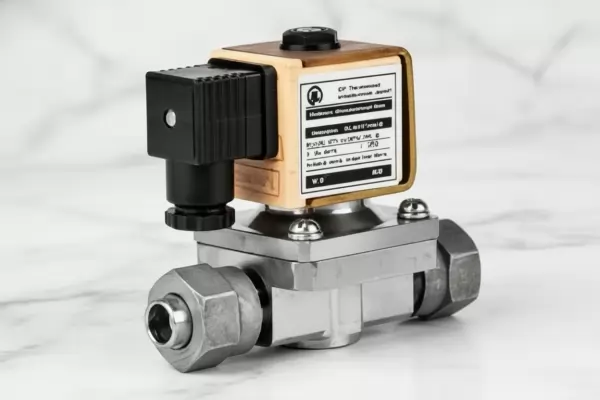

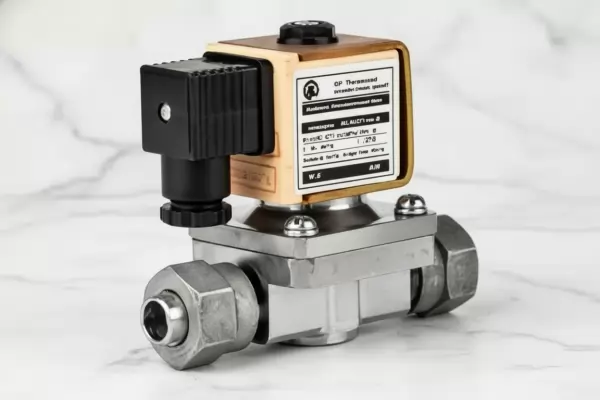

Клапан ПЗ 26227 мембранный электромагнитный

Клапан ПЗ 26227 мембранный электромагнитный



Цена:
15000 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
 info@99-t.ru

Производимые моделиДавление, МпаЦена, руб.
Клапан ПЗ.26227-010-22500 руб.
Клапан ПЗ.26227-010-01-22500 руб.
Клапан ПЗ.26227-010-02-22500 руб.
Клапан ПЗ.26227-010-03-22500 руб.
Клапан ПЗ.26227-010-04-22500 руб.
Клапан ПЗ.26227-010-05-22500 руб.
Клапан ПЗ.26227-010-06-22500 руб.
Клапан ПЗ.26227-010-07-22500 руб.
Клапан ПЗ.26227-010-08-22500 руб.
Клапан ПЗ.26227-010-09-22500 руб.
Клапан ПЗ.26227-010-10-22500 руб.
Клапан ПЗ.26227-010-11-22500 руб.
Клапан ПЗ.26227-010-12-22500 руб.
Клапан ПЗ.26227-010-13-22500 руб.
Клапан ПЗ.26227-010-14-22500 руб.
Клапан ПЗ.26227-010-15-22500 руб.
Клапан ПЗ.26227-015-22500 руб.
Клапан ПЗ.26227-015-01-22500 руб.
Клапан ПЗ.26227-015-02-22500 руб.
Клапан ПЗ.26227-015-03-22500 руб.
Клапан ПЗ.26227-015-04-22500 руб.
Клапан ПЗ.26227-015-05-22500 руб.
Клапан ПЗ.26227-015-06-22500 руб.
Клапан ПЗ.26227-015-07-22500 руб.
Клапан ПЗ.26227-015-08-22500 руб.
Клапан ПЗ.26227-015-09-22500 руб.
Клапан ПЗ.26227-015-10-22500 руб.
Клапан ПЗ.26227-015-11-22500 руб.
Клапан ПЗ.26227-015-12-22500 руб.
Клапан ПЗ.26227-015-13-22500 руб.
Клапан ПЗ.26227-015-14-22500 руб.
Клапан ПЗ.26227-015-15-22500 руб.
П3.26227-010-Вентель мембранный с электромагнитным приводом П3.26227-010-08 (Ду=10мм)0,63 руб.
П3.26227-015-Вентель мембранный с электромагнитным приводом П3.26227-015-08 (Ду=15мм)0,63 руб.

Наименование

15б806р
13с803р

Условное обозначение

ПЗ.26227-010
ПЗ.26227-015

Пропуск среды в затворе
при D Р от 0,1 до 2,3 МПа

не допускается

Рабочее давление Рр, МПа (кгс/см2)

от 6,65×10-4 до 2,3 (от 5 мм.рт.ст. до 23)

Перепад давления на закрытом
клапане, обеспечивающий открытие
затвора D Р, МПа (кгс/см2)

     от 0,005 до 2 (от 0,05 до 20)

Степень защиты оболочки
электромагнитного привода

IP 65

Присоединение к трубопроводу

штуцерно-ниппельное по АТК 26-03-5-89

Изготовление и приемка

ТУ 26-07-046-2006

Описание и назначение клапанов электромагнитных мембранных ПЗ 26227

Предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок. Отличительной особенностью мембранных клапанов является то, что подвижные элементы конструкции изолированы от потока рабочей среды, что позволяет избежать замены затвора или уплотнителей. Устройства этого типа могут работать не только с чистыми рабочими средами, но и с агрессивными или содержащими взвесь частиц, жидкостями.

Основными конструкционными элементами мембранного клапана являются:

Корпус. В зависимости от условий эксплуатации, обуславливающих выбор модели мембранного клапана, его корпус может быть изготовлен из различных материалов. В настоящее время на рынке трубопроводной арматуры представлены, как металлические (чугунные, стальные или цветных сплавов) клапаны, так и устройства, выполненные из пластика. Кроме того, стоит сказать, что некоторые модификации клапанов имеют специальное защитное покрытие, предохраняющее устройство от воздействия агрессивных сред. В частности такие мембранные клапаны широко используют в химической промышленности на трубопроводах с активными жидкостями (кислотами, щелочами и т.д.).

Стойка. Стойка мембранного клапана предназначена для изоляции рабочей части устройства от внешней среды. Данный конструкционный элемент имеет направляющие, которые предназначены для обеспечения правильного перемещения золотника, сдавливающего мембрану клапана, благодаря чему обеспечивается правильная работа и надежность устройства.

Мембрана. Мембрана клапана одновременно решает две задачи – она является главным рабочим органом устройства и уплотнением относительно внешней среды. Профиль мембраны создан с учетом современных технологий и обеспечивает максимальную надежность перекрытия рабочей среды в закрытом положении и свободный проход в открытом.

Благодаря использованию современных материалов и технологий мембранные клапаны обладают длительным сроком эксплуатации.

К числу достоинств мембранных клапанов можно отнести:

  • Простоту конструкции.

  • Легкий монтаж.

  • Возможность установки в любом положении.

  • Возможность использования для агрессивных или загрязненных сред.

  • Долговечность.

  • Надежность.

Учитывая все вышеперечисленные преимущества устройств этого типа, становится ясно, почему они настолько востребованы современной промышленностью..

Клапаны ПЗ 26227 выпускаются двух видов:

  • с ручным дублером - рисунок 1
  • без ручного дублера - рисунок 2

Технические параметры клапанов ПЗ 26227

Наименование

Рисунок

Характеристика электромагнита

Напряжение, В

Частота, Гц

Род тока

Мощность

Режим работы ПВ, %

15б806р

1

127, 220, 380

50

Переменный

30 В×А

100

13с803р1

15б806р1

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р4

15б806рТ

127, 220, 380,

220

50

60

Переменный

30 В×А



13с803р1Т

15б806р1Т

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р4Т

15б806р2

2

127, 220, 380

50

Переменный

30 В×А

13с803р14

15б803р3

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р17

15б806р2Т

127, 220, 380,

220

50

60

Переменный

30 В×А



13с803р14Т

15б806р3Т

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р17Т

15б806р

1

127, 220, 380

50

Переменный

30 В×А

100

13с803р1

15б806р1

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р4

15б806рТ

127, 220, 380,

220

50

60

Переменный

30 В×А



13с803р1Т

15б806р1Т

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р4Т

15б806р2

2

127, 220, 380

50

Переменный

30 В×А

13с803р14

15б806р3

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р17

15б806р2Т

127, 220, 380,

220

50

60

Переменный

30 В×А



13с803р14Т

15б806р3Т

12, 24, 110, 220

-

Постоянный

18 Вт

13с803р17Т



Габаритные и присоединительные размеры клапана ПЗ 26227

Обозначение

Размеры в мм

DN

D

L

I

H

ПЗ.26227-010

10

12,2

132

9

88

ПЗ.26227-015

15

18,25

138

12






Технические параметры для электромагнитов клапанов ПЗ 26227

Условное обозначение

Наименование

 Ду, мм

Материал  основных  деталей

Рабочая среда

Температура рабочей среды, °С

Исполнение

  Масса, кг

ПЗ.26227-010

15б806р

10

Латунь ЛС 59-1

Жидкий  R 12 с маслом ХФ 12-16



Жидкий R 22 с маслом ХС 40



Вода пресная

От –2 до +45 (R 12)




От –20 до +50 (R 22)




От 1 до 45
(вода)

Без ручного дублера

Нормальное

(рисунок 1)

1,46

ПЗ.26227-010-01

13с803р1

 Сталь Ст.3

ПЗ.26227-010-02

15б806р1

Латунь ЛС 59-1

ПЗ.26227-010-03

13с803р4

 Сталь Ст.3

ПЗ.26227-010-04

15б806рТ

Латунь ЛС 59-1

Без ручного дублера

Тропическое

(рисунок 1)

ПЗ.26227-010-05

13с803р1Т

 Сталь Ст.3

ПЗ.26227-010-06

15б806р1Т

Латунь ЛС 59-1

ПЗ.26227-010-07

 13с803р4Т

 Сталь Ст.3

ПЗ.26227-010-08

15б806р2

Латунь ЛС 59-1

С ручным дублером

Нормальное

(рисунок 2)

1,55

ПЗ.26227-010-09

13с803р14

 Сталь Ст.3

ПЗ.26227-010-10

15б803р3

Латунь ЛС 59-1

ПЗ.26227-010-11

13с803р17

 Сталь Ст.3

ПЗ.26227-010-12

15б806р2Т

Латунь ЛС 59-1

С ручным дублером

Тропическое

(рисунок 2)

ПЗ.26227-010-13

13с803р14Т

 Сталь Ст.3

ПЗ.26227-010-14

15б806р3Т

Латунь ЛС 59-1

ПЗ.26227-010-15

13с803р17Т

 Сталь Ст.3

ПЗ.26227-015

15б806р

15

Латунь ЛС 59-1

Жидкий  R 12 с маслом ХФ 12-16



Жидкий R 22 с маслом ХС 40



Вода пресная

От –2 до +45 (R 12)




От –20 до +50 (R 22)




От 1 до 45
(вода)

Без ручного дублера

Нормальное

(рисунок 1)

1,60

ПЗ.26227-015-01

13с803р1

 Сталь Ст.3

ПЗ.26227-015-02

15б806р1

Латунь ЛС 59-1

ПЗ.26227-015-03

13с803р4

 Сталь Ст.3

ПЗ.26227-015-04

15б806рТ

Латунь ЛС 59-1

Без ручного дублера

Тропическое

(рисунок 1)

ПЗ.26227-015-05

13с803р1Т

 Сталь Ст.3

ПЗ.26227-015-06

15б806р1Т

Латунь ЛС 59-1

ПЗ.26227-015-07

13с803р4Т

 Сталь Ст.3

ПЗ.26227-015-08

15б806р2

Латунь ЛС 59-1

С ручным дублером

Нормальное

(рисунок 2)

1,69

ПЗ.26227-015-09

13с803р14

 Сталь Ст.3

ПЗ.26227-015-10

15б806р3

Латунь ЛС 59-1

ПЗ.26227-015-11

13с803р17

 Сталь Ст.3

ПЗ.26227-015-12

15б806р2Т

Латунь ЛС 59-1

С ручным дублером

Тропическое

(рисунок 2)

ПЗ.26227-015-13

13с803р14Т

 Сталь Ст.3

ПЗ.26227-015-14

15б806р3Т

Латунь ЛС 59-1

ПЗ.26227-015-15

13с803р17Т

 Сталь Ст.3

Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх.

Допустимое отклонение от вертикали 15°.

Принципиальная электрическая схема для клапанов 15б806р и 13с803р

Пример обозначения клапана Ду10, латунного, в нормальном исполнении, на напряжение 220 В переменного тока частотой 50 Гц, без ручного дублера при заказе: Клапан мембранный с электромагнитным приводом Ду10 ПЗ.26227-010 (15б806р), 220 В, 50 Гц, ТУ 26-07-046-2006.
