Пневмораспределители В76-2хМ, В78-2хМ

Пневмораспределители В76-2хМ, В78-2хМ


Цена:
договорная
+7 (343) 361-89-99

В76-21М, В76-22М, В78-21М, В78-22М

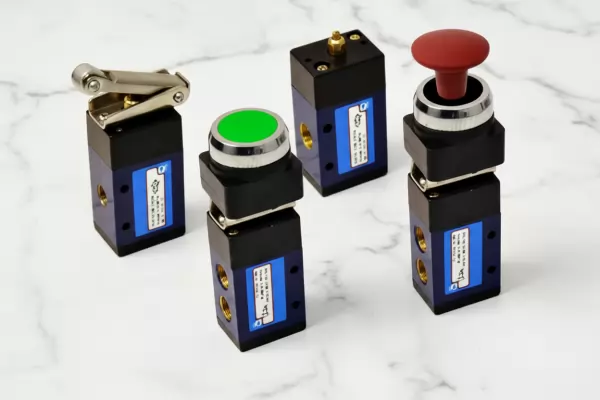

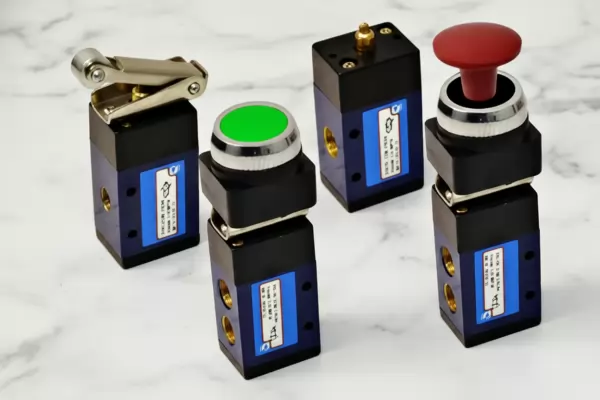

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М двух- и трехлинейные с условным проходом Ду=4мм и Ду=6мм предназначены для останова (В78-2, АВ78-2, БВ78-2, ГВ78-2, ДВ78-2, КВ78-2) или изменения потока сжатого воздуха (В76-2, АВ76-2, БВ76-2, ГВ76-2, ДВ76-2, КВ76-2) в пневматических приводах общего назначения. Присоединение: резьбовые отверстия в корпусе распределителя.

     Конструкция распределительного устройства:
     - цилиндрический золотник (для всех распределителей, кроме КВ76(78)-21М;
     - клапанного типа (для распределителей КВ76(78)-21М.

Рабочая среда для распределителей – сжатый воздух, давлением от 0,1 МПа до 1,0 МПа., очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью 10…35мм²/с (сСт) при температуре 50°С. Климатические исполнения УХЛ и О категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность должны соответствовать II степени жесткости по ГОСТ 28988.

Трехлинейные пневмораспределители (клапаны) В78-21М, В76-21В (кроме КВ76-21М, КВ78-21М) могут использованы как двухлинейные (В78) при этом атмосферный канал(3) должен быть заглушен.

Пневмораспределители В76-21М, В76-22М, В78-21М, В78-22М могут быть установлены в любом пространственном положении и крепятся двумя винтами через отверстия в корпусе.

Структура условного обозначения:

ХХ

-

7



Х

-

2



ХМ



УХЛ4













Климатическое исполнение и категория размещения



Условный проход: 1 - 4 мм, 2 - 6 мм



Число позиций



Число линий: 6 - двухлинейный, 8 - трёхлинейный







Вид управления:
В - двухстороннее механическое с рычагом;
БВ - механическое с толкателем;
ДВ - ручное, с фиксацией в двух положениях (тумблер);
ГВ - ручное с рычагом-ручкой (кнопка);
КВ - одностороннее механическое с ломающимся рычагом;
АВ - ручное с кнопкой Пуск;
ЕВ - ручное с кнопкой Стоп

 Пример записи условного обозначения пневмораспределителя трехлинейного двухпозиционного, с ручным управлением (рычаг) и пружинным возвратом с диаметром условного прохода 4 мм, присоединение пневмолиний резьбовое, с трубной присоединительной резьбой в корпусе распределителя 1/8", климатического исполнения УХЛ, категории размещения 4:
     Пневмораспределитель ГВ76-21М УХЛ4

Технические характеристики пневмораспределителей В78-21М, В78-22М, В76-21М, В76-22М

Параметр

Исполнение

БВ76-21М;
БВ78-21М

БВ76-22М;
БВ78-22М

В76-21М;
В78-21М

В76-22М;
В78-22М

КВ76-21М

КВ78-21М

ДВ76-21М;
ДВ78-21М

ДВ76-22М;
ДВ78-22М

ГВ76-21М;
ГВ78-21М

АВ76-21М;
АВ78-21М

АВ76-22М;
АВ78-22М

ЕВ76-21М;
ЕВ78-21М

ЕВ76-22М;
ЕВ78-22М

Условный проход, мм

4

6

4

6

4

4

4

6

4

4

6

4

6

Присоединение

G 1/8"

G 1/4"

G 1/8"

G 1/4"

K 1/8"

K 1/8"

G 1/8"

G 1/4"

G 1/8"

G 1/8"

G 1/4"

G 1/8"

G 1/4"

Минимальное / номинальное рабочее давление, МПа

0,1 / 0,1

Усилие переключения, Н (кгс)

80 (8)

35 (3,5)

25 (2,5)

35 (3,5)

Максимальное число срабатываний в минуту не менее

100

-

Пропускная способность (Kv) не менее, м³/час

0,4

0,6

0,4

0,6

0,3

0,3

0,4

0,6

0,17

0,4

0,6

0,4

0,6

Масса, кг

0,13

0,17

0,18

0,11

0,18

    Габаритные и присоединительные размеры пневмораспределителей В76-21М, В78-21М
