Пневмодроссель с глушителем П-ДГ

Пневмодроссель с глушителем П-ДГ


Цена:
договорная
+7 (343) 361-89-99
+7 (343) 271-33-99
Предназначен для регулирования расхода сжатого воздуха и снижения уровня шума.
Производимые моделиРасходДиаметр, ДуДавление, МпаВес, кгЦена, руб.
Пневмодроссель с глушителем П-ДГ 04-2>0,441,0МПа (10,0кгс/см2)<0,02292,64 руб.
Пневмодроссель с глушителем П-ДГ 06-2>1,261,0МПа (10,0кгс/см2)<0,035328,04 руб.
Пневмодроссель с глушителем П-ДГ 10-2>1,8101,0МПа (10,0кгс/см2)<0,055346,92 руб.
Пневмодроссель с глушителем П-ДГ 16-2>2,9161,0МПа (10,0кгс/см2)<0,1409,46 руб.
Пневмодроссель с глушителем П-ДГ 20-2>4,4201,0МПа (10,0кгс/см2)<0,16636,02 руб.
Пневмодроссель с глушителем П-ДГ 25-2>6,2251,0МПа (10,0кгс/см2)<0,25804,76 руб.

Предназначение пневмодроссель с глушителем П-ДГ

Пневмодроссель с глушителем П-ДГ ... ( П-ДГ 04; П-ДГ 06; П-ДГ 10; П-ДГ 16; П-ДГ 20; П-ДГ 25 ) предназначен для регулирования расхода сжатого воздуха и снижения уровня шума при выхлопе отработанного воздуха из пневмоприводов и пневмосистем в атмосферу. Дроссель с глушителем с помощью присоединительной резьбы вворачивается в выхлопное отверстие пневмораспределителей.

При монтаже пневмодроссель с глушителем заворачивается в выхлопное отверстие пневматических устройств, имеющее внутреннюю присоединительную резьбу. Положение пневмодросселей при монтаже — любое. После настройки проходного сечения дросселя (регулирования расхода) металлокерамический стакан необходимо плотно закрепить с помощью гайки.

Структура условного обозначения пневмодросселя с глушителем П-ДГ

П-Д



Г



ХХ



Х

ХХХ Х









Климатическое исполнение и категория размещения



Вид присоединительной резьбы:
если не указано - метрическая;
2 - коническая по ГОСТ 6111-52.



Условный проход: 04, 06, 10, 16, 20, 25 мм



с глушителем



Пневмодроссель



Технические характеристики пневмодросселя с глушителем П-ДГ

Пневмодроссель с глушителем ПДГ

П-ДГ 04

П-ДГ 06

П-ДГ 10

П-ДГ 16

П-ДГ 20

П-ДГ 25

Условный проход, мм

4

6

10

16

20

25

Номинальное давление

1,0МПа (10,0кгс/см2)

Пропускная способность Kv при полностью открытом дросселе, м3/ч

>0,4

>1,2

>1,8

>2,9

>4,4

>6,2

Снижение корректированного по характеристике А уровня звуковой мощности

>15дБА

Масса пневмодросселя, кг

<0,02

<0,035

<0,055

<0,1

<0,16

<0,25

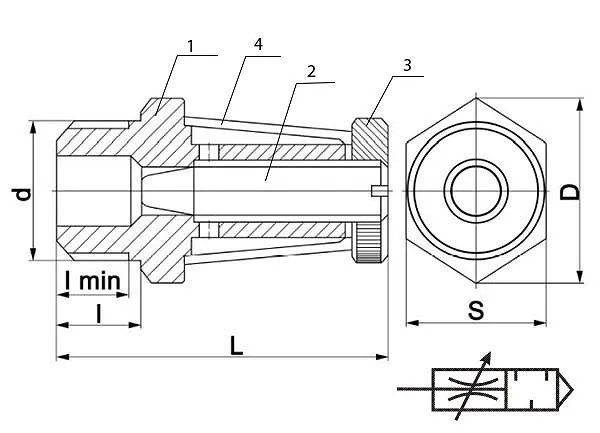

Пневмосхема и размеры пневмодроссель с глушителем П-ДГ

Устройство и работа пневмодроссель с глушителем П-ДГ

  Конструкция пнемодросселя с глушителем приведена на рис. Штуцер 1 имеет на одном конце наружную присоединительную резьбу и шестигранник, а на другом — сквозное отверстие с резьбой, в котором перемещается винт 2 с коническим концом, перекрывающим, в зависимости от положения, радиальные отверстия.


Гайка 3, наворачиваемая на свободный конец винта 2, служит для стопорения винта, а также для крепления стакана 4 из металлокерамики с проницаемыми порами, который охватывает штуцер и является звукопоглощающим элементом конструкции.



  Указания по эксплуатации пнемодроссель с глушителем П-ДГ

  Пневмодроссель с глушителем с помощью присоединительной резьбы вворачивается в выхлопное отверстие пневмораспределителей.
  При монтаже пневмодроссель с глушителем заворачивается в выхлопное отверстие пневматических устройств, имеющее внутреннюю присоединительную резьбу.
  Пространственное положение пневмодросселей при монтаже — любое.
  После настройки проходного сечения пневмодросселя (регулирования расхода) металлокерамический стакан необходимо плотно закрепить с помощью гайки.

Варианты исполнения пневмодроссель с глушителем П-ДГ.

Исполнения по виду присоединительной резьбы:
-с метрической резьбой;
-с конической дюймовой резьбой по ГОСТ 6111-52.



Технические параметры

Обозначение

Размеры, мм

Dy

S

D

L*

Imin

I

d

П-ДГ 04-1
          04-2

4

14

16

31

5

7

M10x1
K1/8"

П-ДГ 06-1
          06-2

6

17

19

36

8

10

M12x1,5
К¼"

П-ДГ 10-1
          10-2

10

22

25

44

8

10

М16х1,5
КЗ/8"

П-ДГ 16-1
          16-2

16

27

30

49

11

13

М22х2
К½"

П-ДГ 20-1
          20-2

20

32

35

55

9

13

М27х2
К¾"

П-ДГ 25-1
          25-2

25

36

40

63

13

17

М33х2
К1"
